Photo(s) non contractuelle(s)

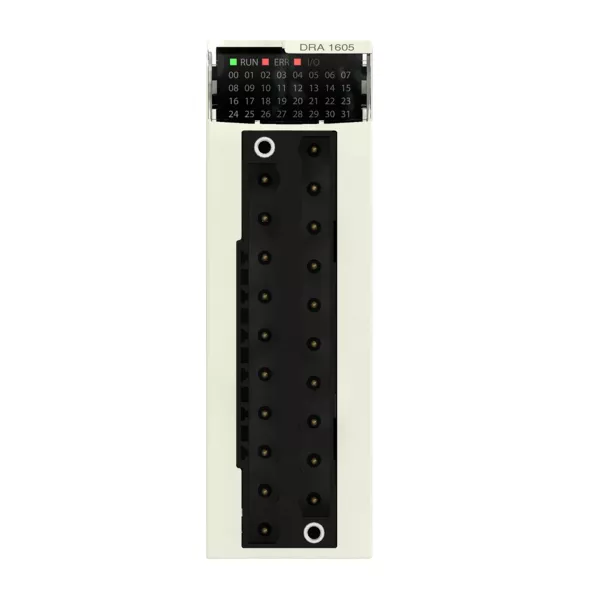

Modicon X80 - module 16 sorties TOR - relais - 12-24Vcc/24-240Vca
477.28 € HT 572.74 € TTC
Rupture temporaire
- A commander chez notre fournisseur
M'avertir de la prochaine remise en stock
Expédition sous 102-107 jours Délai estimatif
Réception à venir le 28/12/2024 + 2 pièces
Jusqu'à 1145 points de fidélité en achetant ce produit
Schneider Electric
SCHBMXFTB2000
Bornier de Raccordement à Vis Débrochable 20 Contacts Modicon X80 Schneider
En stock
3 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric

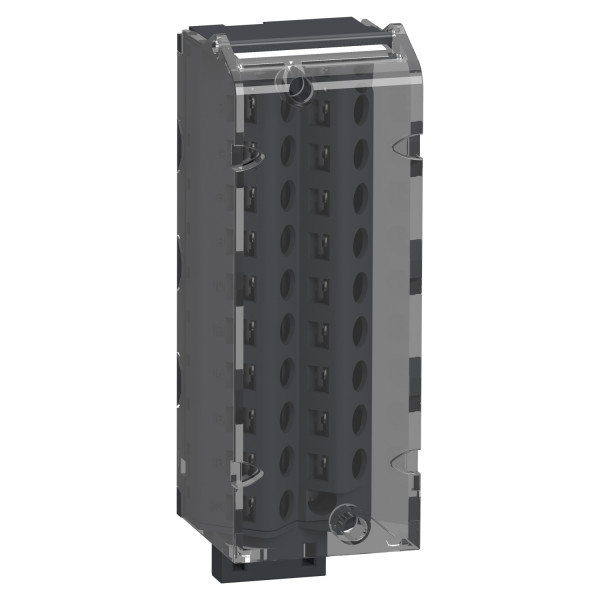

SCHBMXFTB2010
Schneider Electric Bornier Vis Etrier 20 Pts
Non géré en stock
A commander
38.92 € HT 46.70 € TTC
Schneider Electric

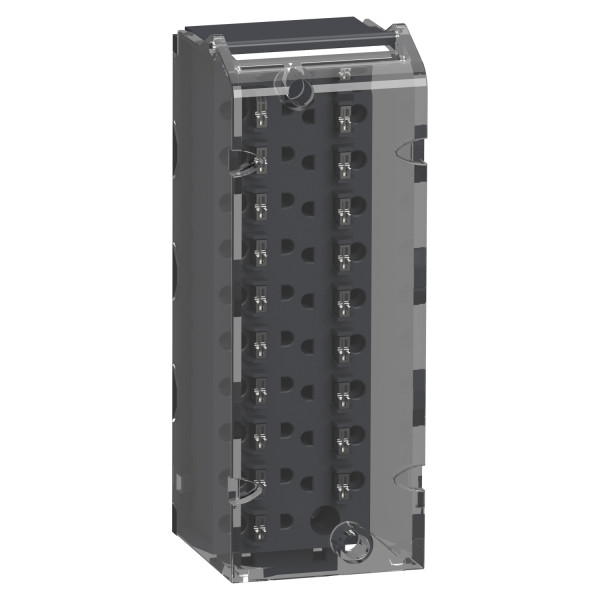

SCHBMXFTB2020
Schneider Electric Bornier Ressort 20 Pts
Non géré en stock
A commander
30.89 € HT 37.07 € TTC
Schneider Electric

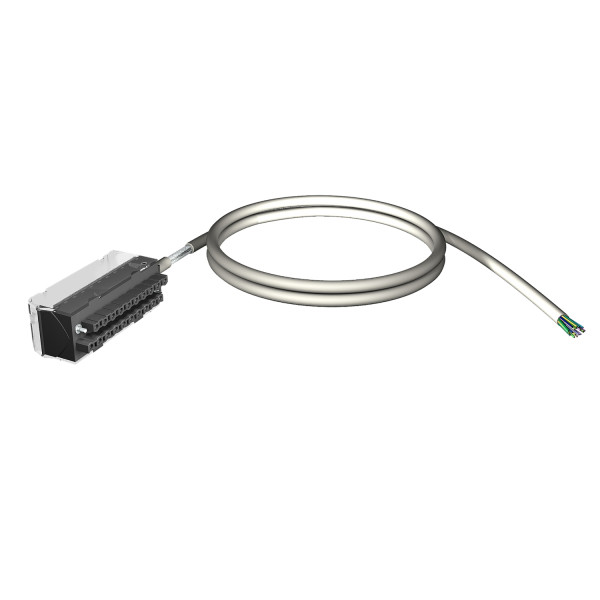

SCHBMXFTW1001
Schneider Electric Ftb 1 Cordon 10M 20 Fils
Non géré en stock
A commander
130.38 € HT 156.46 € TTC
Schneider Electric
SCHBMXFTW301
Schneider Electric Ftb 1 Cordon 3M 20 Fils
Non géré en stock
A commander
43.56 € HT 52.27 € TTC
Schneider Electric
SCHBMXFTW501
Schneider Electric Ftb 1 Cordon 5M 20 Fils
Non géré en stock
A commander
75.84 € HT 91.01 € TTC
Description
Caractéristiques principales :
- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module de sorties numériques
- Raccordement électrique : Connecteur 20 points
- Nombre sorties tor : 16 conformément à EN/IEC 61131-2
- Type de sortie tor : Relais
- Tension de sortie tor : 24 V 19...30 V c.c. / 240 V 200...264 V c.a.
Caractéristiques complémentaires :
- [ith] courant thermique conventionnel : 2 A
- Résistance d'isolement : > 10 M' 500 V DC
- Puissance dissipée en w : <= 3 W
- Temps de réponse de la sortie : <= 10 ms activation / <= 12 ms désactivation
- Consommation électrique typique : 100 mA à 3,3 V DC
- Fiabilité mtbf : 2463296 H
- Type de protection : Protection contre la surtension inductive de c.a. / Protection inductive contre les surtensions c.c. / Protection contre surcharge externe / Protection contre court-circuit externe
- Protection contre les surcharges en sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
- Protection surtension en sortie : Utiliser la diode de décharge sur chaque sortie c.c. / Utiliser le circuit RC sur chaque sortie c.a. / Utilisez le limiteur de surtension ZNOsur chaque sortie c.a.
- Protection court-circuit sortie : Utilise 1 fusible à fusion rapide par voie ou groupe de voies
- Courant commuté minimum : 1 mA 5 V c.c.
- Durée de vie électrique : 100000 cycle AC-14 240 VA 240 V 0,7 / 100000 cycle AC-14 300 VA 200 V 0,7 / 100000 cycle AC-15 120 VA 240 V 0,35 / 100000 cycle AC-15 200 VA 200 V 0,35 / 100000 cycle DC-13 10 W 100 V / 100000 cycle DC-13 24 W 24 V / 300000 cycle AC-14 72 VA 240 V 0,7 / 300000 cycle AC-14 80 VA 200 V 0,7 / 300000 cycle AC-15 36 VA 240 V 0,35 / 300000 cycle AC-15 60 VA 200 V 0,35 / 300000 cycle DC-13 3 W 100 V / 300000 cycle DC-13 7.2 W 24 V
- Led d'état : 1 LED vert pour RUN / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour ERR / 1 LED rouge pour E/S
- Masse du produit : 0.15 kg
Référence : SCHBMXDRA1605 (Schneider-Electric)
Ancien produit : Telemecanique BMXDRA1605
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre de sorties numériques | 16,0 |
| Temps de retard en cas de changement de signal | 12,0 ms |
| Temps de retard en cas de changement de signal | 12 ms |
| Type de tension d’alimentation | Ac/dc |
| Type de tension d'entrée | Ac/dc |
| Capacité de redondance | Non |
| Courant de sortie | 2,0 A |
| Protection contre les courts-circuits, sorties disponibles | Oui |
| Type de sortie numérique | Relais |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension admissible à la sortie | 240,0 V |
| Tension admissible à la sortie | 19 V |
| Tension admissible à l'entrée | 240,0 V |
| Tension admissible à l'entrée | 19 V |
| Type de tension de sortie | Ac/dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0,0 |
| Largeur | 33,0 mm |
| Courant d'entrée au signal 1 | 0,65 A |
| Tension d'alimentation ca 50 hz | 240,0 V |
| Tension d'alimentation ca 50 hz | 24 V |
| Tension d'alimentation ca 60 hz | 240,0 V |
| Tension d'alimentation ca 60 hz | 240 V |
