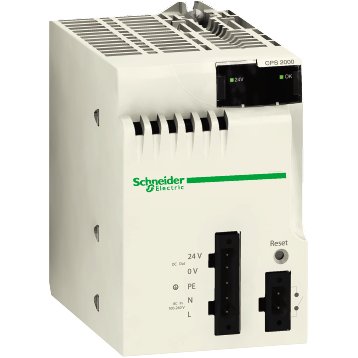

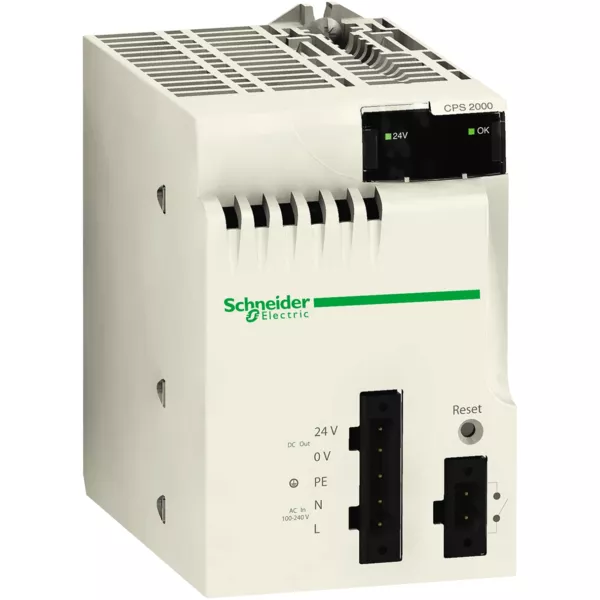

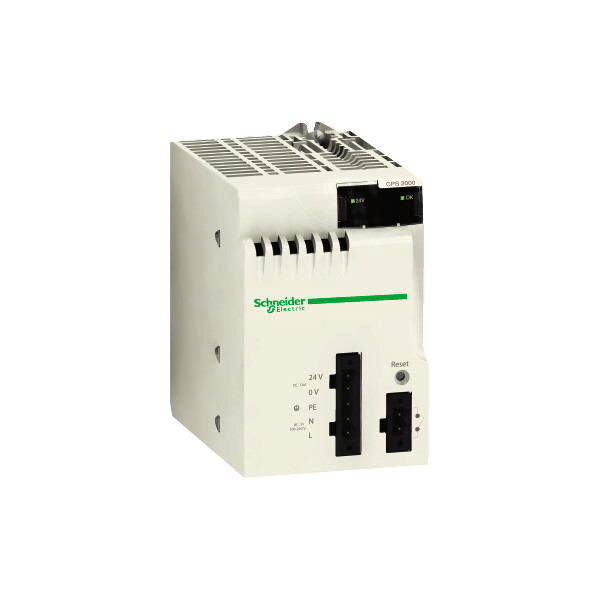

Schneider Electric Alimentation Ac Standard
411.26 € HT 493.51 € TTC
En stock - Il y a 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 987 points de fidélité en achetant ce produit
Description

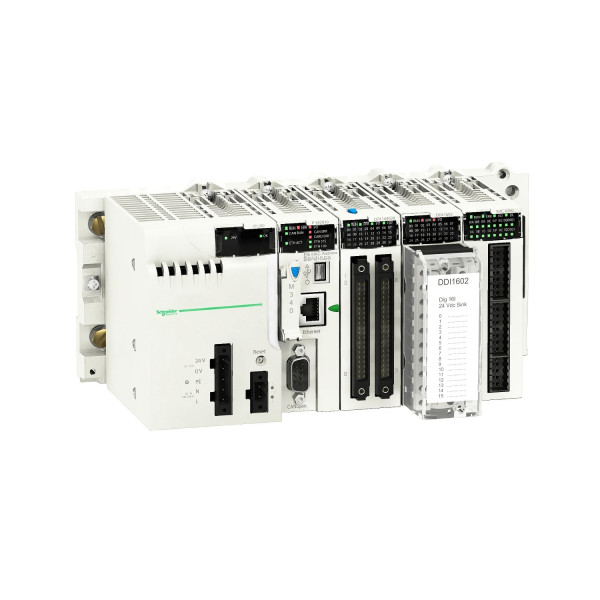

Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module d'alimentation
- Tension principale : 100...240 V
- Type de circuit d'alimentation : AC
- Puissance totale utile au secondaire : <= 20 W
- Puissance au secondaire : 10.8 W 24 V c.c. alimentation électrique du capteur / 16.8 W 24 V c.c. processeur et alimentation électrique du module E/S / 8.3 W 3,3 V c.c. alimentation électrique du module E/S logique
- Limite de la tension primaire : 85...264 V
- Fréquence du réseau : 50/60 Hz
- Limites de fréquence réseau : 47...63 Hz
- Puissance apparente : 0.07 kVA
- Courant d'entrée de l'alimentation : 0.31 A 240 V / 0.61 A 115 V
- Courant à l'appel : <= 30 A 120 V / <= 60 A 240 V
- I²t à l'enclenchement : 2...3 240 V
- It à l'enclenchement : <= 0.03 As 120 V / <= 0.06 As 240 V
- Type de protection : Fusible interne non accessible circuit primaire / Overload protection circuit secondaire / Overvoltage protection circuit secondaire / Short-circuit protection circuit secondaire
- Courant sous tension secondaire : 0.45 A 24 V c.c. alimentation électrique du capteur / 0.7 A 24 V c.c. processeur et alimentation électrique du module E/S / 2.5 A 3,3 V c.c. alimentation électrique du module E/S logique
- Puissance dissipée en w : <= 8.5 W
- Led d'état : 1 LED vert tension rack OK / 1 LED vert tension détecteur
- Type de commande : Bouton-poussoir RESET - redémarrage à froid
- Raccordement électrique : 1 connecteur 2 broche(s)relais d'alarme / 1 connecteur 5 broche(s)alimentation de la ligne, terre de protection, capteur d'entrée CC 24 V
- Résistance d'isolement : >= 100 M' primaire / masse / >= 100 M' primaire / secondaire
- Masse du produit : 0.3 kg
Ancien produit : Telemecanique BMXCPS2000
Caractéristiques techniques
| Hauteur | 104,0 mm |
| Profondeur | 99,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Type de tension d'entrée | Ac/dc |
| Capacité de redondance | Non |
| Tension de sortie cc | 24,0 V |
| Tension de sortie cc | 24 V |
| Tension d'entrée ca 50 hz | 230,0 V |
| Tension d'entrée ca 50 hz | 115 V |
| Tension d'entrée ca 60 hz | 230,0 V |
| Tension d'entrée ca 60 hz | 115 V |
| Courant d'entrée max. à ca 50 hz | 0,61 A |
| Courant d'entrée max. à ca 60 hz | 0,61 A |
| Type de tension de sortie | Ac/dc |
| Largeur | 68,0 mm |
| Puissance dissipée | 20,0 W |
| Courant de sortie max. cc | 2,5 A |
