Photo(s) non contractuelle(s)

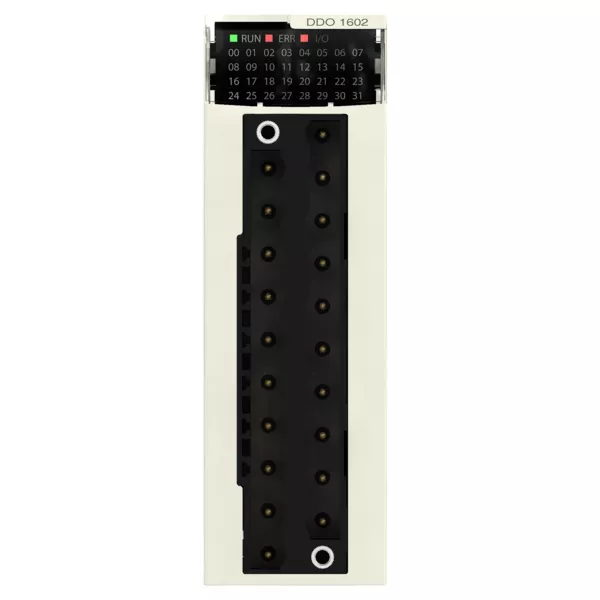

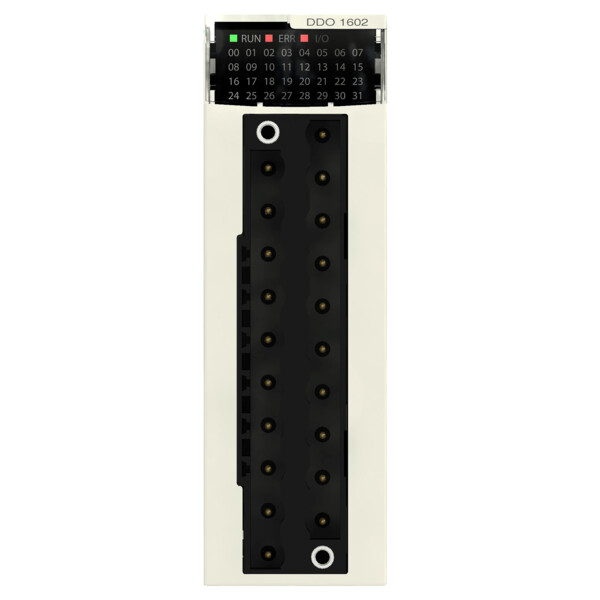

Schneider Electric Dig 16Q Trans Source 0.5A
312.75 € HT 375.30 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 102-107 jours Délai estimatif
Jusqu'à 750 points de fidélité en achetant ce produit
Schneider Electric
SCHBMXFTB2000
Bornier de Raccordement à Vis Débrochable 20 Contacts Modicon X80 Schneider
En stock
3 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHBMXFTB2010
Schneider Electric Bornier Vis Etrier 20 Pts
Non géré en stock
A commander
38.92 € HT 46.70 € TTC
Schneider Electric
SCHBMXFTB2020
Schneider Electric Bornier Ressort 20 Pts
Non géré en stock
A commander
30.89 € HT 37.07 € TTC
Schneider Electric
SCHBMXFTW1001
Schneider Electric Ftb 1 Cordon 10M 20 Fils
Non géré en stock
A commander
130.38 € HT 156.46 € TTC
Schneider Electric
SCHBMXFTW301
Schneider Electric Ftb 1 Cordon 3M 20 Fils
Non géré en stock
A commander
43.56 € HT 52.27 € TTC
Schneider Electric
SCHBMXFTW501
Schneider Electric Ftb 1 Cordon 5M 20 Fils
Non géré en stock
A commander
75.84 € HT 91.01 € TTC
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module de sorties numériques
- Raccordement électrique : Connecteur 20 points
- Nombre sorties tor : 16 conformément à EN/IEC 61131-2
- Type de sortie tor : Statique
- État sortie tor : Positif
- Tension de sortie tor : 24 V 19...30 V c.c.
- Courant de sortie tor : 0.5 A
- Compatibilité de sortie : Entrée CC IEC 61131-2 type 3 / Pas d'entrée CC IEC 61131-2
- Courant par voie : <= 0.625 A
- Courant par module : <= 10 A
- Courant de fuite : <= 0.5 mA à phase 0
- [ures] tension résiduelle : <= 1.2 V à phase 1
- Résistance d'isolement : > 10 M' 500 V DC
- Puissance dissipée en w : <= 4 W
- Temps de réponse de la sortie : 1.2 ms
- Mise en parallèle des sorties : Oui : 2 maximum
- Consommation électrique typique : 100 mA à 3,3 V DC
- Fiabilité mtbf : 409413 H
- Type de protection : Protection contre court-circuit externe / Overload protection / Overvoltage protection / Protection inversion de polarité
- Protection contre les surcharges en sortie : Avec disjoncteur électronique 1,5 In < Id < 2 In / Avec limiteur de courant
- Protection surtension en sortie : Avec diode suppresseuse de surtension
- Protection court-circuit sortie : Avec fusible externe 2 A
- Protection inversion de polarité : Diode montée à l''opposé
- Seuil de détection de tension : < 14 V DC préactuateur erreur / > 18 V DC préactuateur à phase 0
- Charge sur lampe à filament : <= 6 W
- Fréquence de commutation : 0,5/LI² Hz
- Impédance de charge ohmique : <= 48 Ohm
- Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
- Masse du produit : 0.12 kg
Ancien produit : Telemecanique BMXDDO1602
Schneider Electric
SCHBMXP342020
Schneider Electric Cpu340-20 Modbus Ethernet
En stock
6 produit(s) disponible(s)
805.54 € HT 966.65 € TTC
Schneider Electric
SCHBMXCPS2000
Schneider Electric Alimentation Ac Standard
En stock
1 produit(s) disponible(s)
303.30 € HT 363.96 € TTC
Schneider Electric
SCHBMXDDI6402K
Schneider Electric Dig 64I 24 Vdc Sink
En stock
14 produit(s) disponible(s)
518.33 € HT 622.00 € TTC
Schneider Electric
SCHBMXNOC0401
coupleur mixte Ethernet IP + Modbus TCP 4 ports RSTP pour API M340
En stock
1 produit(s) disponible(s)
1127.34 € HT 1352.81 € TTC
Schneider Electric
SCHBMXDDI1602
Schneider Electric Dig 16I 24 Vdc Sink
En stock
2 produit(s) disponible(s)
278.02 € HT 333.62 € TTC
Schneider Electric
SCHBMXFTB2000
Bornier de Raccordement à Vis Débrochable 20 Contacts Modicon X80 Schneider
En stock
3 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHEGX150
Passerelle Ethernet EnerlinX Schneider Electric - Modbus RS485 - 2 Ports - Encliquetable - Rail DIN 35 mm
En stock
1 produit(s) disponible(s)
608.14 € HT 729.77 € TTC
Schneider Electric
SCHBMXXBP0800
Rack Modicon Schneider Electric - 8 bus X - par vis monté sur panneau - par clips sur rail DIN - 2W - IP20
En stock
5 produit(s) disponible(s)
206.46 € HT 247.75 € TTC
Schneider Electric
SCHBMXXBP1200
Schneider Electric Rack 12 Positions
En stock
4 produit(s) disponible(s)
365.93 € HT 439.12 € TTC
Schneider Electric
SCHBMXDDI3202K
Schneider Electric Dig 32I 24 Vdc Sink
En stock
3 produit(s) disponible(s)
443.58 € HT 532.30 € TTC
Schneider Electric
SCHBMXXBP0400
Schneider Electric Rack 4 Positions
En stock
1 produit(s) disponible(s)
129.29 € HT 155.15 € TTC
Schneider Electric
SCHBMXXBP0600
Rack 6 Positions Schneider Electric
En stock
1 produit(s) disponible(s)
167.87 € HT 201.44 € TTC
Schneider Electric
SCHHMIGTO2310
terminal tactile - 320x240 pixels QVGA - 5,7p TFT - 96MB - 24VDC - Harmony GTO
En stock
1 produit(s) disponible(s)
1020.64 € HT 1224.77 € TTC
Schneider Electric
SCHBMXDDO6402K
Schneider Electric Dig 64Q Trans Source 0.1A
En stock
3 produit(s) disponible(s)
585.26 € HT 702.31 € TTC
Schneider Electric
SCHBMXXBE1000
Schneider Electric Modicon - module d'extension durci pour rack durci M340/M580
En stock
3 produit(s) disponible(s)
414.43 € HT 497.32 € TTC
Schneider Electric
SCHBMXCPS3020
Schneider Electric Modicon X80 - module d'alimentation - 24..48Vcc - 31,2W
En stock
3 produit(s) disponible(s)
565.60 € HT 678.72 € TTC
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre de sorties numériques | 16,0 |
| Temps de retard en cas de changement de signal | 1,2 ms |
| Temps de retard en cas de changement de signal | 1,2 ms |
| Type de tension d’alimentation | Dc |
| Type de tension d'entrée | Dc |
| Capacité de redondance | Non |
| Courant de sortie | 0,5 A |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Type de sortie numérique | Transistor |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à la sortie | 24,0 V |
| Tension admissible à la sortie | 30 V |
| Tension admissible à l'entrée | 24,0 V |
| Tension admissible à l'entrée | 30 V |
| Type de tension de sortie | Dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Oui |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0,0 |
| Largeur | 33,0 mm |
| Courant d'entrée au signal 1 | 0,65 A |
Documents et notices
