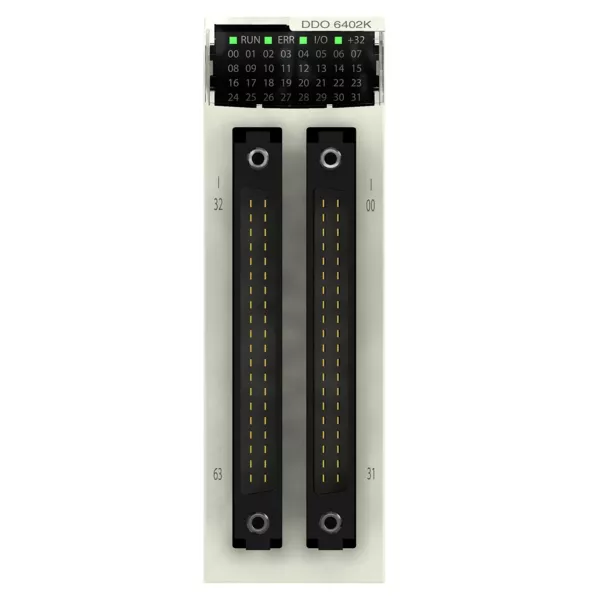

Schneider Electric Dig 64Q Trans Source 0.1A
585.26 € HT 702.31 € TTC
En stock - Il y a 7 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1404 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module de sorties numériques
- Raccordement électrique : 2 connecteurs 40 points
- Nombre sorties tor : 64 conformément à EN/IEC 61131-2
- Type de sortie tor : Statique
- État sortie tor : Positif
- Tension de sortie tor : 24 V 19...30 V c.c.
- Courant de sortie tor : 0.1 A
- Compatibilité de sortie : Entrée CC IEC 61131-2 type 3 / Pas d'entrée CC IEC 61131-2
- Courant par voie : <= 0.125 A
- Courant par module : <= 3.8 A à <= 60 °C / <= 5.1 A à <= 50 °C / <= 6.4 A à <= 40 °C
- Résistance d'isolement : > 10 M' 500 V DC
- Puissance dissipée en w : <= 6.85 W
- Temps de réponse de la sortie : 1.2 ms
- Mise en parallèle des sorties : Oui : 3 maximum
- Consommation électrique typique : 240 mA à 3,3 V DC
- Fiabilité mtbf : 173792 H
- Type de protection : Protection contre court-circuit externe / Overload protection / Overvoltage protection / Protection inversion de polarité
- Protection contre les surcharges en sortie : Avec disjoncteur électronique 0,125 A < Id < 0,185 A / Avec limiteur de courant
- Protection surtension en sortie : Avec diode suppresseuse de surtension
- Protection court-circuit sortie : Avec fusible externe 2 A
- Protection inversion de polarité : Diode montée à l''opposé
- Seuil de détection de tension : < 14 V DC préactuateur erreur / > 18 V DC préactuateur à phase 0
- Charge sur lampe à filament : <= 1.2 W
- Fréquence de commutation : 0,5/LI² Hz
- Temps de surcharge : <= 15 ms
- Impédance de charge ohmique : <= 220 Ohm
- Led d'état : 1 LED rouge pour erreur module (ERR) / 1 LED vert pour 32 canaux d'indication / 1 LED vert pour module en marche (RUN) / 1 DEL par canal vert pour diagnostic du canal / 1 LED rouge pour module E/S
- Masse du produit : 0.15 kg
Ancien produit : Telemecanique BMXDDO6402K
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 150,0 mm |
| Adapté aux fonctions de sécurité | Non |
| Nombre de sorties numériques | 64,0 |
| Temps de retard en cas de changement de signal | 1,2 ms |
| Temps de retard en cas de changement de signal | 1,2 ms |
| Type de tension d’alimentation | Dc |
| Type de tension d'entrée | Dc |
| Capacité de redondance | Non |
| Courant de sortie | 0,1 A |
| Protection contre les courts-circuits, sorties disponibles | Non |
| Type de sortie numérique | Transistor |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Matériel associé (ex ia) | Non |
| Matériel associé (ex ib) | Non |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Tension d'alimentation cc | 24,0 V |
| Tension d'alimentation cc | 24 V |
| Tension admissible à la sortie | 30,0 V |
| Tension admissible à la sortie | 19 V |
| Tension admissible à l'entrée | 30,0 V |
| Tension admissible à l'entrée | 30 V |
| Type de tension de sortie | Dc |
| Entrées numériques configurables | Non |
| Sorties numériques configurables | Oui |
| Sil conformément à iec 61508 | Sans |
| Nombre d’entrées numériques | 0,0 |
| Largeur | 33,0 mm |
| Courant d'entrée au signal 1 | 0,65 A |
