Photo(s) non contractuelle(s)

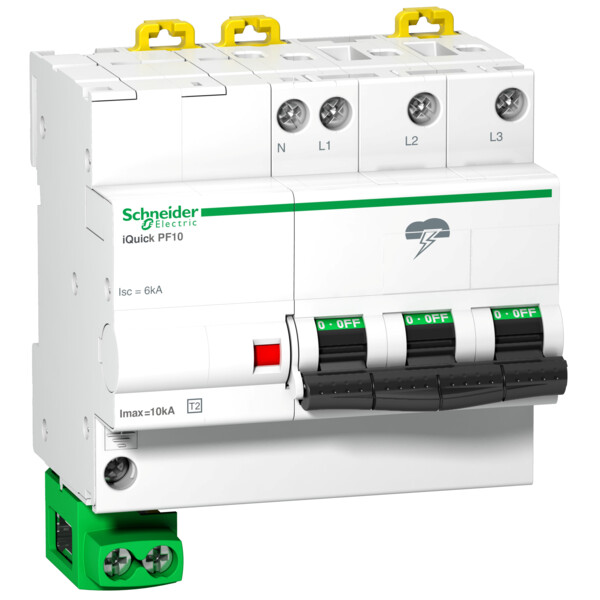

Parafoudre 3P+N 230/400 V 10 kA Acti9 iQuick PF10 Schneider – Livré avec Câble de Terre
5,0 (2)
212.06 € HT 254.47 € TTC
En stock - Il y a 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 508 points de fidélité en achetant ce produit
Schneider Electric
SCHA9L16619
Acti9, iSR auxiliaire report de signalisation
Non géré en stock
A commander
37.30 € HT 44.76 € TTC
Description
Parafoudre 3P+N Acti9 iQuick PF10 Schneider
Ce parafoudre Acti9 iQuick PF10, de la marque Schneider Electric, est un appareil utilisé pour renforcer la protection de l’installation électrique de l’habitat. Il assure la protection du réseau contre les crêtes de courant causées par les perturbations de la foudre pendant les mauvais temps. Cet appareil permet de déclencher la coupure du courant en présence d’une décharge de 10 kA. Ce parafoudre peut être associé avec un réseau de distribution triphasé avec neutre, d’une tension assignée de 230 V ou de 400 V. Il est livré avec un câble de terre pour faciliter son raccordement avec le circuit de mise à la terre du bâtiment.
Les + du produit :
- Technologie de parafoudre mixte
- Disjoncteur à commande intégrée
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iQuick PF10
- Référence : SCHA9L16618
- Côtes d'encombrement : 106,7 x 88,4 x 74,1 mm
- Poids : 640 g
- Description de pôles : 3 P+N
- Technologie du parafoudre : MOV + GDT
- Classe de parafoudre : Type 2
Caractéristiques du produit :
- Tension assignée d'emploi : 230/400 VCA
- Fréquence : 50/60 Hz
- Courant de décharge : 10 kA
- Courant de court-circuit nominal : 6 kA
- Couleur : blanc RAL9003
- Tenue aux chocs : IK03
- Température de fonctionnement : -5°C à +40°C
- Température de stockage : -40°C à +85°C
Schneider Electric
SCHR9PFC610
Disjoncteur Modulaire 1P+N 10 A Courbe C Peignable Resi9 XP Schneider
4,4 (5)
En stock
229 produit(s) disponible(s)
7.92 € HT 9.50 € TTC
Schneider Electric
SCH20727
Schneider DuoLine XP disjoncteur D'clic 1P+N 20A, courbe C, peignable
5,0 (16)
Indisponible
Produit abandonné
Schneider Electric
SCHLGY410028
Répartiteur Étagé Tétrapolaire Blanc Linergy DS Schneider Electric - 4x7 Trous 100A
4,5 (2)
En stock
30 produit(s) disponible(s)
19.08 € HT 22.90 € TTC
Legrand
LEG080251
Support à vis pour Mosaic , Céliane ou Soliroc - pour 1 poste ou 2 modules
5,0 (105)
En stock
18395 produit(s) disponible(s)
0.89 € HT 1.07 € TTC
Schneider Electric
SCHR9PFC620
Disjoncteur Modulaire 1P+N 20A Courbe C Peignable Resi9 XP Schneider Electric
5,0 (1)
En stock
408 produit(s) disponible(s)
7.92 € HT 9.50 € TTC
Les avis clients
Découvrir les 2 avis
Branchement
Une étiquette explique bien le branchement de la terre . ( 16 carré ) Il est dommage que le branchement des phases et les diamètres préconisé ne soit pas indiqués . Donc recherche sur le Net . J'ai donc branché en 2,5 sur la sortie du tout 1° disjoncteur du tableau . j'espère que c'est ça ... ...
Alain P, le 22/11/2016 à 20:28
Esthétique, facilité de mise en ?uvre, prix abordable
Ce parafoudre triphasé (4 pôles) convient aux installations triphasées avec terre et neutre séparés. De type 2, il protège efficacement les appareils contre les surtensions. Les bornes sont larges et le serrage efficace. Un indicateur de fin de vie permet de savoir quand il s'agit de le remplacer. Cordon de terre 16mm2 souple fourni. Seul regret : absence de modules débrochages pour le remplacement rapide. Nécessite donc le remplacement complet du dispositif. Je recommande ce produit.
François D, le 06/11/2014 à 17:01
Caractéristiques techniques
| Mode de pose | Profilé chapeau 35 mm |
| Avec contact de signalisation à distance | Non |
| Nombre de conducteurs (sans mise à la terre) | 3,0 |
| Taille (din) | 5 te |
| Niveau de protection | 1,5 V |
| Tension continue la plus élevée ca | 275,0 V |
| Courant de décharge nominal (8/20) | 20,0 kA |
| Tension nominale ca | 400,0 V |
| Classe d'essai type 2 | Oui |
| Niveau de protection l-n | 1,5 kV |
| Signalisation au niveau de l'appareil | Optique |
| Indice de protection (ip) | Ip20 |
| Niveau de protection n-pe | 1,5 kV |
| Fusible auxiliaire intégré | Non |
| Section de conducteur rigide max. (monofilaire/multifilaire) | 16,0 mm² |
| Section de conducteur flexible max. (fil fin) | 16,0 mm² |
| Forme de réseau cc | Non |
| Forme de réseau it | Non |
| Forme de réseau tn | Non |
| Forme de réseau tn-c | Non |
| Forme de réseau tn-s | Oui |
| Forme de réseau tt | Oui |
| Autre forme de réseau | Non |
| Forme de réseau tn-c-s | Non |
| Courant de choc de décharge max. (8/20) | 20,0 kA |
| Résistance de court-circuit (isccr) | 6,0 kA |
