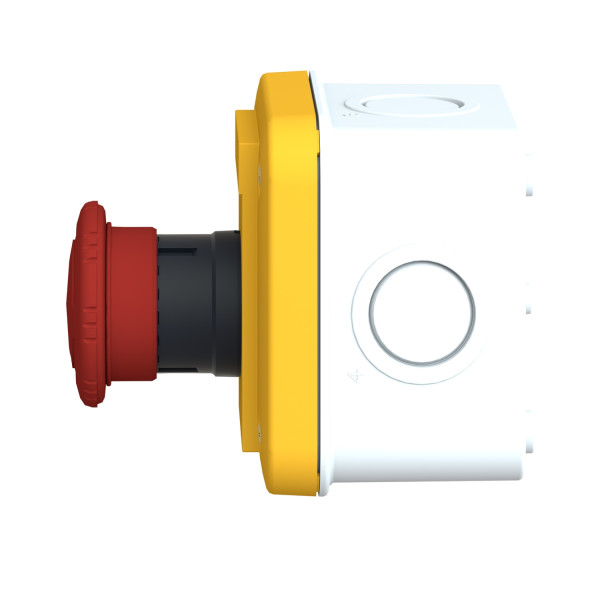

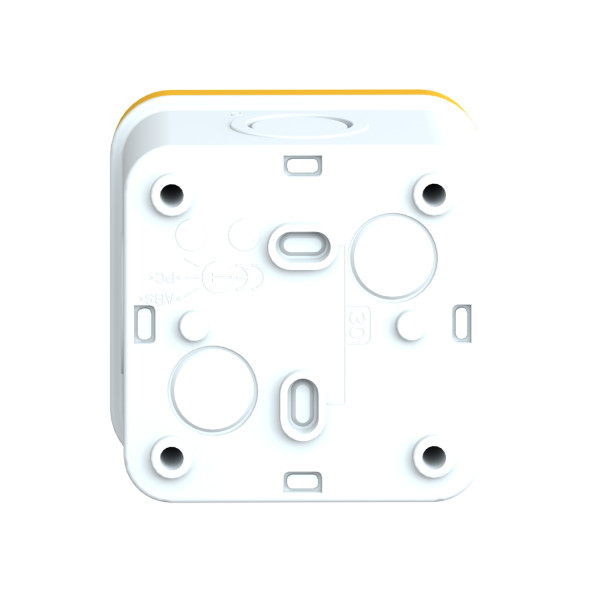

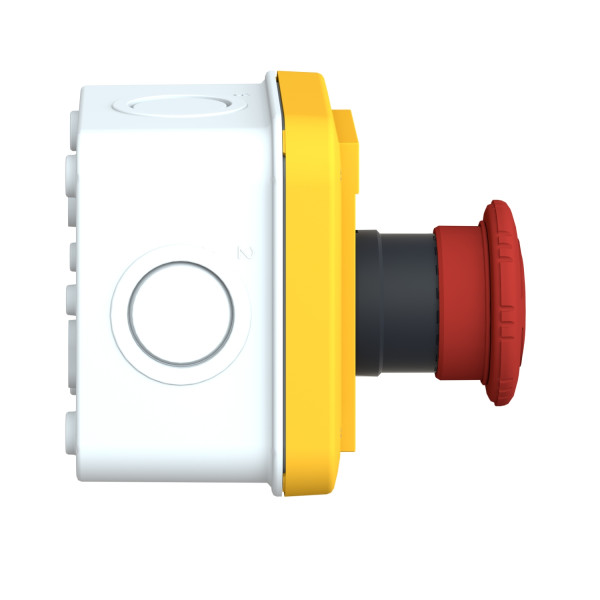

BOITE AU 1 NC 1 NO

Description

• Gamme de produits : Harmony XALE
• Type de produit ou de composant : Poste de commande complet
• Nom abrégé d'appareil : XALE
• Destination du produit : Pour unités de signalisation et de contrôle XB7 Ø 22 mm
• Application de la boîte pendante : Fonction coupure d'urgence
• Couleur de la base du boîtier : Gris clair RAL 7035
• Couleur du capot : Jaune RAL 1021
• Matière : ABS (acrylonitrile butadiène styrène)
• Degré de protection ip : IP54 conformément à IEC 60529
• Composition de la boite de commande : 1 bouton-poussoir coup de poing, accrochage rouge 1 ''O'' + 1 ''F'' contact(s)
• Fonctionnement des contacts : À action dépendante

• Entrée de câble : 2 masques, capacité de serrage <= 16 mm / 4 débouchures pour ISO M20
• Masse du produit : 0.11 kg
• Marquage : CE
• Ouverture positive : Avec conformément à EN/IEC 60947-5-1 appendix K
• Protection contre les courts-circuits : 4 A par gG cartouche fusible conformément à EN/IEC 60947-5-1
• [ui] tension assignée d'isolement : 250 V (niveau de pollution: 3) conformément à EN/IEC 60947-1
• [uimp] tension assignéede tenue aux chocs : 4 kV conformément à EN/IEC 60947-1
• [ie] courant assigné d'emploi : 0.1 A à 250 V DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.22 A à 125 V DC-13, R300 conformément à EN/IEC 60947-5-1 / 0.3 A à 240 V AC-14, D300 conformément à EN/IEC 60947-5-1 / 0.6 A à 120 V AC-14, D300 conformément à EN/IEC 60947-5-1
• Fiabilité électrique iec 60947-5-4 : ' <= 10exp(-6) à 17 V 5 mA conformément à IEC 60947-5-4
