Prismaset g active Schneider - plastron nsxm/vigi-3m-l600-horizontal-fixe-maneton

Description

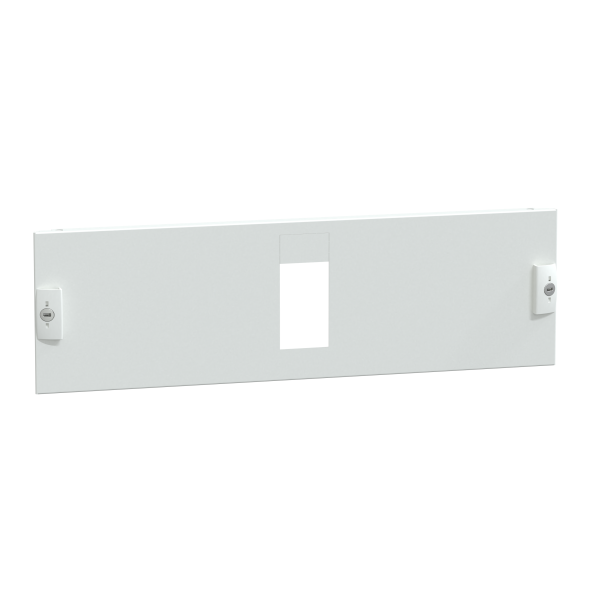

Prismaset G plastron nsxm/vigi-3m l600 Schneider Electric

Le plastron Prismaset G NSXm/Vigi-3M est une solution Schneider Electric conçue pour une installation horizontale fixe dans les systèmes électriques résidentiels et tertiaires. Avec une largeur de 600 mm et un format adapté aux appareils NSXm et Vigi-3M, ce plastron garantit une installation pratique, sécurisée et conforme aux normes en vigueur.

Les + du produit :

• PrismaSeT - Plastron P & G - pour NSXm/VIGI/SDxtoggle
• Le type de plaque avant est la plaque découpée
• Le nombre d'appareils par rangées horizontales est de 1, avec des modules verticaux de 3 M
• A intégrer dans une plaque avant montée horizontale PrismaSeT P & G pour armoire posée au sol - largeur 600 mm
• Plastron en tôle d'acier traitée, finition de surface mate/texturée, couleur blanche.

Caractéristiques du produit :

• Marque : Schneider Electric
• Gamme : PrismaSeT
• Référence : LVS03330
• Compatibilité : Appareils NSXm et Vigi-3M
• Largeur : 600 mm
• Fixation : Horizontale, avec maneton
• Installation : Fixe

Caractéristiques techniques :

• Type de produit : Plastron de protection
• Position de montage : Horizontale
• Gamme : PrismaSeT
• Gamme de produit :
  • PrismaSeT G
  • PrismaSeT P
• Type de produit ou équipement : Plastron
• Catégorie d'accessoire / de pièce détachée : Accessoire d'installation
• Compatibilité de gamme :
  • PrismaSeT
  • PrismaSeT G boîtier
  • PrismaSeT PrismaSeT P cellule
• Type de plastron : Découpe
• Finition de la surface :
  • Texturé
  • Mat
• Traitement de protection : Électrophorèse et poudre d'époxy-polyester polymérisée à chaud
• Couleur : Blanc (RAL 9003)
• Hauteur : 150 mm
• Produit installé :
  • ComPacT : fixe NSXm sans protection differentielle - contrôle : par maneton - horizontal installation
  • ComPacT : fixe NSXm avec protection differentielle - contrôle : par maneton - horizontal installation
• Description des pôles : 1 x3P ou 4P: platine de montage support: NSXm horizontal installation

Informations complémentaires :

• Armoire :  largeur 600 mm
• Coffret :  largeur 600 mm
• Cellule :  largeur 650 mm profondeur 400 mm
• Armoire + gaine :  largeur 600 + 300 mm
• Coffret + gaine :  largeur 600 + 300 mm
• Position du raccordement : Connexion directe
• Nombre de modules verticaux (50 mm) : 3

Normes :

• CEI 61439-1
• CEI 61439-2

Certifications du produit :

• ASTA

Utilisation :

Le plastron Prismaset G est idéal pour protéger et organiser les équipements électriques NSXm et Vigi-3M dans des installations résidentielles et tertiaires. Il s'installe facilement en position horizontale, offrant une sécurité optimale tout en facilitant l’accès aux équipements.

FAQ :

1. À quoi sert ce plastron ?
Il protège et organise les appareils NSXm et Vigi-3M dans une installation électrique horizontale.

2. Quelle est la largeur de ce produit ?
Le plastron mesure 600 mm de largeur.

3. Ce plastron est-il compatible avec d’autres équipements ?
Il est spécialement conçu pour les appareils NSXm et Vigi-3M.

4. Est-il adapté pour une installation résidentielle ?
Oui, il convient parfaitement aux installations résidentielles et tertiaires.

5. Comment se fixe-t-il ?
Il se fixe de manière horizontale grâce au système maneton inclus.
