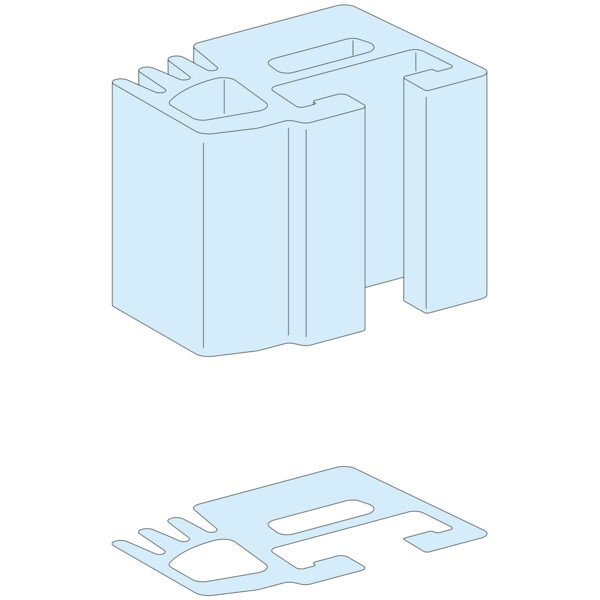

Profilé pour Jeux de Barre Verticale 1600 A Longueur 1670 mm Linergy LGY Schneider
343.09 € HT 411.71 € TTC
Offre limitée - Il reste 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 823 points de fidélité en achetant ce produit
Description

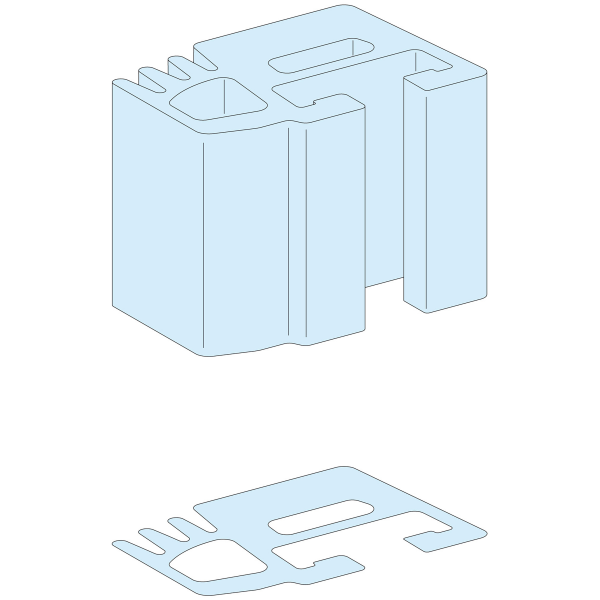

Profilé Linergy LGY Schneider
Ce profilé Linergy LGY, de la marque Schneider Electric, est un support de montage utilisé dans le coffret de distribution électrique. Il assure l’installation du jeu de barres dans le coffret pour permettre la répartition du courant d’alimentation vers tous les dispositifs modulaires. Ce support est spécialement conçu pour les jeux de barres verticales. Ce profilé possède une longueur de 1670 mm, avec une fente simple en forme de T pour la réception de la barre. Il est capable de supporter un courant assigné allant jusqu’à 1600 A. Ce support dispose également d’une tension d’isolement de 1000 V pour maintenir le niveau de protection de l’installation contre les risques d’accident pouvant être causé par les fuites de courant.
Les + du produit :
- Facile à poser
- Compatible avec tous les coffrets PrismaSeT et les jeux de barres Linergy
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Linergy LGY
- Référence : SCHLVS04506
- Longueur : 1670 mm
- Poids : 4,32 kg
- Section du jeu de barres : 42,5 x 32,5 mm
- Montage : verticale
Caractéristiques du produit :
- Courant assigné d’emploi : 1600 A
- Courant assigné de courte durée : 25 à 85 kA
- Tension d’isolement : 1000 V
- Tension assignée tenue aux chocs : 12 kV
- Indice de protection : IP31
