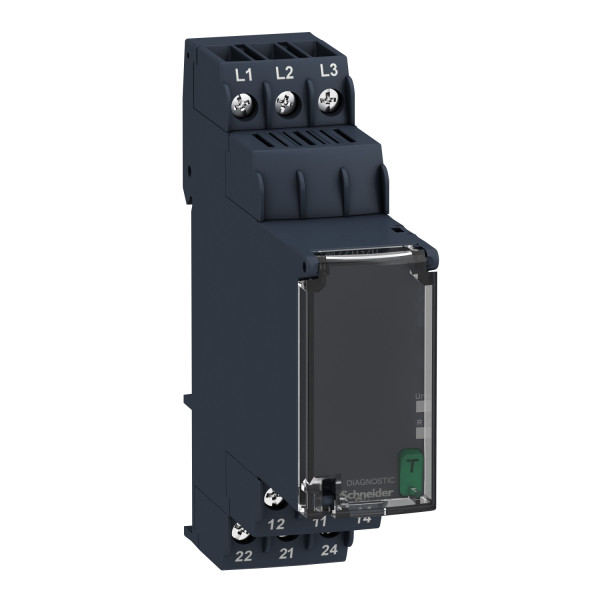

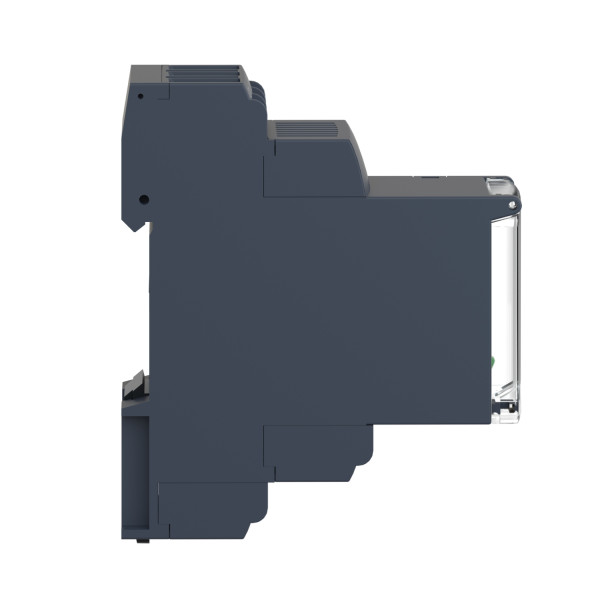

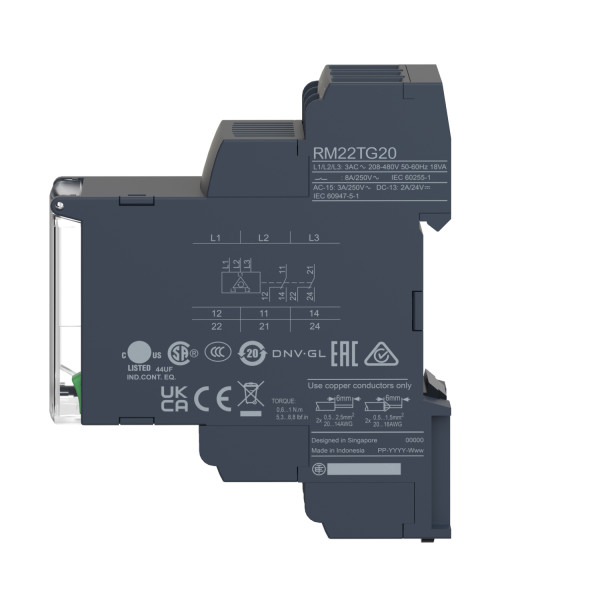

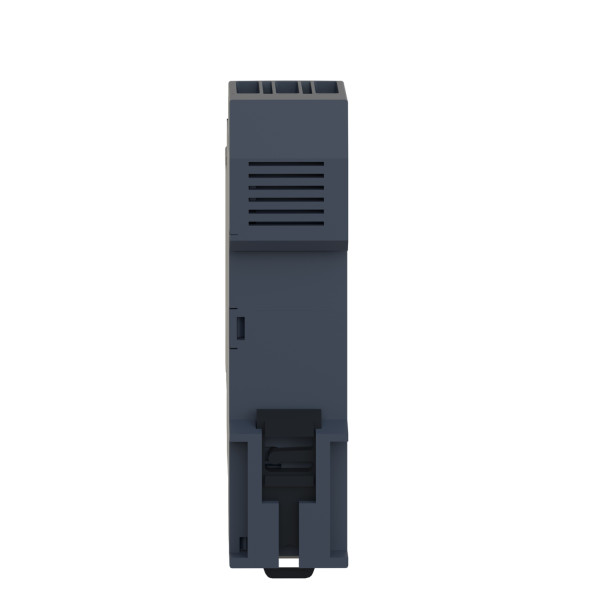

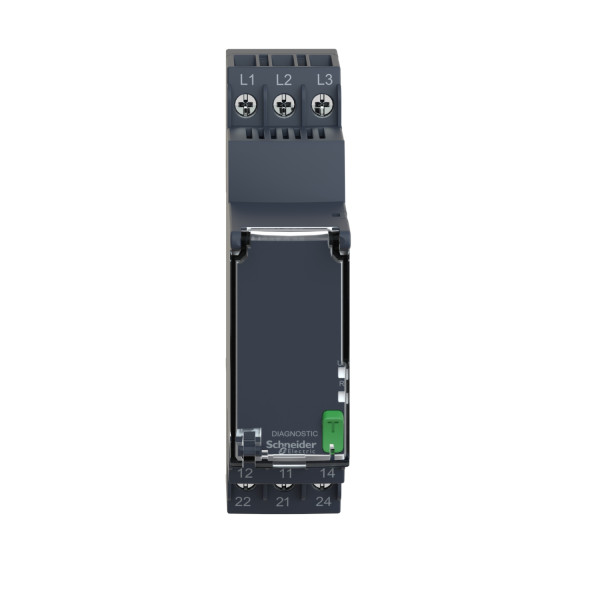

Relais contrôle 3 phases - Harmony Control RM22 - 2OF - 208 à 480Vac

Caractéristiques du produit

Gamme de produit : Relais de contrôle Harmony
Type de produit ou équipement : Relais de contrôle 3 phases
Type de relais : Relais de contrôle
Nombre de phases réseau : 3 phases
Nom du relais : RM22TG
Paramètres surveillés par le relais :Séquence de phases
Détection de défaillance de phase (coupure de 2 phases ou plus)
Type de temporisation :Sans
Capacité de commutation en VA :2000 VA
Plage de mesure :183...528 V tension CA
Description des contacts : 2 "O/F"
Complémentaires
Temps de reset :1500 ms à tension maximale
Tension de coupure maximale : 250 V CA
Courant commuté minimum :10 mA à 5 V CC
Courant commuté maximum : 8 A CA
[Us] tension d'alimentation : 208…480 V CA
Limites de la tension d'alimentation :183…528 V CA
Limites de fonctionnement :183...528 V CA
Puissance consommée en VA :15 VA à 480 V CA 60 Hz
Seuil de détection de tension : < 100 V CA
Fréquence de tension d'alimentation :50...60 Hz +/- 10 %
Contacts de sortie : 2 "OF"
Temporisation à la mise sous tension : 650 ms
Temps de réponse : <= 200 ms
Catégorie de surtension : III se conformer à CEI 60664-1
III se conformer à UL 508
Résistance d'isolement : > 100 MOhm à 500 V CC se conformer à CEI 60255-27
Position de montage : Toutes positions
Mode de raccordement : Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout
Bornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) souple avec embout
Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans embout
Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24…AWG 14) souple avec embout
Couple de serrage : 0,6…1 N.m se conformer à CEI 60947-1
Matière du boîtier : Plastique auto-extinguible
Etat LED : LED (jaune) relais allumé
LED (vert) puissance ON
Support de montage : Rail DIN 35 mm se conformer à EN/CEI 60715
Endurance électrique : 100000 cycle
Endurance mécanique : 10000000 cycle
Catégorie d'emploi : AC-15 se conformer à CEI 60947-5-1
DC-13 se conformer à CEI 60947-5-1
AC-1 se conformer à CEI 60947-4-1
DC-1 se conformer à CEI 60947-4-1
Données de fiabilité de la sécurité    MTTFd = 924,6 années
B10d = 850000
Matière des contacts : Sans cadmium
Largeur : 22,5 mm
Poids du produit : 0,09 kg
Environnement
Immunité aux micro coupures :10 ms
Compatibilité électromagnétique : Immunité pour les environnements résidentiels/commerciaux/industrie légère se conformer à EN/CEi 61000-6-1
Immunité des environnements industriels se conformer à EN/CEI 61000-6-2
Norme sur l'émission pour environnements résidentiel/commerciaux/industrie légèr se conformer à EN/CEI 61000-6-3
Norme d'émission pour environnements industriels se conformer à EN/CEI 61000-6-4
Décharge électrostatique - niveau de test : 6 kV (décharge par contact)niveau 3 se conformer à CEI 6100-4-11
Décharge électrostatique - niveau de test : 8 kV (décharge dans l'air)niveau 3 se conformer à CEI 6100-4-11
Test d'immunité aux champs électromagnétiques radio-fréquences rayonnés - niveau de test : 10 V/mniveau 3 se conformer à CEI 61000-4-3
Test d'immunité aux transitoires électriques rapides - niveau de test : 4 kV (directe)niveau 4 se conformer à CEI 61000-4-4
Test d'immunité aux transitoires électriques rapides - niveau de test : 2 kV (couplage capacitif)niveau 4 se conformer à CEI 61000-4-4
Test d’immunité aux surtensions - niveau de test : 4 kV (mode commun)niveau 4 se conformer à CEI 61000-4-5
Test d’immunité aux surtensions - niveau de test : 2 kV (mode différentiel)niveau 4 se conformer à CEI 61000-4-5
Émissions transmises par conduction et rayonnéesgroupe 1, classe B se conformer à CISPR 11
Émissions transmises par conduction et rayonnéesclasse B se conformer à CISPR22
Normes : EN/CEI 60255-1
Certifications du produit

• CE
• EAC
• RCM
• GL
• CSA
• UL
• CCC

Température ambiante de stockage :  -40…70 °C
Température de fonctionnement : -20…50 °C à 60 Hz
                                                      -20…60 °C à 50 Hz CA/CC
Humidité relative    93…97 % à 25…55 °C se conformer à CEI 60068-2-30
Tenue aux vibrations    0,075 mm (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-6
1 gn (f= 10…58,1 Hz) pas en fonctionnement se conformer à CEI 60068-2-6
0,035 mm (f= 58,1…150 Hz) en marche se conformer à CEI 60068-2-6
0,5 gn (f= 58,1…150 Hz) en marche se conformer à CEI 60068-2-6
Tenue aux chocs mécaniques    15 gn (durée = 11 ms) pour pas en fonctionnement se conformer à CEI 60068-2-27
5 gn (durée = 11 ms) pour en marche se conformer à CEI 60068-2-27
Degré de protection IP    IP20 se conformer à CEI 60529 (bornes)
IP40 se conformer à CEI 60529 (enveloppe)
IP50 se conformer à CEI 60529 (face avant)
Degré de pollution    3 se conformer à CEI 60664-1
3 se conformer à UL 508
Tension d'essai diélectrique    2,5 kV CA 50 Hz, 1 mn se conformer à CEI 60255-27
