Photo(s) non contractuelle(s)
Relais miniature 4 CO avec Led 24 V DC
5.76 € HT 6.91 € TTC
En stock - Il y a 57 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 13 points de fidélité en achetant ce produit
Schneider Electric
SCHRXM021BN
MODULE DE PROTECTION VARISTANCE 24..60 V
Offre limitée
10 produit(s) disponible(s)
2.96 € HT 3.55 € TTC
Schneider Electric
SCHRXM040W
MODULE DE PROTECTION DIODE 6..250 V DC
Non géré en stock
A commander
1.73 € HT 2.08 € TTC
Soit un total de 34.60 € HT Soit un total de 41.60 € TTC
Schneider Electric
SCHRXZL520
PLANCHE DE 108 ETIQUETTES VIERGES DE REPERAGE RELAIS
Non géré en stock
A commander
8.35 € HT 10.02 € TTC
Soit un total de 83.50 € HT Soit un total de 100.20 € TTC
Description

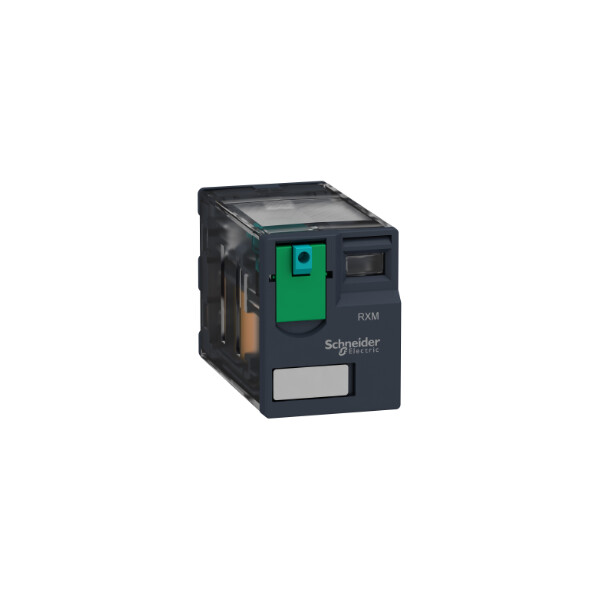

Relais miniature Schneider Electric
Ce relais miniature Zelio Relay RXM, de la marque Schneider Electric, est un dispositif électrique permettant l’ouverture et la fermeture d’un circuit. Il a pour rôle de relayer la circulation de l’énergie électrique d’un circuit dans un réseau de 12 A. Ce relais se monte directement sur une embase grâce à ses broches plates. Il possède 4 contacts, ouverts et fermés, pouvant contrôler un circuit de commande de 24 V. Il est aussi équipé d’un bouton de test pour d’éventuels contrôles. Un voyant LED est intégré pour signaler l’état de fonctionnement du dispositif.
Les + du produit :
- Bouton de test verrouillable
- Broches plates
Caractéristiques principales :
- Gamme de produits : Zelio Relay
- Nom de gamme : Miniature
- Type de produit ou de composant : Relais enfichable
- Nom abrégé d'appareil : RXM
- Description des contacts : 4 ''OF''
- Tension circuit de commande : 24 V DC
- [ithe] courant thermique d'emploi sous enveloppe : 6 A à -40...55 °C
- Led d'état : Avec
- Type de commande : Bouton-poussoir
- Coefficient d'utilisation : 20 %
Caractéristiques complémentaires :
- Forme des broches : Plat
- [ui] tension assignée d'isolement : 250 V conformément à IEC / 300 V conformément à UL / 300 V conformément à CSA
- [uimp] tension assignéede tenue aux chocs : 2.5 kV pour 1,2/50 µs
- Matériau des contacts : AgNi
- [ie] courant assigné d'emploi : 0,125 à 28 V DC ("O'') conformément à IEC / 0,125 à 250 V AC ("O'') conformément à IEC / 0,25 à 28 V DC (non) conformément à IEC / 0,25 à 250 V AC (non) conformément à IEC / 0,25 à 277 V AC conformément à UL / 8 A à 30 V DC conformément à UL
- Tension de coupure maximale : 250 V AC conformément à IEC / 250 V DC conformément à IEC
- Courant de charge : 6 A à 250 V AC / 6 A à 28 V DC
- Pouvoir de commutation maximum : 1500 VA/168 W
- Capacité de commutation minimum : 170 mW à 10 mA, 17 V
- Vitesse de commande : <= 18000 cycles/hour sans charge / <= 1200 cycles/hour sous-charge
- Durée de vie mécanique : 10000000 cycle
- Durée de vie électrique : 100000 cycle pour résistif charge
- Consommation moyenne en w : 0.9 W
- Seuil de tension de retombée : >= 0,1 Uc
- Temps de fonctionnement : 20 ms
- Temps de réinitialisation : 20 ms
- Résistance moyenne : 650 Ohm à 20 °C +/- 10 %
- Limites de la tension assignée d'emploi : 19,2...26.4 V DC
- Catégorie de protection : RT I
- Position de montage : Toutes positions
- Masse du produit : 0.037 kg
Référence : SCHRXM4AB2BD (Schneider-Electric)
Ancien produit : Telemecanique RXM4AB2BD
Finder
FID077024
Relais embrochable 4rt 7a 230vac bouton test + indicateur mecanique (553482300040)
5,0 (5)
En stock
18 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRM17TG20
Zelio control, ordre et absence de phase, triphasé, 208-440VAC
En stock
2 produit(s) disponible(s)
82.46 € HT 98.95 € TTC
Schneider Electric
SCHRE17LAMW
Zelio Time RE17 - Relais Temporisé Travail - Sortie Statique - 24 A 240 VAC / CC
En stock
6 produit(s) disponible(s)
48.80 € HT 58.56 € TTC
Schneider Electric
SCHRXZE2M114
Zelio RXZ - embase pour relais miniature - avec contacts mixtes - borne à vis
En stock
19 produit(s) disponible(s)
4.11 € HT 4.93 € TTC
Finder
FID258911
Support de Fixation pour Relais Industriel Finder
5,0 (1)
En stock
8 produit(s) disponible(s)
3.50 € HT 4.20 € TTC
Finder
FID076645
Relais Industriel 7 A Série 55 Finder – 4 Contacts Inverseur - Tension Nominale Bobine 24 V DC
En stock
44 produit(s) disponible(s)
4.65 € HT 5.58 € TTC
Finder
FID079424
Relais Industriel Embrochable 7 A 24 Vac 4 Contacts Inverseurs Série 55 Finder – avec Bouton Test et Indicateur Mécanique
5,0 (4)
En stock
12 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRXZE2M114M
Zelio RXZ - embase pour relais miniature - avec contacts mixtes - connecteurs
En stock
120 produit(s) disponible(s)
4.23 € HT 5.08 € TTC
Finder
FID079431
Relais Industriel Embrochable 7 A 12 Vdc 4 Contacts Inverseurs Série 55 Finder – avec Bouton Test et Indicateur Mécanique
5,0 (1)
En stock
12 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRXM4AB2P7
Relais miniature Schneider Harmony Relay RXM embrochable test+DEL 4OF 6A 230VAC
En stock
116 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
Schneider Electric
SCHRXM4AB2B7
RELAIS MINIATURE 4 CO AVEC LED 24 V AC
En stock
76 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Soit un total de 74.20 € HT Soit un total de 89.00 € TTC
Schneider Electric
SCHRXZE2S114M
Zelio Relay RXM - embase RXM4 - contacts séparés - raccord vis étrier
En stock
20 produit(s) disponible(s)
5.10 € HT 6.12 € TTC
Schneider Electric
SCHRM22TR33
Relais Contrôle de Phases 2 Contacts O/F 380 à 480 VCA Harmony Control RM22 Schneider
En stock
1 produit(s) disponible(s)
191.88 € HT 230.26 € TTC
Schneider Electric
SCHRM22TG20
relais contrôle 3 phases - Harmony Control RM22 - 2OF - 208 à 480Vac
En stock
27 produit(s) disponible(s)
123.37 € HT 148.04 € TTC
Schneider Electric
SCHRXZ400
Harmony Relay RXM - étrier métallique - maintien relais sur embase
En stock
10 produit(s) disponible(s)
0.28 € HT 0.34 € TTC
Soit un total de 2.80 € HT Soit un total de 3.40 € TTC
Schneider Electric
SCHRM22LA32MR
Relais Contrôle de Niveau 2 Contacts O/F 24 à 240 Vca/cc Harmony Control RM22 Schneider
En stock
1 produit(s) disponible(s)
160.81 € HT 192.97 € TTC
Schneider Electric
SCHRXZE2M114
Zelio RXZ - embase pour relais miniature - avec contacts mixtes - borne à vis
En stock
19 produit(s) disponible(s)
4.11 € HT 4.93 € TTC
Schneider Electric
SCHRXZE2S114M
Zelio Relay RXM - embase RXM4 - contacts séparés - raccord vis étrier
En stock
20 produit(s) disponible(s)
5.10 € HT 6.12 € TTC
Schneider Electric
SCHXB4BD21
Harmony bouton tournant noir Ø22 - à manette - 2 positions - 1F
5,0 (1)
En stock
39 produit(s) disponible(s)
12.68 € HT 15.22 € TTC
Schneider Electric
SCHNSYSDR200D
Spacial - rail DIN symétrique type A - perforé - 35x15mm - L2000mm
Rupture temporaire
A commander
8.86 € HT 10.63 € TTC
Schneider Electric
SCHA9P22640
Disjoncteur Modulaire 1 P+N 40 A Courbe C 4500 A à 6 kA Acti9 iDT40T Schneider
En stock
6 produit(s) disponible(s)
15.43 € HT 18.52 € TTC
Schneider Electric
SCHR9PXH213
Peigne Monobloc 1P + N 63 A 13 Modules Resi9 XP Schneider Electric – avec Cache-Dents 5 Modules
5,0 (3)
En stock
45 produit(s) disponible(s)
5.44 € HT 6.53 € TTC
Caractéristiques techniques
| Largeur | 21,0 mm |
| Hauteur | 27,0 mm |
| Profondeur | 55,0 mm |
| Avec pinces amovibles | Non |
| Entraînement, polarité | Non polarisé |
| Comportement de commutation de l'entraînement | Monostable |
| Avec contacts à guidage forcé | Non |
| Type de contact de commutation | Autre |
| Appareil complet avec socle | Non |
| Finition du raccordement électrique | Fiche |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Indice de protection (ip) | Ip40 |
| Avec affichage led | Oui |
| Type de tension d'actionnement | Dc |
| Nombre de contacts en tant qu'inverseurs | 4,0 |
| Tension d'alimentation de courant nominal us à ca 50 hz | 0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 0 V |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant que contacts à fermeture | 0,0 |
| Courant nominal | 6,0 A |
| Matériau du revêtement de contact | Autre |
| Matériau du contact | Autre |
| Matériau de l'insert de contact | Autre |
