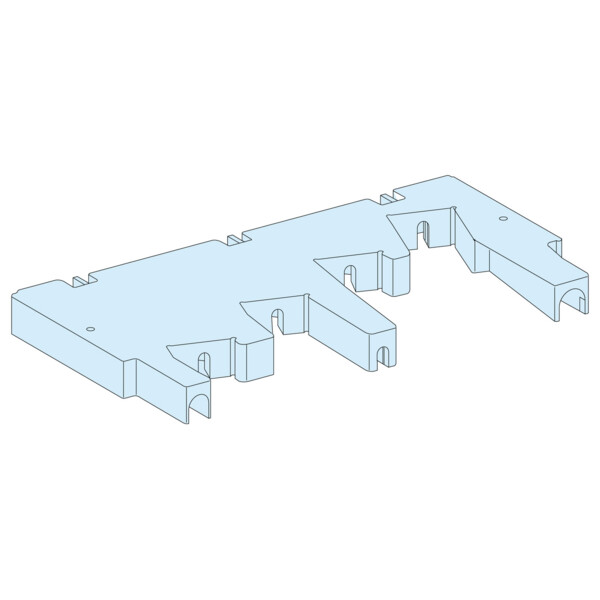

Support de Jeu de Barres Etagé en Gaine Linergy BS Schneider Electric
36.80 € HT 44.16 € TTC
23.83 € HT 28.60 € TTC
En stock - Il y a 5 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 57 points de fidélité en achetant ce produit
Description
Support de Jeu de Barres Linergy BS Schneider Electric
Ce support de jeu de barres étagé en gaine Linergy BS, de la marque Schneider Electric, est un équipement servant à compléter l'installation des dispositifs électriques dans un coffret. Ce support d'installation est compatible avec toutes les gammes de jeu de barres Linergy BS et avec toutes les gammes de boitiers électriques PrismaSet G de Schneider Electric. Ce dispositif est capable de supporter des jeux de barres acheminant un courant de 160 A, de 250 A, de 400 A ou de 600 A. Cet équipement est également adapté à des gaines d'armoire ou des gaines de coffret dotées d'une largeur de 300 mm.
Les + du produit :
- Facile à installer
- Supporte plusieurs types de jeu de barres
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Linergy BS
- Référence : SCHLVS04192
- Poids : 0,2 kg
Caractéristiques du produit :
- Courant admissible : 160 à 630 A
- Courant assigné de courte durée admissible :
- 10 kA (1s) à 160 A pour 450 mm entre centres
- 20 kA (1s) à 400 A pour 300 mm entre centres
- 13 kA (1s) à 250 A pour 450 mm entre centres
- 15 kA (1s) à 400 A pour 450 mm entre centres
- 15 kA (1s) à 630 A pour 450 mm entre centres
- 20 kA (1s) à 630 A pour 300 mm entre centres
- 25 kA (0.6 s) à 400 A pour 300 mm entre centres
- 25 kA (1s) à 630 A pour 300 mm entre centres
- Section du jeu de barres admissible :
- 15 x 5 mm
- 20 x 5 mm
- 32 x 5 mm
- 32 x 8 mm
Caractéristiques techniques
| Nombre de pôles | 4,0 |
| Distance de rail | 50,0 mm |
| Courant assigné max. | 630,0 A |
