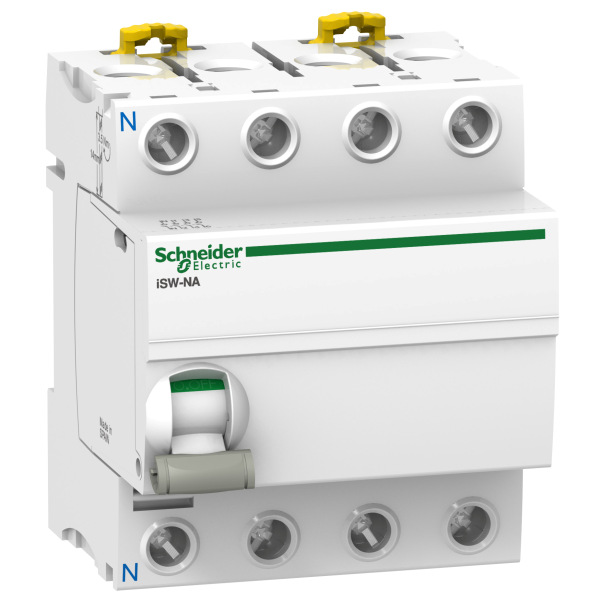

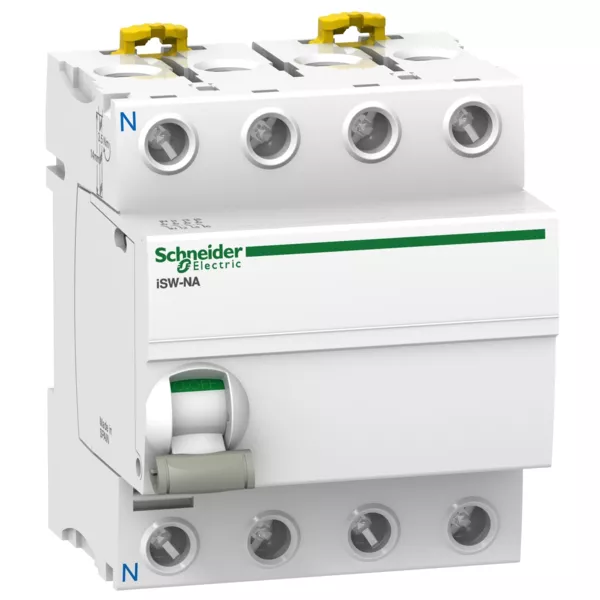

Acti9, iSW-NA interrupteur-sectionneur 4P 80A 415VCA
198.77 € HT 238.52 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 13-18 jours Délai estimatif
Jusqu'à 477 points de fidélité en achetant ce produit
Description
Acti9, iSW-NA Interrupteur-Sectionneur 4P 80A 415VCA par Schneider Electric
L'interrupteur-sectionneur Acti9 iSW-NA 4P 80A 415VCA de Schneider Electric est un dispositif de commutation robuste et fiable, conçu pour assurer la sécurité et la protection des installations électriques. Cet interrupteur-sectionneur est idéal pour les applications industrielles et commerciales, offrant une solution efficace pour la gestion de l'alimentation électrique. Grâce à sa conception modulaire, il peut être facilement intégré dans divers systèmes électriques, garantissant une flexibilité et une adaptabilité maximales.
Les + du Produit :
- Fiabilité et robustesse pour une utilisation industrielle et commerciale.
- Conception modulaire pour une intégration facile.
- Capacité de commutation élevée de 80A.
- Conforme aux normes de sécurité internationales.
- Facilité d'installation et de maintenance.
Caractéristiques du Produit :
- Type de produit : Interrupteur-sectionneur
- Nombre de pôles : 4P
- Courant nominal : 80A
- Tension nominale : 415VCA
- Catégorie d'emploi : AC-22A
- Type de montage : Rail DIN
- Conformité aux normes : IEC 60947-3
- Température de fonctionnement : -25°C à +70°C
- Degré de protection : IP20
- Dimensions (L x l x H) : 90 mm x 72 mm x 85 mm
- Poids : 0.5 kg
Pour utiliser l'interrupteur-sectionneur Acti9 iSW-NA, suivez ces étapes :
- Assurez-vous que l'alimentation électrique est coupée avant l'installation.
- Montez l'interrupteur-sectionneur sur un rail DIN dans le tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées en respectant les polarités.
- Vérifiez que toutes les connexions sont sécurisées et conformes aux normes de sécurité.
- Rétablissez l'alimentation électrique et testez l'interrupteur pour vous assurer de son bon fonctionnement.
Recommandations
Pour une utilisation optimale de l'interrupteur-sectionneur Acti9 iSW-NA :
- Effectuez des inspections régulières pour vérifier l'intégrité des connexions et l'absence de signes d'usure.
- Assurez-vous que l'interrupteur est installé dans un environnement propre et sec pour éviter les risques de court-circuit.
- Suivez les instructions du fabricant pour toute opération de maintenance ou de remplacement de pièces.
- Utilisez des outils appropriés pour l'installation et la maintenance afin de garantir la sécurité et la durabilité du produit.
Schneider Electric
SCHA9N26961
Déclencheur à minimum de tension MN 48VCA-CC 3A 415VCA - 6A 240VCA
Non géré en stock
A commander
94.61 € HT 113.53 € TTC
Schneider Electric
SCHA9F77320

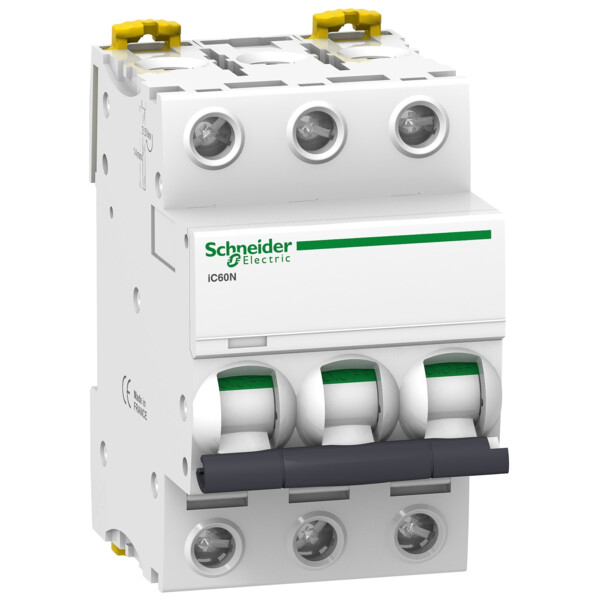

Disjoncteur 3P 20A Courbe C Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
68.19 € HT 81.83 € TTC
Schneider Electric
SCH20724
Schneider DuoLine XP disjoncteur D'clic 1P+N 2A, courbe C, peignable
4,8 (5)
Offre limitée
45 produit(s) disponible(s)
9.08 € HT 10.90 € TTC
Schneider Electric
SCH20727
Schneider DuoLine XP disjoncteur D'clic 1P+N 20A, courbe C, peignable
5,0 (16)
Indisponible
Produit abandonné
Schneider Electric
SCHPRA10268W
Coffret en saillie 4 rangées 24 modules Pragma - 160A - sans porte - blanc
3,0 (2)
Indisponible
Produit abandonné
Cembre
CMB2053850
Manchon PL06-M Cembre Préisolé Bout à Bout – Bleu – 1,5 à 2,5 mm²
En stock
100 produit(s) disponible(s)
0.16 € HT 0.19 € TTC
Soit un total de 16.00 € HT Soit un total de 19.00 € TTC
Caractéristiques techniques
| Type de tension | Ac |
| Fonction de commutation | Interrupteur on/off |
| Avec voyant indicateur | Non |
| Profondeur d'encastrement | 74,5 mm |
| Calibre/courant nominal assigné (in) | 80,0 A |
| Tension assignée (ue) | 415,0 V |
| Nombre de pôles | 4,0 |
| Résistance de court-circuit (icw) | 1,2 kA |
| Pouvoir de coupure nominal | 5,0 kA |
| Largeur en nombre de modules | 4,0 |
| Couleur de la calotte | Blanc |
| Tension assignée min. | 400,0 V |
| Déconnexion forcée (selon din vde 0113) | Oui |
| Indice de protection (ip) | Ip20 |
| Nombre de contacts en tant que contacts à fermeture | 4,0 |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
| Impression/marquage | Sans |
