Tableau compteur électrique tri CBET + disjoncteur

Description

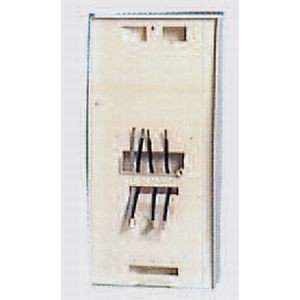

Tableau compteur électrique tri CBET + disjoncteur

Ce tableau, de la marque Beromet, est un accessoire d’installation servant au montage des appareils de protection, de mesure et de commande électriques. Il est spécialement conçu pour la fixation du disjoncteur de branchement et du compteur électronique. Cet accessoire est destiné à monter un panneau de contrôle EDF avec un réseau tripolaire. Ce tableau de compteur et de disjoncteur est en mesure de supporter un courant triphasé d’une intensité allant jusqu’à 60 A. Il est équipé d’une connectique pour le branchement des arrivées et des câbles en cuivre d’une section de 16 mm2 pour la liaison du disjoncteur au compteur.

Les + du produit :

• Démontable pour faciliter le câblage des appareils
• Mise en œuvre facile

Caractéristiques générales :

• Ce tableau reçoit le compteur électronique tri CBET et le disjoncteur de branchement ≤ 60A.
• Il se place à l’intérieur du logement près du tableau de répartition ou en gaine d’immeuble pour ascenseur par exemple.
• L’ensemble est en matériau synthétique auto-extinguible blanc (RAL 9010).
• La face avant comporte des lumières pour le passage des conducteurs. Elle est démontable pour faciliter le câblage des appareils. • La liaison compteur-disjoncteur cuivre 16mm² est fournie.
• Le tableau est équipé d’une connectique en fond de cuve, étudiée pour accueillir les câbles d’arrivée. Les bornes sont à perforation d’isolant et à tête fusible.
• Il définit la frontière entre les domaines des normes NF C 14-100 et NF C 15-100. La zone NF C 15-100 est accessible par un tiroir en partie inférieure.

Caractéristiques du produit :

• Courant assigné d’emploi : 60 A
• Composition
  • 1 compteur électronique CBET
  • 1 disjoncteur de branchement "
• Couleur : blanc (RAL 9010)
• Matière : synthétique auto-extinguible
• Code ERDF : 69 81 220
• Hauteur : 550 mm
• Largeur : 250 mm
• Profondeur : 55 mm
