Schneider Electric
Transformateur de sécurité 63VA 230VCA vers 12-24VCA

Photo(s) non contractuelle(s)

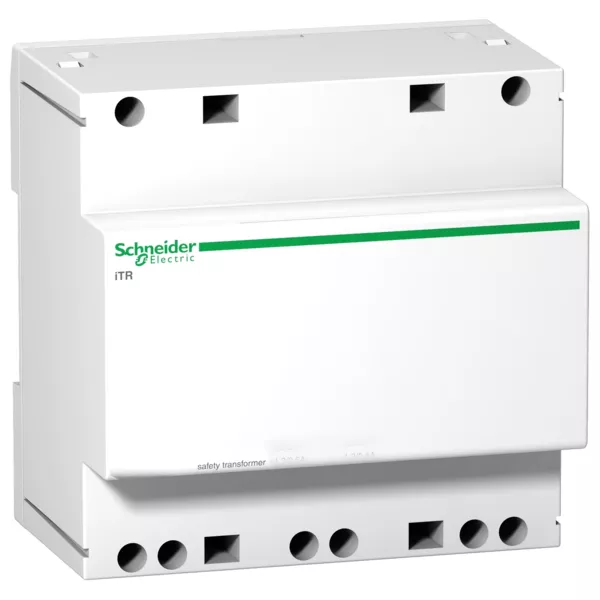

Transformateur de sécurité 63VA 230VCA vers 12-24VCA

120.85 € HT 145.02 € TTC

67.67 € HT 81.20 € TTC

Marque Schneider Electric

Référence A9A15222

EAN 3606480097836

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 8-13 jours Délai estimatif

Réception à venir le 02/04/2025 + 2 pièces

Description

Transformateur de sécurité 63 VA 230VCA vers 12-24VCA - Schneider Electric

Le transformateur de sécurité Acti9 iTR 63 VA de Schneider Electric est conçu pour convertir une tension primaire de 230 VCA en très basse tension de 12 VCA ou 24 VCA, garantissant une alimentation sécurisée et fiable. Ce transformateur assure une isolation complète entre les circuits primaire et secondaire pour une sécurité maximale. Doté d'une protection contre les courts-circuits, il peut être monté sur rail DIN en position verticale ou horizontale, et offre une durabilité exceptionnelle grâce à sa conformité aux normes IEC/EN 61558-2-6.

Les + du produit :

  • Sécurité optimale : Grâce à une isolation complète entre les circuits primaire et secondaire, ce transformateur garantit une alimentation électrique sûre, même dans des environnements sensibles.
  • Polyvalence des tensions secondaires : Offre une sortie de tension de 12 VCA ou 24 VCA, adaptée à une large gamme d'applications, telles que l'éclairage de sécurité ou les circuits de commande.
  • Protection intégrée contre les courts-circuits : Dispose d’un dispositif intégré qui protège les équipements connectés, augmentant leur durée de vie et la fiabilité du système.
  • Conformité aux normes internationales : Certifié selon les normes CEI 61558-2-6, EN 60742 et EN 61558-2-6, garantissant une qualité et une sécurité conformes aux standards les plus exigeants.
  • Montage flexible : Peut être monté sur rail DIN en position verticale ou horizontale, ce qui facilite l’intégration dans diverses configurations électriques.
  • Adaptation aux températures élevées : Fonctionne efficacement dans une large plage de températures (-20 °C à 55 °C), avec un tableau de déclassement pour des performances optimales en conditions difficiles.
  • Classe II avec cache-bornes en option : Offre une protection renforcée grâce à une conception adaptée pour éviter tout contact accidentel.
  • Optimisé pour une utilisation en charge ou hors charge : Maintient une tension stable (14 VCA hors charge pour 12 VCA nominal ou 28 VCA hors charge pour 24 VCA nominal) pour des performances fiables.

Caractéristiques techniques :

  • Tension primaire : 230 VCA +/-10 %
  • Tensions secondaires :
    • 12 VCA (+/-5 % en charge
    • 14 VCA hors charge) ou 24 VCA (+/-5 % en charge, 28 VCA hors charge)
  • Puissance nominale : 63 VA
  • Fréquence de fonctionnement : 50/60 Hz
  • Protection contre les courts-circuits : Intégrée
  • Degré de protection : IP20 avec cache-bornes (optionnel)
  • Largeur en pas de 9 mm : 10
  • Support de montage : Rail DIN symétrique 35 mm
  • Température de fonctionnement : -20 °C à 55 °C
  • Température de stockage : -25 °C à 80 °C
  • Tableau de déclassement de température :
    • 63 VA à 35 °C
    • 59,85 VA à 40 °C
    • 50,4 VA à 50 °C
    • 37,8 VA à 55 °C
    • 28,35 VA à 60 °C
  • Dimensions :
    • Hauteur : 89 mm
    • Largeur : 90 mm
    • Profondeur : 60 mm

Utilisation :

Idéal pour alimenter des circuits en très basse tension, le transformateur Acti9 iTR est utilisé dans des applications résidentielles, tertiaires ou industrielles, telles que l’éclairage de sécurité et les circuits de commande. Son montage flexible sur rail DIN permet une installation rapide et pratique.

Conformité et protection :

  • Normes : CEI 61558-2-6, EN 60742, EN 61558-2-6
  • Classe II avec blindage de borne en option
  • Certification NF pour une qualité éprouvée

FAQ :

1. Quelle est la puissance de ce transformateur ?
Il a une puissance nominale de 63 VA.

2. Quelles sont les tensions secondaires disponibles ?
Les tensions secondaires sont 12 VCA et 24 VCA.

3. Peut-il être monté horizontalement ?
Oui, il peut être monté en position verticale ou horizontale sur un rail DIN.

4. Est-il protégé contre les courts-circuits ?
Oui, il dispose d'une protection intégrée contre les courts-circuits.

5. À quelles normes est-il conforme ?
Il est conforme aux normes CEI 61558-2-6, EN 60742 et EN 61558-2-6.

Produits de la même catégorie

Legrand

LEG044232

Transformateur de commande et signal mono bornes à vis - prim 230/400 V/sec 24/48 V - 63 VA

En stock
4 produit(s) disponible(s)

64.08 € HT 76.90 € TTC

Schneider Electric

SCHMETSECTR25500

Powerlogic - transformateur de courant - tore souple ouvert - 250mm - 600v - 5ka

En stock
9 produit(s) disponible(s)

119.44 € HT 143.33 € TTC

Ils ont aussi acheté...

Legrand

LEG077113

Prise électrique Legrand Mosaic - 2P+T droite - spéciale repiquage et 4 mm² - 2 mod - blanc

3,7 (3)

En stock
332 produit(s) disponible(s)

6.14 € HT 7.37 € TTC

Legrand

LEG080252

Support pour fixation à vis Batibox montage horiz/vert pour 2 postes - 4/5 modules

4,8 (58)

En stock
1885 produit(s) disponible(s)

2.49 € HT 2.99 € TTC

Wago

WAG2273202

Wago Bornes pour boîtes de dérivation COMPACT borne à 2 conducteurs

5,0 (14)

En stock
8400 produit(s) disponible(s)

0.12 € HT 0.14 € TTC

Soit un total de 12.00 € HT Soit un total de 14.00 € TTC

Schneider Electric

SCHR9H18401

Coffret en Saillie Blanc 1 Rangée de 18 Modules Resi9 Schneider

En stock
11 produit(s) disponible(s)

25.58 € HT 30.70 € TTC

Legrand

LEG078804L

Plaque de finition horizontale Mosaic pour 2x2 modules blanc

5,0 (2)

En stock
104 produit(s) disponible(s)

4.38 € HT 5.26 € TTC

Legrand

LEG413102

Legrand - Module de brassage catégorie6 FTP avec connecteur LCS³ certifié PoE++ - 1 module

5,0 (1)

En stock
136 produit(s) disponible(s)

10.42 € HT 12.50 € TTC

Les avis clients

Caractéristiques techniques

Largeur 90,0 mm
Hauteur 89,0 mm
Type de transfo Transfo de sécurité
Avec dispositif on/off Non
Adapté à un montage sur rail Oui
Longueur 60,0 mm
Largeur en nombre de modules 5,0
Protégé contre les courts-circuits Oui
Tension primaire 230,0 V
Tension secondaire 1 12,0 V
Tension secondaire 2 24,0 V
Intensité de courant secondaire 1 5,25 A
Intensité de courant secondaire 2 2,6 A
Protection contre les températures Oui
Puissance dissipée max. 4,0 W
Adapté à un montage apparent Non
Adapté à un montage encastré Non
Apparent Non
Montage encastré Non
