Photo(s) non contractuelle(s)

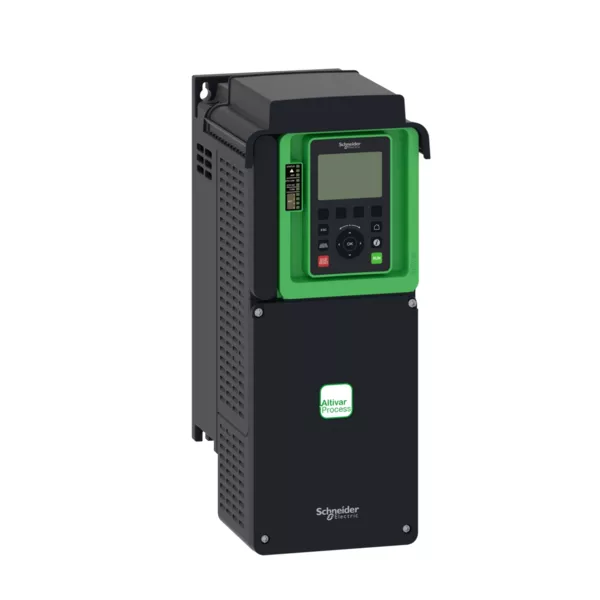

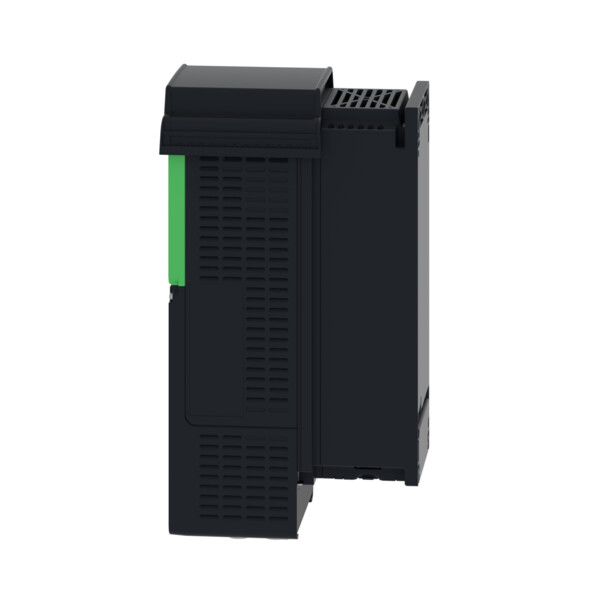

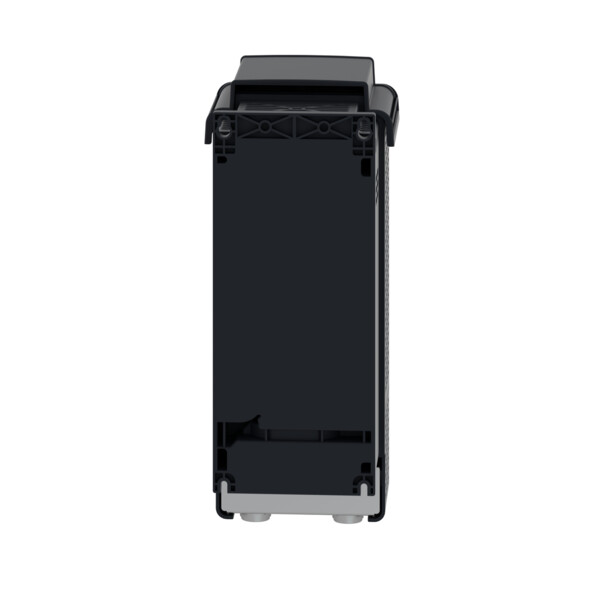

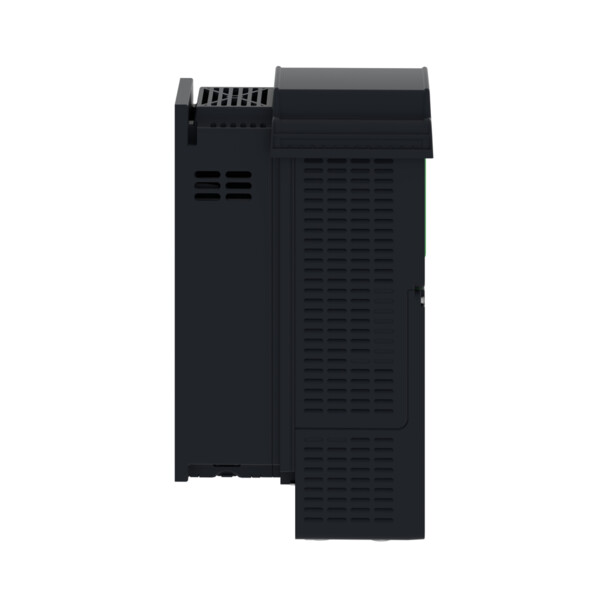

Variateur de vitesse - Altivar Process Atv630 - 11kw - 400/480v - Ip21
1634.88 € HT 1961.86 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 3923 points de fidélité en achetant ce produit
Schneider Electric
SCHLU9GC3
Répartiteur Modbus 10 Connecteurs RJ45 et 1 Bornier à Vis TeSys U
Non géré en stock
A commander
101.35 € HT 121.62 € TTC
Schneider Electric
SCHNSYPTDS2
Spacial - Kit De Montage Traversant Pour Variateur Atv Process - Taille 1 S3d
Non géré en stock
A commander
431.58 € HT 517.90 € TTC
Schneider Electric
SCHTCSXCNAMUM3P
CABLE PROGRAMMATION USB 3M
Non géré en stock
A commander
247.17 € HT 296.60 € TTC
Schneider Electric
SCHVW3A1104R10
CORDON 1M POUR DÉPORT TERMINAL GRAPHIQUE
Non géré en stock
A commander
15.36 € HT 18.43 € TTC
Schneider Electric
SCHVW3A1104R100
CORDON 10M POUR DÉPORT TERMINAL GRAPHIQUE
Non géré en stock
A commander
34.84 € HT 41.81 € TTC
Schneider Electric
SCHVW3A1104R30
CORDON 3M POUR DÉPORT TERMINAL GRAPHIQUE
Non géré en stock
A commander
15.89 € HT 19.07 € TTC
Schneider Electric
SCHVW3A1104R50
CORDON 5M POUR DÉPORT TERMINAL GRAPHIQUE
Non géré en stock
A commander
20.41 € HT 24.49 € TTC
Schneider Electric
SCHVW3A1112
Kit De Montage Sur Porte Console Graphiq
Non géré en stock
A commander
50.59 € HT 60.71 € TTC
Schneider Electric
SCHVW3A1115
Kit Deport Ethernet Web S Erver
Non géré en stock
A commander
94.53 € HT 113.44 € TTC
Schneider Electric
SCHVW3A8306R03
CABLE MODBUS 2 RJ45 0,3M
Non géré en stock
A commander
12.95 € HT 15.54 € TTC
Schneider Electric
SCHVW3A8306R10
CABLE MODBUS 2 RJ45 1M
Non géré en stock
A commander
8.88 € HT 10.66 € TTC
Schneider Electric
SCHVW3A8306R30
CABLE MODBUS 2 RJ45 3M
Non géré en stock
A commander
14.82 € HT 17.78 € TTC
Schneider Electric
SCHVW3A8306RC
Altivar - terminaison de ligne Modbus - pr extrémité de ligne RS485 - conn. RJ45 (lot de 2 PC)
Non géré en stock
A commander
11.91 € HT 14.29 € TTC
Schneider Electric
SCHVW3A8306TF03
TE RJ45 MODBUS 0,3M
Non géré en stock
A commander
29.43 € HT 35.32 € TTC
Schneider Electric
SCHVW3A8306TF10
TE RJ45 MODBUS 1M
Non géré en stock
A commander
28.17 € HT 33.80 € TTC
Schneider Electric
SCHZB5AZ905
Harmony clé de serrage de cabochon pour unité Ø22 mm
Non géré en stock
A commander
16.25 € HT 19.50 € TTC
Description
Désignation :
Variateur de vitesse - Altivar Process Atv630 - 11kw - 400/480v - Ip21
Description :
- Gamme de produits : Altivar process
- Fonction produit : Variateur de vitesse
- Application spécifique du produit : Process et utilités
- Nom abrégé de l'appareil : Atv630
- Variante : Version standard
- Destination du produit : Moteurs asynchrones,moteurs synchrones
- Mode d'installation : Montage au mur
- Filtre cem : Intégré conformément à en/iec 61800-3 catégorie c2 avec 50 m câble moteur maxi,intégré conformément à en/iec 61800-3 catégorie c3 avec 150 m câble moteur maxi
- Degré de protection ip : Ip21 conformément à iec 61800-5-1,ip21 conformément à iec 60529
- Degré de protection : Ul type 1 conformément à ul 508c
- Type de refroidissement : Convection forcée
- Fréquence d'alimentation : 50...60 hz (+/-5 %)
- Nombre de phases réseau : 3 phases
- [us] tension d'alimentation : 380...480 v (- 15...10 %)
- Puissance moteur kw : 11 kw (service normal),7.5 kw (service sévère)
- Puissance moteur hp : 15 hp (service normal),10 hp (service sévère)
- Courant de ligne : 19.8 aà 380 v (service normal),17 aà 480 v (service normal),14.1 aà 380 v (service sévère),12.5 aà 480 v (service sévère)
- Lcc présumé de ligne : 50 ka
- Puissance apparente : 14.1 kvaà 480 v (service normal),10.4 kvaà 480 v (service sévère)
- Courant de sortie permanent : 23.5 aà 4 khz (service normal),16.5 aà 4 khz (service sévère)
- Courant transitoire maximum : 25.85 a pendant 60 s (service normal),24.75 a pendant 60 s (service sévère)
- Profil de commande pour moteur asynchrone : Couple constant,couple variable,couple optimisé
- Profil contrôle moteur synchrone : Moteur à aimant permanent
- Fréquence de sortie du variateur de vitesse : 0.1...500 hz
- Fréquence de découpage nominale : 4 khz
- Fréquence de commutation : 2...12 khz réglable,4...12 khz avec réduction de courant
- Fonction de sécurité : Sto (safe torque off) sil 3
- Type d'entrée tor : 16 vitesses programmées
- Protocole du port communication : Ethernet,modbus série,modbus tcp
- Carte d’options : Position a
- Position a : carte de communication pour profinet
- Position a : carte de communication pour devicenet
- Position a : carte de communication pour modbus tcp/ethernet/ip
- Position a : carte de communication pour chaînage canopen rj45
- Position a : carte de communication pour canopen sub-d 9
- Position a : carte de communication pour canopen bornes à vis
- Position a/position b : carte d'extension d'e/s numérique et analogique
- Position a/position b : carte de sorties relais
Caractéristiques techniques
| Largeur | 171,0 mm |
| Hauteur | 409,0 mm |
| Profondeur | 233,0 mm |
| Avec élément de commande | Oui |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec interface optique | Oui |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Oui |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Ip21 |
| Avec prise pour ordinateur | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 480,0 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Oui |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Type de convertisseur | Convertisseur u |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 3 |
| Hacheur de freinage intégré | Non |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Oui |
| Fréquence de sortie max. | 500,0 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 11,0 kW |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Oui |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 480,0 V |
| Courant de sortie nominal i2n | 23,5 A |
| Supporte protocole bacnet | Non |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 0,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 2,0 |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 11,0 kW |
