Photo(s) non contractuelle(s)

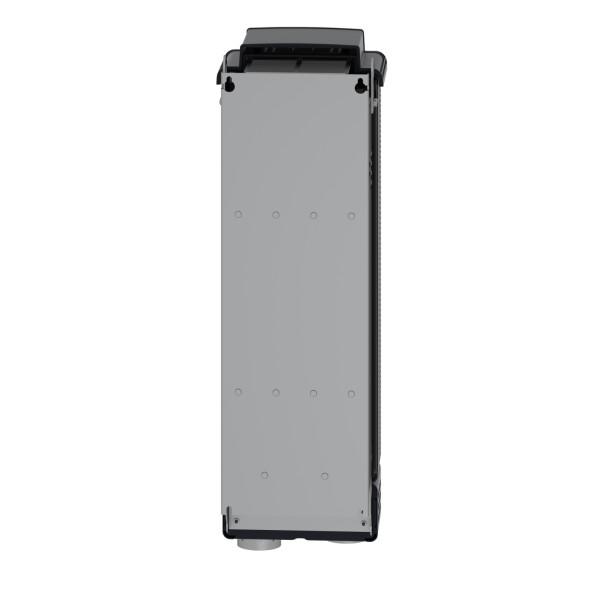

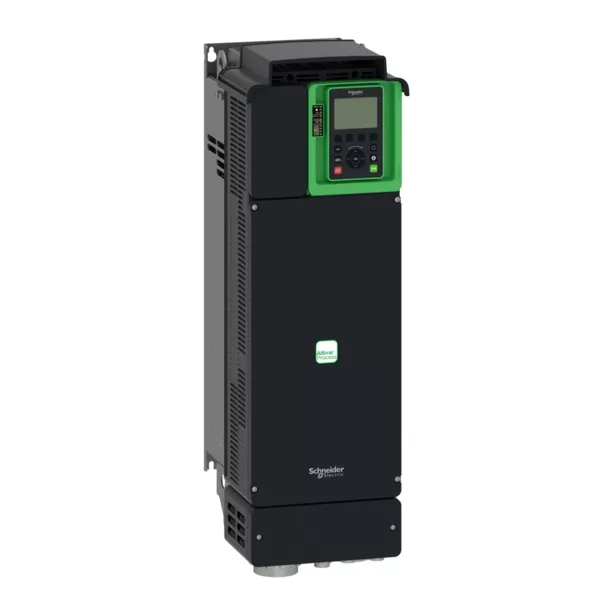

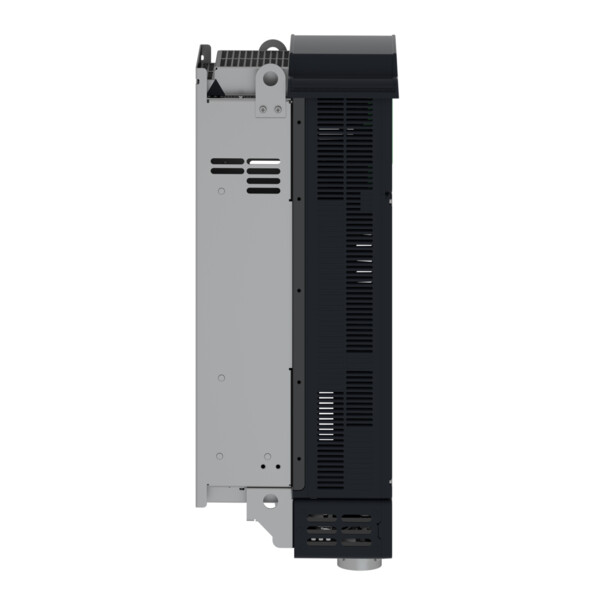

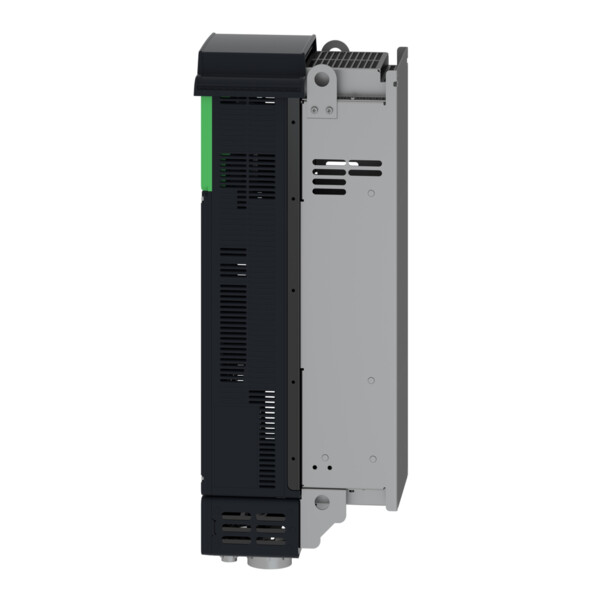

Variateur de vitesse - Altivar process atv630 30kw ip21 400-480v
3166.41 € HT 3799.69 € TTC
En stock - Il y a 2 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 7599 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3A1112
Kit De Montage Sur Porte Console Graphiq
Non géré en stock
A commander
50.59 € HT 60.71 € TTC
Schneider Electric
SCHVW3A3203
Module Extension E S Logi Que Et Analogiq
Non géré en stock
A commander
82.05 € HT 98.46 € TTC
Schneider Electric
SCHVW3A3204
Module Extension Sorties Relais
Non géré en stock
A commander
103.83 € HT 124.60 € TTC
Schneider Electric
SCHVW3A3607
CARTE ELECTRONIQUE OPTION PROFIBUS DP V1 ATV32 LXM 32
Non géré en stock
A commander
152.28 € HT 182.74 € TTC
Schneider Electric
SCHVW3A3608
CARTE ELECTRONIQUE OPTION CANOPEN 2XRJ45 ATV32 LXM 32
Non géré en stock
A commander
86.89 € HT 104.27 € TTC
Schneider Electric
SCHVW3A3609
CARTE ELECTRONIQUE DEVICE NET ATV32
Non géré en stock
A commander
189.53 € HT 227.44 € TTC
Schneider Electric
SCHVW3A3618
CARTE ELECTRONIQUE OPTION CANOPEN SUBD9 ATV32 LXM 32
Non géré en stock
A commander
100.76 € HT 120.91 € TTC
Schneider Electric
SCHVW3A3721
Altivar - carte de communication - ethernet ip/modbus tcp/ip double port
Non géré en stock
A commander
412.20 € HT 494.64 € TTC
Schneider Electric
SCHVW3A5305
Filtre Sortie Dv Dt Ip20 95a
Non géré en stock
A commander
536.49 € HT 643.79 € TTC
Schneider Electric
SCHVW3A5405
Filtre Sortie Sinus Ip20 95a
Non géré en stock
A commander
1382.14 € HT 1658.57 € TTC
Description
Variateur de Vitesse - Altivar Process ATV630 30kW IP21 400-480V par Schneider Electric
Le variateur de vitesse Altivar Process ATV630 de Schneider Electric est conçu pour offrir une performance optimale dans la gestion de la vitesse des moteurs électriques. Avec une puissance de 30 kW et une protection IP21, ce variateur est idéal pour une utilisation dans des environnements industriels exigeants. Il est compatible avec des tensions de 400 à 480V, ce qui le rend polyvalent pour diverses applications. Le modèle ATV630 est reconnu pour sa robustesse, sa fiabilité et ses capacités avancées de contrôle de moteur, permettant une efficacité énergétique accrue et une réduction des coûts opérationnels.
Les + du Produit :
- Optimisation de la consommation énergétique
- Fiabilité et robustesse pour les environnements industriels
- Compatibilité avec une large gamme de tensions (400-480V)
- Protection IP21 pour une utilisation en intérieur
- Facilité d'installation et de maintenance
Caractéristiques du Produit :
Caractéristiques Techniques
- Puissance : 30 kW
- Tension d'entrée : 400-480V
- Protection : IP21
- Fréquence de sortie : 0.1 à 500 Hz
- Température de fonctionnement : -10 à 50°C
- Dimensions : 310 x 232 x 233 mm
- Poids : 11 kg
- Interface utilisateur : Écran LCD intégré
- Protocoles de communication : Modbus, CANopen
Utilisation :
Pour utiliser le variateur de vitesse Altivar Process ATV630, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute installation.
- Fixez le variateur sur une surface plane et stable, en respectant les dimensions et les recommandations d'installation.
- Connectez les câbles d'alimentation et de moteur selon les schémas fournis dans le manuel d'installation.
- Configurez les paramètres de base via l'écran LCD intégré en suivant les instructions du manuel utilisateur.
- Testez le variateur en démarrant le moteur à basse vitesse et en vérifiant les paramètres de fonctionnement.
- Ajustez les paramètres avancés si nécessaire pour optimiser la performance et l'efficacité énergétique.
Recommandations
Pour une utilisation optimale du variateur de vitesse Altivar Process ATV630, il est recommandé de :
- Effectuer une maintenance régulière pour vérifier les connexions électriques et l'état général du variateur.
- Utiliser des câbles de qualité et de la bonne section pour éviter les pertes d'énergie et les surchauffes.
- Surveiller les températures de fonctionnement et assurer une ventilation adéquate autour du variateur.
- Mettre à jour le firmware du variateur pour bénéficier des dernières améliorations et fonctionnalités.
- Consulter le manuel utilisateur pour des conseils détaillés sur la configuration et le dépannage.
Caractéristiques techniques
| Largeur | 226,0 mm |
| Hauteur | 673,0 mm |
| Profondeur | 271,0 mm |
| Avec élément de commande | Oui |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec interface optique | Oui |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Oui |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Ip21 |
| Avec prise pour ordinateur | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 480,0 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Oui |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Type de convertisseur | Convertisseur u |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 3 |
| Hacheur de freinage intégré | Non |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Oui |
| Fréquence de sortie max. | 500,0 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 30,0 kW |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Oui |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 480,0 V |
| Courant de sortie nominal i2n | 61,5 A |
| Supporte protocole bacnet | Non |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 0,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 2,0 |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 30,0 kW |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
