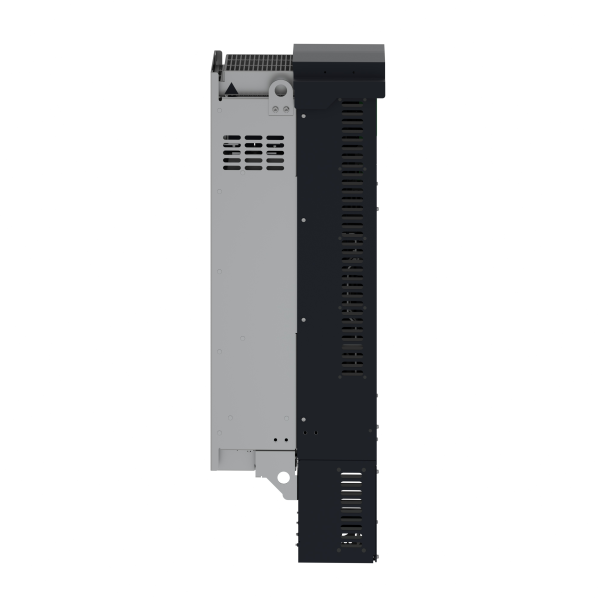

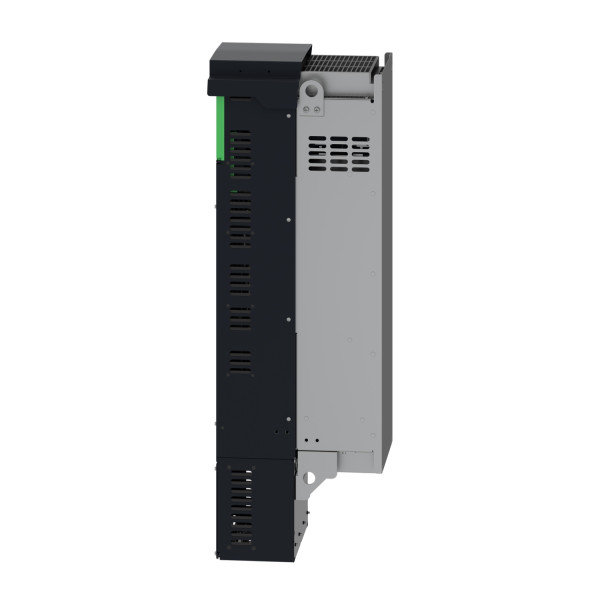

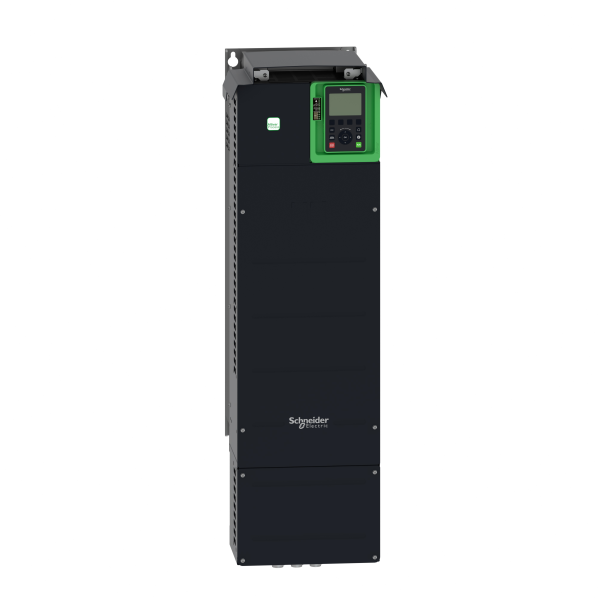

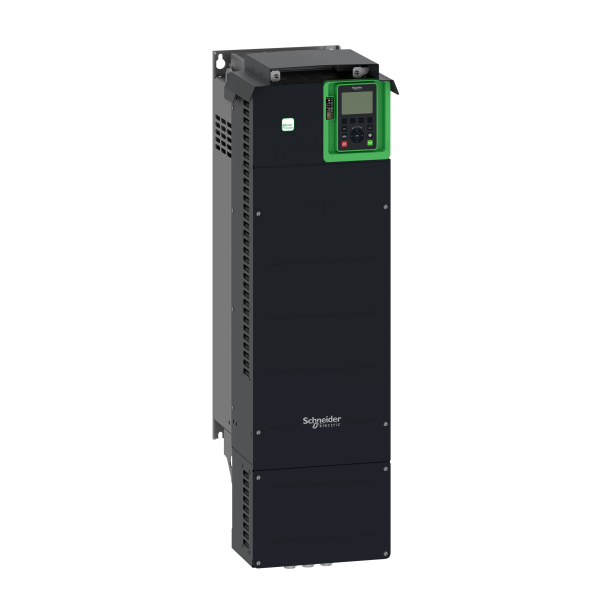

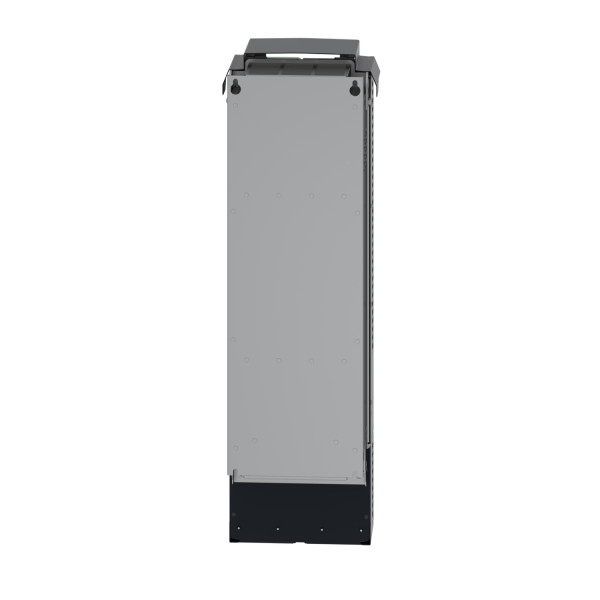

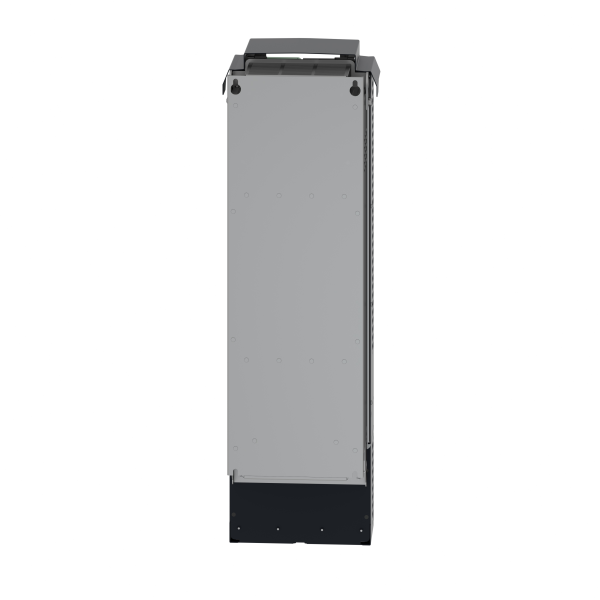

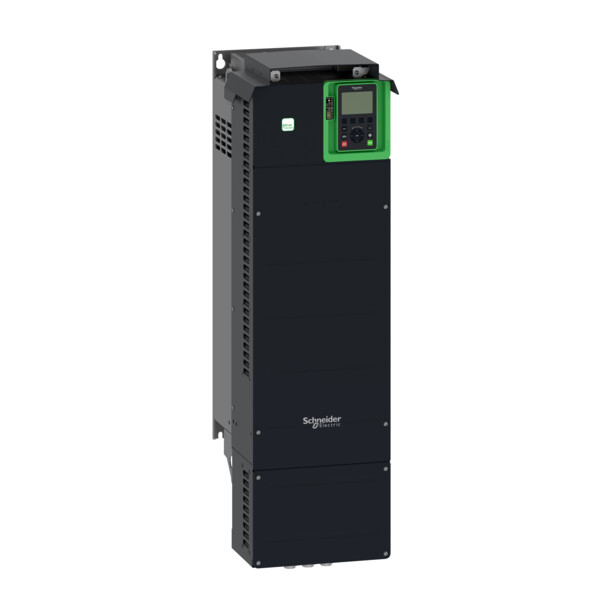

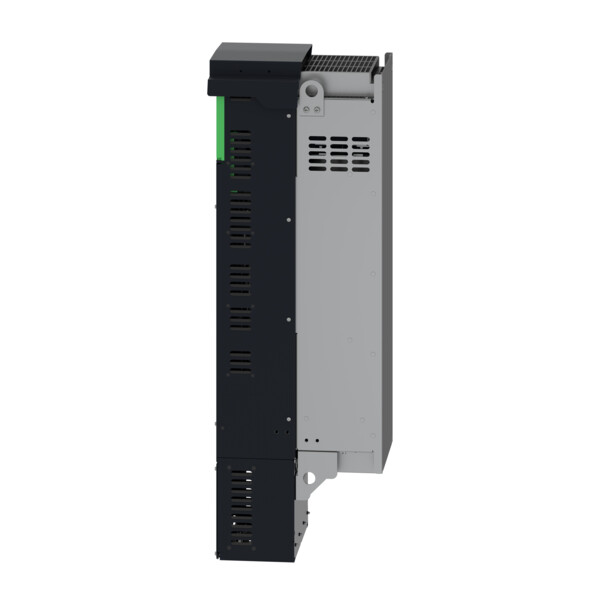

Variateur de vitesse - Altivar process atv630 55kw ip21 400-480v
4937.38 € HT 5924.86 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 11849 points de fidélité en achetant ce produit
Schneider Electric
SCHVW3A1112
Kit De Montage Sur Porte Console Graphiq
Non géré en stock
A commander
50.59 € HT 60.71 € TTC
Schneider Electric
SCHVW3A3203
Module Extension E S Logi Que Et Analogiq
Non géré en stock
A commander
82.05 € HT 98.46 € TTC
Schneider Electric
SCHVW3A3204
Module Extension Sorties Relais
Non géré en stock
A commander
103.83 € HT 124.60 € TTC
Schneider Electric
SCHVW3A3607
CARTE ELECTRONIQUE OPTION PROFIBUS DP V1 ATV32 LXM 32
Non géré en stock
A commander
152.28 € HT 182.74 € TTC
Schneider Electric
SCHVW3A3608
CARTE ELECTRONIQUE OPTION CANOPEN 2XRJ45 ATV32 LXM 32
Non géré en stock
A commander
86.89 € HT 104.27 € TTC
Schneider Electric
SCHVW3A3609
CARTE ELECTRONIQUE DEVICE NET ATV32
Non géré en stock
A commander
189.53 € HT 227.44 € TTC
Schneider Electric
SCHVW3A3618
CARTE ELECTRONIQUE OPTION CANOPEN SUBD9 ATV32 LXM 32
Non géré en stock
A commander
100.76 € HT 120.91 € TTC
Schneider Electric
SCHVW3A3721
Altivar - carte de communication - ethernet ip/modbus tcp/ip double port
Non géré en stock
A commander
412.20 € HT 494.64 € TTC
Schneider Electric
SCHVW3A5306
Filtre Sortie Dv Dt Ip00 180a
Non géré en stock
A commander
547.38 € HT 656.86 € TTC
Schneider Electric
SCHVW3A5406
Filtre Sortie Sinus Ip00 180a
Non géré en stock
A commander
1770.98 € HT 2125.18 € TTC
Description
Variateur de Vitesse - Altivar Process ATV630 55kW IP21 400-480V par Schneider Electric
Le variateur de vitesse Altivar Process ATV630 de Schneider Electric est un dispositif de contrôle de moteur conçu pour optimiser les performances des systèmes industriels. Avec une puissance de 55 kW et une protection IP21, ce variateur est idéal pour les applications nécessitant une régulation précise de la vitesse et du couple. Fonctionnant sur une plage de tension de 400-480V, il est particulièrement adapté aux environnements industriels exigeants. Grâce à ses fonctionnalités avancées, il permet d'améliorer l'efficacité énergétique et de réduire les coûts d'exploitation.
Les + du Produit :
- Optimisation de la performance énergétique
- Protection IP21 pour une utilisation en environnement industriel
- Large plage de tension de fonctionnement (400-480V)
- Facilité d'installation et de configuration
- Fiabilité et durabilité accrues
Caractéristiques du Produit :
- Puissance : 55 kW
- Indice de protection : IP21
- Tension d'alimentation : 400-480V
- Fréquence de sortie : 0,1 à 500 Hz
- Température de fonctionnement : -15°C à +50°C
- Humidité relative : 5% à 95% sans condensation
- Dimensions (L x l x H) : 310 x 237 x 572 mm
- Poids : 25 kg
Utilisation :
Pour utiliser le variateur de vitesse Altivar Process ATV630, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute installation.
- Montez le variateur sur une surface plane et stable, en respectant les recommandations de montage fournies dans le manuel d'installation.
- Connectez les câbles d'alimentation et de moteur selon les schémas de câblage fournis.
- Configurez les paramètres de base via l'interface utilisateur intégrée ou à l'aide du logiciel de configuration.
- Effectuez des tests de fonctionnement pour vérifier que le variateur contrôle correctement la vitesse et le couple du moteur.
- Surveillez régulièrement les performances et ajustez les paramètres si nécessaire pour optimiser l'efficacité énergétique.
Recommandations
Pour une utilisation optimale du variateur de vitesse Altivar Process ATV630, suivez ces recommandations :
- Effectuez une maintenance régulière pour assurer la longévité et la fiabilité du variateur.
- Utilisez des câbles de qualité appropriée pour les connexions électriques afin de minimiser les pertes et les interférences.
- Surveillez les conditions environnementales (température, humidité) pour éviter les dysfonctionnements.
- Consultez le manuel d'utilisation pour des instructions détaillées sur la configuration et le dépannage.
- En cas de doute, faites appel à un professionnel qualifié pour l'installation et la maintenance.
Caractéristiques techniques
| Largeur | 290,0 mm |
| Hauteur | 922,0 mm |
| Profondeur | 323,0 mm |
| Avec élément de commande | Oui |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec interface optique | Oui |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Oui |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Ip21 |
| Avec prise pour ordinateur | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 480,0 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Oui |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Type de convertisseur | Convertisseur u |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 3 |
| Hacheur de freinage intégré | Non |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Oui |
| Fréquence de sortie max. | 500,0 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 55,0 kW |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Oui |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 480,0 V |
| Courant de sortie nominal i2n | 106,0 A |
| Supporte protocole bacnet | Non |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 0,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 2,0 |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 55,0 kW |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
