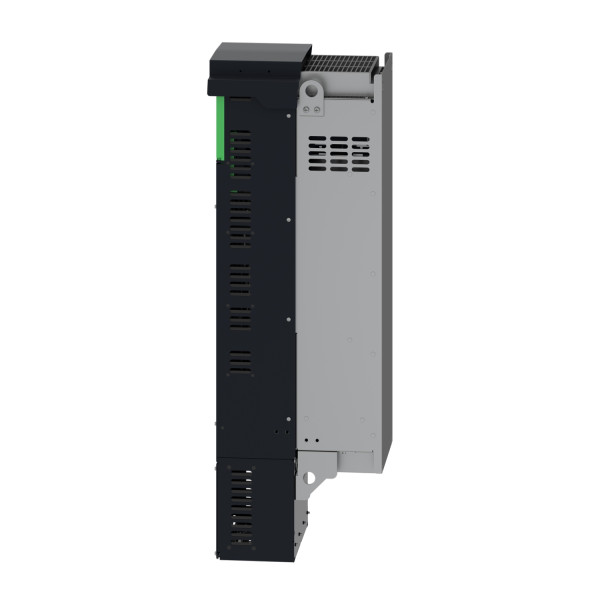

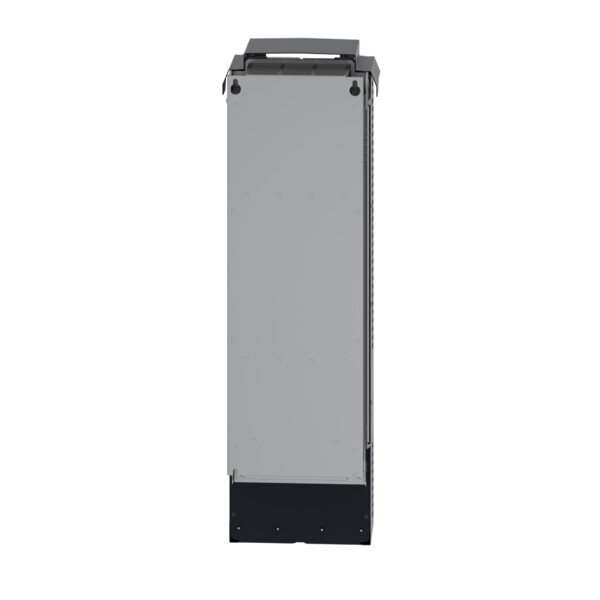

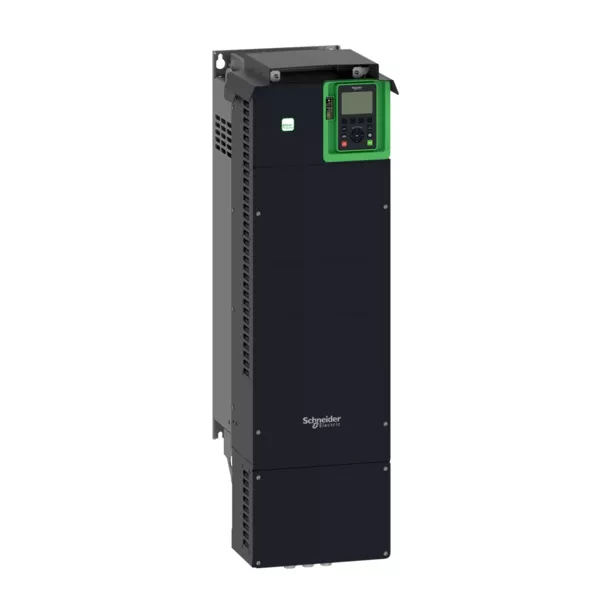

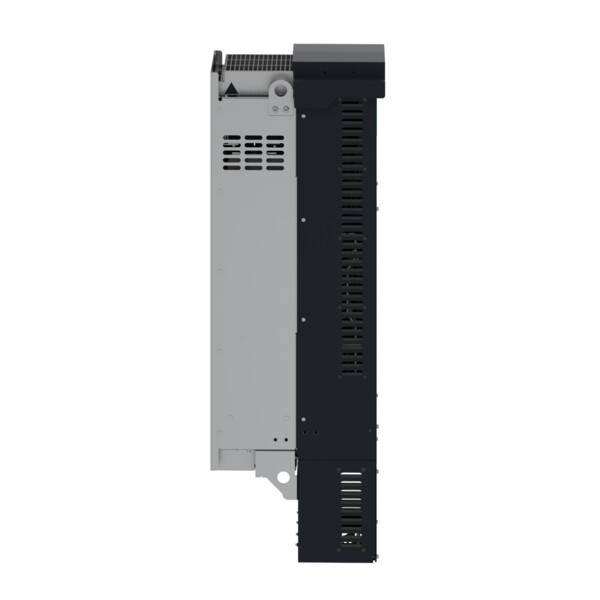

Variateur de vitesse - Altivar process atv630 75kw ip21 400-480v
5862.38 € HT 7034.86 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 12000 points de fidélité en achetant ce produit
Description
Variateur de Vitesse - Altivar Process ATV630 75kW IP21 400-480V par Schneider Electric
Le variateur de vitesse Altivar Process ATV630 de Schneider Electric est conçu pour offrir une performance optimale dans la gestion de la vitesse des moteurs électriques. Avec une puissance de 75 kW et une protection IP21, ce variateur est idéal pour une utilisation dans des environnements industriels exigeants. Il fonctionne avec une tension de 400-480V, ce qui le rend compatible avec une large gamme d'applications. Ce produit est particulièrement adapté pour les secteurs de l'eau, des mines, des minéraux et des métaux, ainsi que pour les industries de l'énergie et des infrastructures.
Les + du Produit :
- Optimisation de la consommation énergétique
- Amélioration de la durée de vie des équipements
- Facilité d'installation et de configuration
- Compatibilité avec une large gamme de moteurs
- Robustesse et fiabilité dans des environnements industriels
Caractéristiques du Produit :
- Puissance : 75 kW
- Indice de protection : IP21
- Tension d'alimentation : 400-480V
- Fréquence de sortie : 0,1 à 500 Hz
- Température de fonctionnement : -15 à 50°C
- Dimensions (L x H x P) : 310 x 850 x 320 mm
- Poids : 45 kg
- Interface utilisateur : Écran LCD intégré
- Communication : Modbus, Ethernet, CANopen
- Certifications : CE, UL, CSA
Utilisation :
Pour utiliser le variateur de vitesse Altivar Process ATV630, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant toute installation.
- Montez le variateur sur une surface plane et stable, en respectant les recommandations de ventilation.
- Connectez les câbles d'alimentation et de moteur selon le schéma de câblage fourni dans le manuel d'installation.
- Configurez les paramètres de base via l'écran LCD intégré ou à l'aide du logiciel de configuration.
- Effectuez un test de fonctionnement pour vérifier que le variateur contrôle correctement la vitesse du moteur.
- Surveillez régulièrement les performances et ajustez les paramètres si nécessaire pour optimiser l'efficacité énergétique.
Recommandations
Pour une utilisation optimale du variateur de vitesse Altivar Process ATV630, suivez ces recommandations :
- Effectuez une maintenance régulière pour assurer la longévité et la fiabilité du produit.
- Utilisez des câbles et des connecteurs de qualité pour éviter les pertes de puissance et les interférences.
- Surveillez les températures de fonctionnement et assurez une ventilation adéquate pour éviter la surchauffe.
- Consultez le manuel d'utilisateur pour des instructions détaillées sur la configuration et le dépannage.
- En cas de doute, contactez le support technique de Schneider Electric pour obtenir de l'aide.
Caractéristiques techniques
| Largeur | 290,0 mm |
| Hauteur | 922,0 mm |
| Profondeur | 323,0 mm |
| Avec élément de commande | Oui |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 1,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 0,0 |
| Avec interface optique | Oui |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Oui |
| Protocole pris en charge pour can | Non |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Non |
| Indice de protection (ip) | Ip21 |
| Avec prise pour ordinateur | Non |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 480,0 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Oui |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Type de convertisseur | Convertisseur u |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 3 |
| Hacheur de freinage intégré | Non |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Oui |
| Fréquence de sortie max. | 500,0 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 75,0 kW |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Oui |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 480,0 V |
| Courant de sortie nominal i2n | 145,0 A |
| Supporte protocole bacnet | Non |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 0,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 2,0 |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 75,0 kW |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
