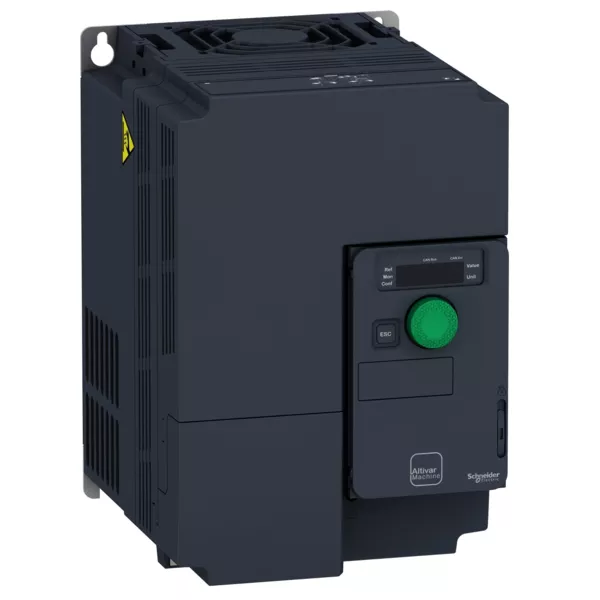

Variateur de vitesse machine - Altivar 320 -7,5kw - 400v - format compact
720.83 € HT 865.00 € TTC
En stock - Il y a 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1730 points de fidélité en achetant ce produit
Description
Variateur de vitesse machine - Altivar 320 -7,5kw - 400v - format compact
Caractéristiques principales :
Gamme de produits : Altivar Machine ATV320
Fonction produit : Variateur de vitesse
Application spécifique du produit : Machines complexes
Nom de l'appareil : ATV320
Format du lecteur : Compact
Destination du produit : Moteurs asynchronesMoteurs synchrones
Filtre cem : Intégré
Degré de protection ip : IP20 se conformer à IEC 60529IP20 se conformer à IEC 61800-5-1
Degré de protection : UL type 1
Type de refroidissement : Ventilateur
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…500 V (- 15...10 %)
Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
Puissance moteur kw : 7,5 kW pour surcharge importante
Puissance moteur hp : 10 hp pour surcharge importante
Courant de ligne : 25.5 A à 380 V pour surcharge importante19,6 A à 500 V pour surcharge importante
Courant de court-circuit présumé de ligne : 22 kA
Puissance apparente : 17 kVA à 500 V pour surcharge importante
Courant de sortie permanent : 17 A à 4 kHz pour surcharge importante
Courant transitoire maximum : 25,5 A pendant 60 s pour surcharge importante
Fréquence de découpage nominale : 4 kHz
Fréquence de commutation : 2...16 kHz adjustable with derating factor
Protocole de communication : CANopenModbus série
Carte d’options : Module de communication: DeviceNetModule de communication: Profibus DP V1Module de communication: ProfinetModule de communication: Ethernet PowerlinkCommunication module: CANopenCommunication module: EtherCATCommunication module: Ethernet IP/Modbus TCP
Caractéristiques complémentaires :
Variante : Version standard
Tension de sortie :
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Variateur: protection thermiqueVariateur: surintensité entre phases de sortie et terreVariateur: coupures de phase en entréeVariateur: protection surchauffeVariateur: court-circuit entre les phases du moteur
Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0,012/50 Hz
Raccordement électrique : Bornier à vis
Type de connecteur : 1 RJ45 for Modbus/CANopen on terminal
Interface physique : 2-wire RS 485 for Modbus/CANopen
Trame de transmission : RTU pour Modbus série
Vitesse de transmission : 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen
Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus série
Type de polarisation : Aucune impédance pour Modbus
Nombre d'adresses : Pour CANopenPour Modbus
Méthode d'accès : Esclave pour CANopen
Signalisation locale : 1 LED vert pour exécution CANopen1 LED rouge pour erreur CANopen1 LED rouge pour défaut de variateur
Largeur : 150 mm
Hauteur : 232 mm
Profondeur : 178 mm
Poids : 3,6 kg
Caractéristiques techniques
| Largeur | 150,0 mm |
| Hauteur | 232,0 mm |
| Profondeur | 178,0 mm |
| Avec élément de commande | Oui |
| Protocole pris en charge pour lon | Non |
| Nombre d'interfaces matérielles industrial ethernet | 0,0 |
| Nombre d'interfaces matérielles en série rs-232 | 0,0 |
| Nombre d'interfaces matérielles en série rs-422 | 0,0 |
| Nombre d'interfaces matérielles en série rs-485 | 1,0 |
| Nombre d'interfaces matérielles en série tty | 0,0 |
| Nombre d'interfaces matérielles usb | 0,0 |
| Nombre d'interfaces matérielles parallèles | 0,0 |
| Nombre d'autres interfaces matérielles | 1,0 |
| Avec interface optique | Non |
| Protocole pris en charge pour tcp/ip | Oui |
| Protocole pris en charge pour asi | Non |
| Protocole pris en charge pour profibus | Oui |
| Protocole pris en charge pour can | Oui |
| Protocole pris en charge pour interbus | Non |
| Supporte le protocole knx | Non |
| Supporte protocole modbus | Oui |
| Protocole pris en charge pour data-highway | Non |
| Supporte le protocole devicenet | Oui |
| Protocole pris en charge pour suconet | Non |
| Protocole pris en charge pour autres systèmes de bus | Oui |
| Indice de protection (ip) | Ip20 |
| Avec prise pour ordinateur | Oui |
| Protocole pris en charge pour sercos | Non |
| Protocole pris en charge pour interbus-safety | Non |
| Tension du secteur | 500,0 V |
| Fréquence du secteur | 50/60 hz |
| Fonctionnement possible à quatre quadrants | Oui |
| Nombre d'interfaces matérielles profinet | 0,0 |
| Type de convertisseur | Convertisseur u |
| Nombre de phases de sortie | 3 |
| Nombre de phases d'entrée | 3 |
| Hacheur de freinage intégré | Oui |
| Convient pour environnement industriel | Oui |
| Utilisation autorisée en zone résidentielle et commerciale | Non |
| Protocole pris en charge pour as-interface safety at work | Non |
| Protocole pris en charge pour devicenet safety | Non |
| Protocole pris en charge pour ethernet/ip | Oui |
| Protocole pris en charge pour foundation fieldbus | Non |
| Protocole pris en charge pour profinet cba | Non |
| Protocole pris en charge pour profinet io | Oui |
| Protocole pris en charge pour profisafe | Non |
| Protocole pris en charge pour safetybus p | Non |
| Tension de sortie max. | 550,0 V |
| Supporte protocole bacnet | Non |
| Degré de protection (nema) | 1 |
| Nombre d’entrées numériques | 6,0 |
| Nombre de sorties numériques | 1,0 |
| Nombre d’entrées analogiques | 3,0 |
| Nombre de sorties analogiques | 1,0 |
| Fréquence de sortie max. | 599,0 Hz |
| Puissance utile max. en charge linéaire sous tension de sortie assignée | 7,5 kW |
| Puissance utile max. en charge quadratique sous tension de sortie assignée | 7,5 kW |
| Tolérance relative de tension du réseau symétrique | 10,0 % |
| Tolérance relative de fréquence du réseau symétrique | 5,0 % |
| Courant de sortie nominal i2n | 17,0 A |
