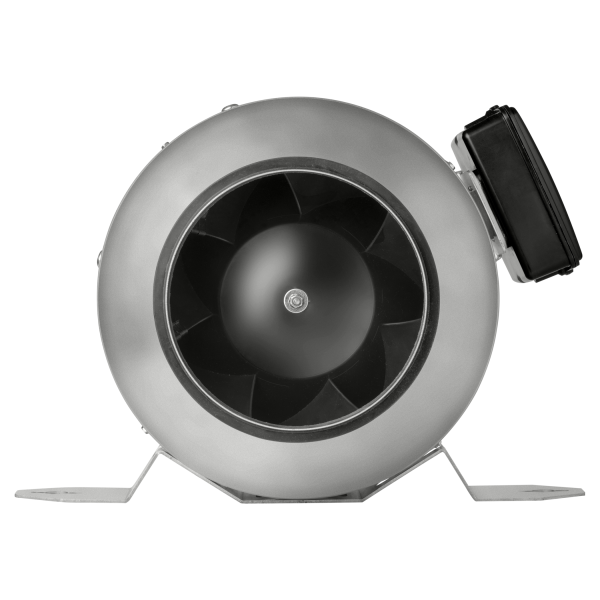

Ventilateur de conduit à vitesse ajustable S&P Unelvent JETLINE 06 600m³/h
445.60 € HT 534.72 € TTC
Dont éco participation : 0.38 €
Non géré en stock - A commander chez notre fournisseur
Expédition sous 22-27 jours Délai estimatif
Jusqu'à 1069 points de fidélité en achetant ce produit
Description
Ventilateur Ultra-compact Série Jetline
Gamme de ventilateurs en ligne pour conduits circulaires, conçus pour obtenir des performances aérauliques élevées dans un profil très compact et à faibles niveaux sonores. La gamme est composée de 7 diamètres et couvre une plage de débits allant de 260 à 1610 m3/h.
APPLICATIONS

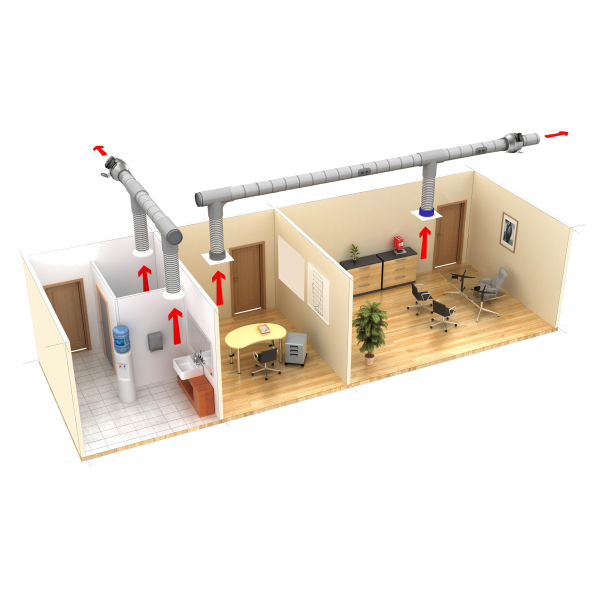

Ventilateur ultra-compact pour le renouvellement d&39;air en locaux tertiaires ou industriels
Installation déportée en réseau de gaines de grandes longueurs
Le variateur est intégré, pour un réglage optimal sur chantier
CARACTERISTIQUES
Ventilateur en tôle d&39;acier galvanisée équipé de joints d&39;étanchéité.
Incorporation d&39;un diffuseur au soufflage pour améliorer l&39;écoulement du flux d&39;air, le rendement et réduire le niveau sonore.
Etanchéité optimum entre la carcasse métallique et la directrice en plastique injecté afin d&39;éviter toute fuite d&39;air
Silent-block entre le moteur et la directrice pour limiter la transmission des vibrations de l’ensemble moteur-turbine permettant de baisser le niveau sonore
Optimisation de la géométrie de la turbine pour obtenir un produit compact, améliorer le rendement et réduire le niveau sonore
Boîte à bornes IP65 orientable en plastique injecté bi-matière étanche avec la carcasse du ventilateur
Le pied support fourni permet le montage en 2 positions du ventilateur en changeant les points de fixation (vis pré-serrées en usine)
Moteur AC monophasé à rotor extérieur et à vitesse variable :
220-240V-50/60Hz*, classe F, IP 44 (*sauf JETLINE 16 - 230-240V-50Hz)
Vitesse variable en tension
Protection thermique à réarmement manuel
Température de travail: -20 / 60ºC
GAMME
JETLINE 03 : 300 m3/h
JETLINE 06 : 600 m3/h
JETLINE 10 : 1000 m3/h
JETLINE 12 : 1200 m3/h
JETLINE 16: 1600 m3/h
LES PLUS
+ Compacité maximale
+ Niveau sonore minimal
+ Performances optimales
+ Seul ventilateur standard conforme ERP
+ Vitesse variable
Caractéristiques techniques
| Matériau du boîtier/corps | Acier |
| Volume d'air non chargé | 750 m³/h |
| Volume d'air avec pression 2 | 519.106 m³/h |
| Volume d'air avec pression 3 | 41.2566 m³/h |
| Pression 2 | 175 Pa |
| Pression 3 | 400 Pa |
| Puissance absorbée | 0.084 W |
| Avec protection thermique | Oui |
| Moteur à courant continu | Non |
| Entraînement indirect | Non |
| Raccordement électrique | Borne de raccordement |
| Indice de protection (ip) | Ip44 |
| Moteur 2 vitesses | Non |
| Adapté à une commande électronique | Oui |
| Adapté à la régulation de fréquence | Non |
| Convient pour réglage basse tension | Non |
| Adapté à une régulation par transfo | Oui |
| Avec inversion de polarité | Non |
| Longueur | 323 mm |
| Diamètre de boîtier | 252 mm |
| Diamètre du canal | 155 mm |
| Raccordement | Extrémité pointue |
| Tension de raccordement | 230 V |
| Température maximale de l'air | 60 °C |
