Zelio Control Rm35 - Relais Sur/sous-intensité - 1,5 à 15a - 2of - 24v-240vca/cc
202.65 € HT 243.18 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 486 points de fidélité en achetant ce produit
Description
Zelio Control RM35 - Relais Sur/Sous-Intensité par Schneider Electric
Le relais de contrôle de sur/sous-intensité Zelio Control RM35 de Schneider Electric est un dispositif essentiel pour la surveillance et la protection des circuits électriques. Conçu pour détecter les variations de courant, ce relais est capable de surveiller des intensités allant de 1,5 à 15 A. Il est équipé de deux contacts de sortie (2OF) et fonctionne avec une alimentation polyvalente de 24V à 240V en courant alternatif ou continu. Ce relais est idéal pour les applications industrielles et commerciales nécessitant une surveillance précise et fiable des courants électriques.
Les + du Produit :
- Surveillance précise des courants de 1,5 à 15 A
- Double contact de sortie pour une flexibilité accrue
- Compatibilité avec une large gamme de tensions d'alimentation (24V-240V AC/DC)
- Fiabilité et robustesse de la marque Schneider Electric
- Installation et configuration faciles
Caractéristiques du Produit :
- Plage de courant surveillée : 1,5 à 15 A
- Type de sortie : 2 contacts OF (ouvert/fermé)
- Tension d'alimentation : 24V à 240V AC/DC
- Dimensions : 22,5 mm de largeur
- Température de fonctionnement : -20°C à +50°C
- Température de stockage : -40°C à +70°C
- Indice de protection : IP20
- Montage : Rail DIN
- Consommation : 3 VA (AC) / 1,5 W (DC)
- Poids : 0,1 kg
Utilisation :
Pour utiliser le relais Zelio Control RM35, suivez les étapes suivantes :
- Montez le relais sur un rail DIN dans le tableau électrique.
- Connectez les bornes d'alimentation aux sources de tension appropriées (24V-240V AC/DC).
- Branchez les circuits de surveillance aux bornes de courant du relais.
- Réglez les seuils de surintensité et de sous-intensité selon les besoins de votre application.
- Testez le relais pour vérifier son bon fonctionnement en simulant des variations de courant.
Recommandations
Pour une utilisation optimale du relais Zelio Control RM35, suivez ces recommandations :
- Assurez-vous que les connexions électriques sont correctement serrées pour éviter les faux contacts.
- Vérifiez régulièrement les réglages des seuils de courant pour s'assurer qu'ils correspondent aux besoins de votre application.
- Nettoyez périodiquement le relais et le tableau électrique pour éviter l'accumulation de poussière et de débris.
- En cas de dysfonctionnement, consultez le manuel d'utilisation ou contactez le support technique de Schneider Electric.
Finder
FID077024
Relais embrochable 4rt 7a 230vac bouton test + indicateur mecanique (553482300040)
5,0 (5)
En stock
33 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRM35LM33MW
Relais de contrôle de niveau de liquide Zelio RM35-L - 240Vca/cc
En stock
2 produit(s) disponible(s)
56.50 € HT 67.80 € TTC
Schneider Electric
SCHRXM4AB2BD
Relais miniature 4 CO avec Led 24 V DC
En stock
57 produit(s) disponible(s)
5.76 € HT 6.91 € TTC
Schneider Electric
SCHRM17TG20
Zelio control, ordre et absence de phase, triphasé, 208-440VAC
En stock
2 produit(s) disponible(s)
82.46 € HT 98.95 € TTC
Finder
FID259109
Support pour 5534 a vis etrier metal (9474SMA)
4,8 (8)
En stock
19 produit(s) disponible(s)
2.94 € HT 3.53 € TTC
Schneider Electric
SCHRE17LAMW
Zelio Time RE17 - Relais Temporisé Travail - Sortie Statique - 24 A 240 VAC / CC
Rupture temporaire
A commander
48.80 € HT 58.56 € TTC
Schneider Electric
SCHRXZE2M114
Zelio RXZ - embase pour relais miniature - avec contacts mixtes - borne à vis
En stock
17 produit(s) disponible(s)
4.11 € HT 4.93 € TTC
Finder
FID258911
Support de Fixation pour Relais Industriel Finder
5,0 (1)
En stock
23 produit(s) disponible(s)
3.50 € HT 4.20 € TTC
Finder
FID076645
Relais Industriel 7 A Série 55 Finder – 4 Contacts Inverseur - Tension Nominale Bobine 24 V DC (553490240040)
En stock
14 produit(s) disponible(s)
4.65 € HT 5.58 € TTC
Schneider Electric
SCHRXM4AB1P7
RELAIS MINIATURE 4 CO 230 V AC
5,0 (1)
En stock
38 produit(s) disponible(s)
7.12 € HT 8.54 € TTC
Finder
FID079424
Relais Industriel Embrochable 7 A 24 Vac 4 Contacts Inverseurs Série 55 Finder – avec Bouton Test et Indicateur Mécanique
5,0 (4)
En stock
11 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRXZE2M114M
Zelio RXZ - embase pour relais miniature - avec contacts mixtes - connecteurs
En stock
68 produit(s) disponible(s)
4.23 € HT 5.08 € TTC
Schneider Electric
SCHRXM4AB1BD
Zelio Relay RXM - relais miniature - embrochable - test - 4OF - 12A - 24VDC
En stock
28 produit(s) disponible(s)
4.33 € HT 5.20 € TTC
Finder
FID079431
Relais Industriel Embrochable 7 A 12 Vdc 4 Contacts Inverseurs Série 55 Finder – avec Bouton Test et Indicateur Mécanique
5,0 (1)
En stock
9 produit(s) disponible(s)
4.58 € HT 5.50 € TTC
Schneider Electric
SCHRXM4AB2P7
Relais miniature Schneider Harmony Relay RXM embrochable test+DEL 4OF 6A 230VAC
En stock
86 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
Schneider Electric
SCHRXM4AB2B7
RELAIS MINIATURE 4 CO AVEC LED 24 V AC
En stock
76 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Soit un total de 74.20 € HT Soit un total de 89.00 € TTC
BLM
BLM525309
Boite de dérivation Optibox BLM 80x80x42 mm - étanche - faces lisses - polypropylène - IP65 - IK07 - gris
5,0 (1)
En stock
20 produit(s) disponible(s)
1.05 € HT 1.26 € TTC
Legrand
LEG406771
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 2A - courbe C
4,8 (19)
Offre limitée
1284 produit(s) disponible(s)
10.67 € HT 12.80 € TTC
Legrand
LEG412926
Voyant à LED Simple Vert 110 V à 400 V 1 Module CX3 Legrand
5,0 (4)
En stock
13 produit(s) disponible(s)
8.33 € HT 10.00 € TTC
Legrand
LEG412927
Voyant à simple LED CX³ Legrand - 1 module - calotte rouge - plastique - IP40 - IK04
5,0 (1)
Offre limitée
12 produit(s) disponible(s)
8.70 € HT 10.44 € TTC
7.17 € HT 8.60 € TTC
Legrand
LEG092004
Mini boite de dérivation Plexo rectangulaire faible encombrement 80x43x34mm avec 10 embouts pour câbles et tubes 7mm à 16mm petite taille
En stock
173 produit(s) disponible(s)
1.37 € HT 1.64 € TTC
CNTCOUDE16

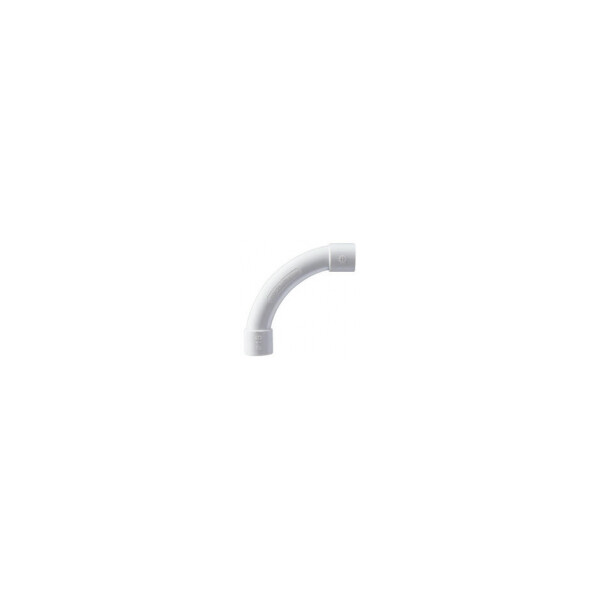

Coude diamètre 16 pour tubes IRL
En stock
73 produit(s) disponible(s)
0.24 € HT 0.29 € TTC
Caractéristiques techniques
| Largeur | 35,0 mm |
| Hauteur | 90,0 mm |
| Profondeur | 73,0 mm |
| Plage de mesure du courant | 15,0 A |
| Plage de mesure du courant | 0,15 A |
| Transformateur de mesure de courant externe | Non |
| Avec pinces amovibles | Non |
| Fenêtre monophasée possible | Oui |
| Fenêtre triphasée possible | Non |
| Sous-intensité de courant monophasée possible | Oui |
| Sous-intensité de courant triphasée possible | Non |
| Surintensité de courant monophasée possible | Oui |
| Surintensité de courant triphasée possible | Non |
| Contient une fonction tension continue-sous-intensité de courant | Oui |
| Contient une fonction tension continue-surintensité de courant | Oui |
| Fonction fenêtre de courant continu | Oui |
| Finition du raccordement électrique | Raccordement à vis |
| Tension d'alimentation de courant nominal us à ca 50 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 50 hz | 24 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240,0 V |
| Tension d'alimentation de courant nominal us à ca 60 hz | 240 V |
| Tension d'alimentation de courant nominal us cc | 240,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Délai de retardement du déclenchement max. admissible | 30,0 s |
| Délai de retardement du déclenchement min. réglable | 0,1 s |
| Type de tension d'actionnement | Ac/dc |
| Nombre de contacts en tant que contacts à ouverture | 2,0 |
| Nombre de contacts en tant que contacts à fermeture | 2,0 |
| Nombre de contacts en tant qu'inverseurs | 2,0 |
