Photo(s) non contractuelle(s)

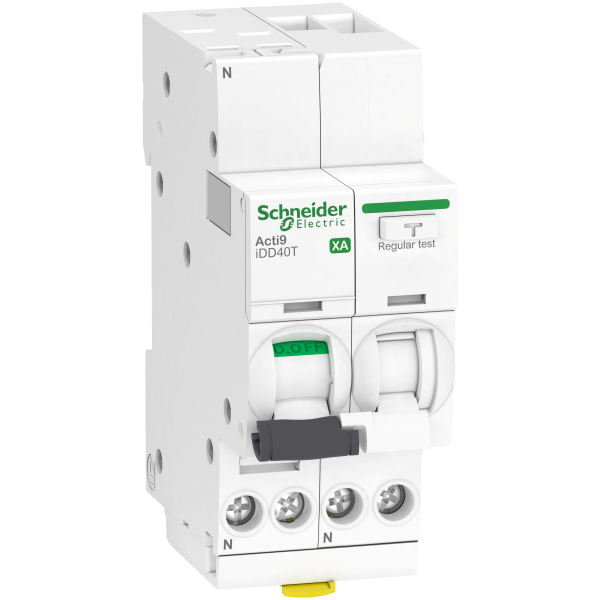

Acti9 idd40t xa - disjoncteur différentiel auto - 1p+n c 16a 4500a/6ka 30ma a si
206.33 € HT 247.60 € TTC
En stock - Il y a 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 495 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
53.92 € HT 64.70 € TTC
Schneider Electric
SCHA9A26500
Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes
Non géré en stock
A commander
216.27 € HT 259.52 € TTC
Schneider Electric
SCHA9A26898

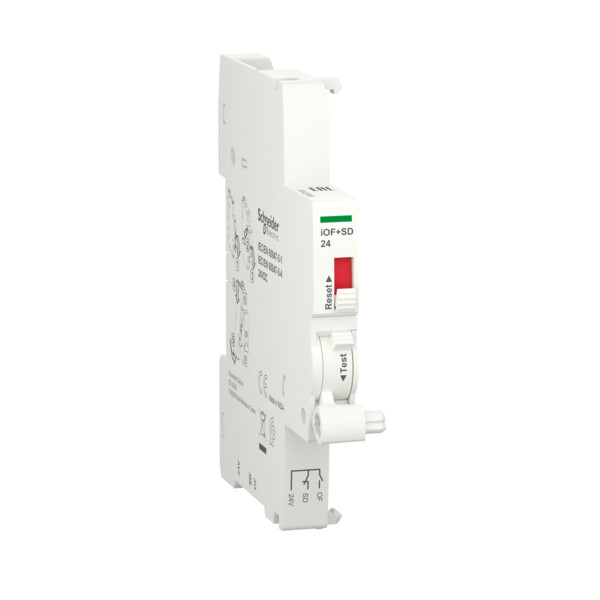

Acti9 - auxiliaire iof+sd24 - commande signalisation par le bas pour smartlink
Non géré en stock
A commander
39.58 € HT 47.50 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
35.67 € HT 42.80 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
40.26 € HT 48.31 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
60.17 € HT 72.20 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider
Rupture temporaire
A commander
28.55 € HT 34.26 € TTC
Schneider Electric
SCHA9A26947

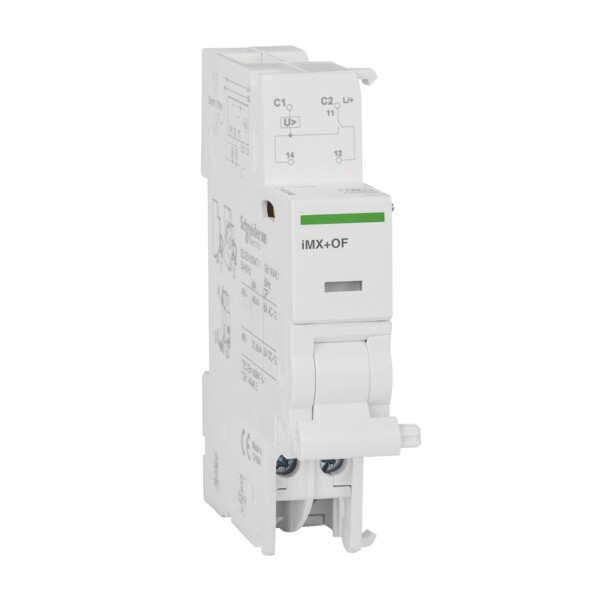

Acti9, iMX+OF déclench. à émission tension + contact aux. 48VCA/CC
Non géré en stock
A commander
73.17 € HT 87.80 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
64.43 € HT 77.32 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
En stock
1 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
Schneider Electric
SCHA9A26963

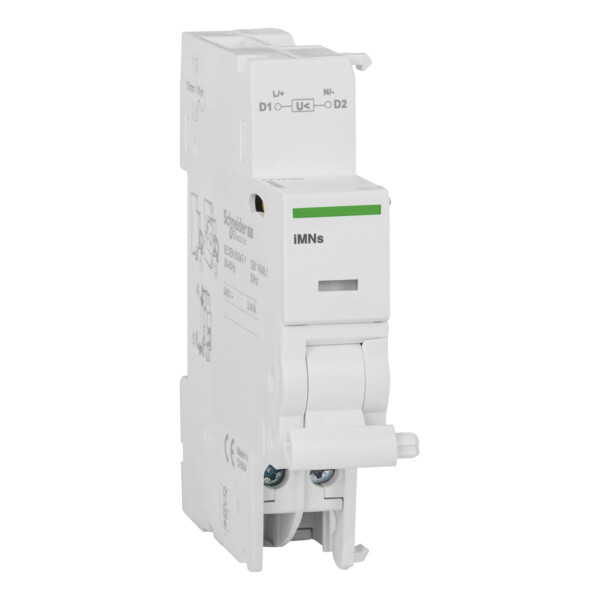

Acti9, iMNs déclencheur à minimum de tension retardé 220...240VCA 0,2s
Non géré en stock
A commander
111.75 € HT 134.10 € TTC
Schneider Electric
SCHA9A26969
Déclencheur à Minimum de Tension 220 à 240 VCA Acti9 iMNx Schneider – Indépendant de la Tension d’Alimentation
Rupture temporaire
A commander
36.58 € HT 43.90 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
69.30 € HT 83.16 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9MEM1560
Powertag - capteur de mesure radio-fréquence - vigi dt40/ic60 - 1p+n 63a - am/av
Non géré en stock
A commander
117.49 € HT 140.99 € TTC
Schneider Electric
SCHA9XPA648

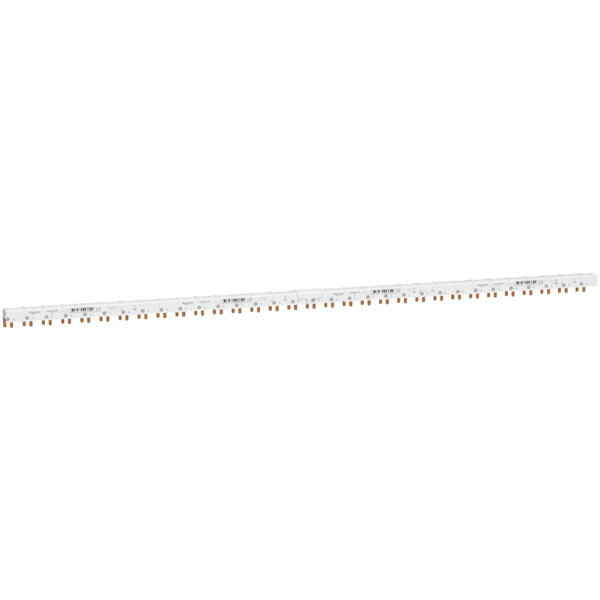

Acti9 idt40 - répartiteur horizontal - 1p+n avec aux - 9 mm - 48 modules - 80a
Non géré en stock
A commander
91.91 € HT 110.29 € TTC
Soit un total de 459.55 € HT Soit un total de 551.45 € TTC
Schneider Electric
SCHA9XPA748
Acti9 idt40 - répartiteur horizontal - 3p+n avec aux - 9 mm - 48 modules - 80a
Non géré en stock
A commander
98.36 € HT 118.03 € TTC
Soit un total de 491.80 € HT Soit un total de 590.15 € TTC
Schneider Electric
SCHA9XPV648
Acti9 idt40 - répartiteur horizontal - 1p+n avec aux et vigi 9 mm - 48 modules
Non géré en stock
A commander
98.29 € HT 117.95 € TTC
Soit un total de 491.45 € HT Soit un total de 589.75 € TTC
Schneider Electric
SCHA9XPV748
Acti9 idt40 - répartiteur horizontal - 3p+n avec aux et vigi 9 mm - 48 modules
Non géré en stock
A commander
95.70 € HT 114.84 € TTC
Soit un total de 478.50 € HT Soit un total de 574.20 € TTC
Description
Acti9 idd40t xa - Disjoncteur différentiel auto par Schneider Electric
Le disjoncteur différentiel automatique Acti9 idd40t xa de Schneider Electric est un dispositif de protection électrique avancé conçu pour assurer la sécurité et la fiabilité de vos installations électriques. Ce modèle spécifique, avec une capacité de 1P+N, est calibré pour un courant nominal de 16A et offre une protection contre les courts-circuits jusqu'à 4500A/6kA. Il intègre également une sensibilité de 30mA de type A SI, garantissant une détection précise des courants de fuite pour une protection optimale contre les chocs électriques.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits.
- Sensibilité de 30mA pour une détection précise des courants de fuite.
- Conception robuste et durable pour une longue durée de vie.
- Facilité d'installation et d'utilisation grâce à son design compact.
- Conforme aux normes de sécurité internationales.
Caractéristiques du Produit :
- Type de produit : Disjoncteur différentiel automatique
- Marque : Schneider Electric
- Référence : SCHA9DQ2616
- Code EAN : 3606489715724
- Nombre de pôles : 1P+N
- Courant nominal : 16A
- Capacité de coupure : 4500A/6kA
- Sensibilité : 30mA
- Type de différentiel : A SI
Utilisation :
Pour utiliser le disjoncteur différentiel Acti9 idd40t xa, suivez ces étapes :
- Assurez-vous que l'alimentation électrique est coupée avant toute intervention.
- Montez le disjoncteur sur un rail DIN dans votre tableau électrique.
- Connectez les fils électriques aux bornes appropriées en respectant les polarités.
- Vérifiez que toutes les connexions sont bien serrées et sécurisées.
- Rétablissez l'alimentation électrique et testez le disjoncteur en appuyant sur le bouton de test.
Recommandations
Pour une utilisation optimale du disjoncteur différentiel Acti9 idd40t xa, il est recommandé de :
- Effectuer des tests réguliers pour s'assurer du bon fonctionnement du dispositif.
- Ne pas dépasser le courant nominal de 16A pour éviter les déclenchements intempestifs.
- Faire appel à un électricien qualifié pour l'installation et la maintenance du disjoncteur.
- Vérifier périodiquement les connexions pour éviter les risques de surchauffe.
- Suivre les instructions du fabricant pour toute intervention sur le produit.
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 16,0 A |
| Tension assignée (ue) | 230,0 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | A |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure nominal selon iec 60947-2 (icu) | 6,0 kA |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 10 mm² |
| Avec dispositif de verrouillage | Oui |
| Température ambiante en fonctionnement | 60,0 °C |
| Température ambiante en fonctionnement | 60 °C |
| Nombre de pôles (total) | 2,0 |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Pouvoir de coupure nominal selon en 61009-1 (icn) | 4,5 kA |
| Charactéristique de déconnexion | Non retardé |
| Tenue au courant de choc | 3,0 kA |
| Immunisé contre déclenchements intempestifs | Oui |
| Montage encastré | Non |
| Pouvoir de coupure assigné selon en 61009 | 4,5 kA |
