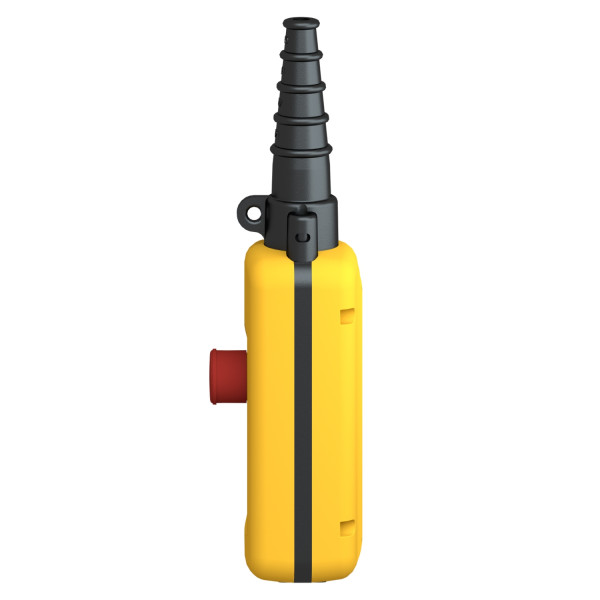

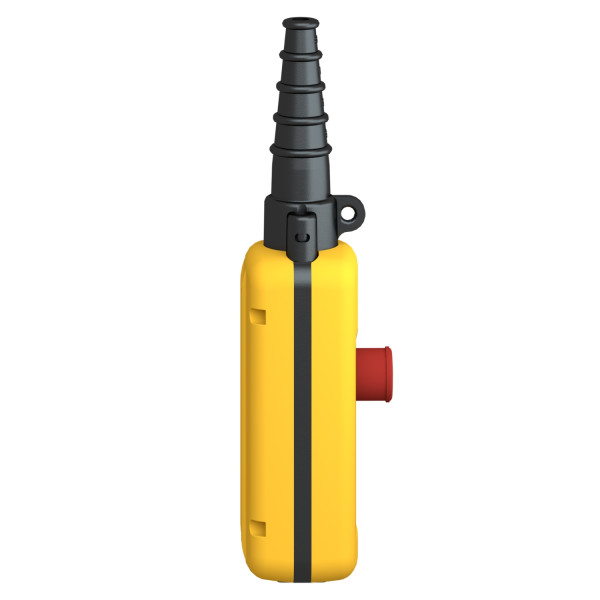

boîte pendante XACA 2 poussoirs 1 arrêt d urgence

Description

• Gamme de produits : Harmony XAC
• Type de produit ou de composant : Poste de commande pendant
• Nom station de contrôle : XACA
• Type de station de contrôle : Double isolation
• Matière du coffret : Polypropylène
• Type de circuit : Télécommande
• Type de coffret : Complet, prêt à utiliser
• Application de la boîte pendante : Contrôle du moteur de levage à une vitesse
• Composition de poste de commande : 2 boutons-poussoirs + 1 bouton d'arrêt d'urgence
• Type de bouton de commande : First push-button 1 NO raise, slow / Second push-button 1 NO lower, slow / Stop push-button Ø 30 mm 1 NC, latching
• Nom du bloc de contact : ZB2BE101 pour toutes les instructions / ZB2BE102 pour arrêt d'urgence
• Vérrouillage mécanique : Avec interverrouillage mécanique

• Couleur station de contrôle : Jaune
• Mode de raccordement : Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...1 x 2,5 mm² sans embout / Borniers à vis-étrier, capacité de raccordement: 1 x 0,5...2 x 1,5 mm² avec embout
• Durée de vie mécanique : 1000000 cycle
• Entrée de câble : Manchon caoutchouc avec entrée à gradins, diamètre extérieur du câble: 8...26 mm
• Désignation code des contacts : A600 AC-15, Ue = 240 V, Ie = 3 A conformément à IEC 60947-5-1 appendix A / A600 AC-15, Ue = 600 V, Ie = 1.2 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 250 V, Ie = 0.27 A conformément à IEC 60947-5-1 appendix A / Q600 DC-13, Ue = 600 V, Ie = 0.1 A conformément à IEC 60947-5-1 appendix A
• [ithe] courant thermique d'emploi sous enveloppe : 10 A
• [ui] tension assignée d'isolement : 600 V (niveau de pollution: 3)
• [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947-1
• Fonctionnement des contacts : À action dépendante
• Résistance entre bornes : <= 25 M'
• Force d'actionnement : 8 N pour arrêt d'urgence / 10 N for push-button
• Protection contre les courts-circuits : 10 A fuse protection par cartouche fusible type gG
• Puissance assignée d'emploi en w : 40 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 120 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 48 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 48 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C / 65 W DC-13 pour 1000000 cycle, cadence de fonctionnement = 60 cyc/mn à 24 V, facteur de charge = 0.5 (inductif charge) conformément à IEC 60947-5-1 appendix C
• Description des bornes iso n°1 : (13-14)NO
• Description des bornes iso n°2 : (11-12)NC
• Identification connecteurs : (11-12)NC / (13-14)NO
• Masse du produit : 0.575 kg
