Photo(s) non contractuelle(s)
Schneider Electric Diode Roue Libre
14.63 € HT 17.56 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 9-14 jours Délai estimatif
Jusqu'à 35 points de fidélité en achetant ce produit
Schneider Electric
SCHCAD32BD
Schneider Electric Contacteur Tesys Cad32 3 F Plus 2 O Instantané 10 A 24 V Cc
Non géré en stock
A commander
69.35 € HT 83.22 € TTC
Schneider Electric
SCHCAD32BL
Schneider Electric Contacteur Tesys Cad32 3 F Plus 2 O Instantané 10 A 24 V Cc
Non géré en stock
A commander
60.59 € HT 72.71 € TTC
Schneider Electric
SCHCAD50BD
Schneider Electric Contacteur Tesys Cad50 5 F Plus 0 O Instantané 10 A 24 V Cc
Non géré en stock
A commander
71.73 € HT 86.08 € TTC
Schneider Electric
SCHLC1D093BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 24 V Cc
Non géré en stock
A commander
62.76 € HT 75.31 € TTC
Schneider Electric
SCHLC1D093BL
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 24 Vcc
Non géré en stock
A commander
44.13 € HT 52.96 € TTC
Schneider Electric
SCHLC1D096BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 24 V Cc
Non géré en stock
A commander
69.04 € HT 82.85 € TTC
Schneider Electric
SCHLC1D09BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 24 V Cc
En stock
19 produit(s) disponible(s)
47.62 € HT 57.14 € TTC
Schneider Electric
SCHLC1D09BL
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 24 Vcc
En stock
1 produit(s) disponible(s)
42.89 € HT 51.47 € TTC
Schneider Electric
SCHLC1D09JL
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 12 Vcc
Non géré en stock
A commander
55.30 € HT 66.36 € TTC
Schneider Electric
SCHLC1D12BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 24 V Cc
Non géré en stock
A commander
74.41 € HT 89.29 € TTC
Schneider Electric
SCHLC1D12BL
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 24 Vcc
Non géré en stock
A commander
49.73 € HT 59.68 € TTC
Schneider Electric
SCHLC1D18BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 18 A Bobine 24 V Cc
En stock
7 produit(s) disponible(s)
84.68 € HT 101.62 € TTC
Schneider Electric
SCHLC1D18BL
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 18 A Bobine 24 Vcc
Non géré en stock
A commander
71.49 € HT 85.79 € TTC
Schneider Electric
SCHLC1D25BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 24 V Cc
Non géré en stock
A commander
108.96 € HT 130.75 € TTC
Schneider Electric
SCHLC1D25BL
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 24 Vcc
Non géré en stock
A commander
100.64 € HT 120.77 € TTC
Schneider Electric
SCHLC1D25JL

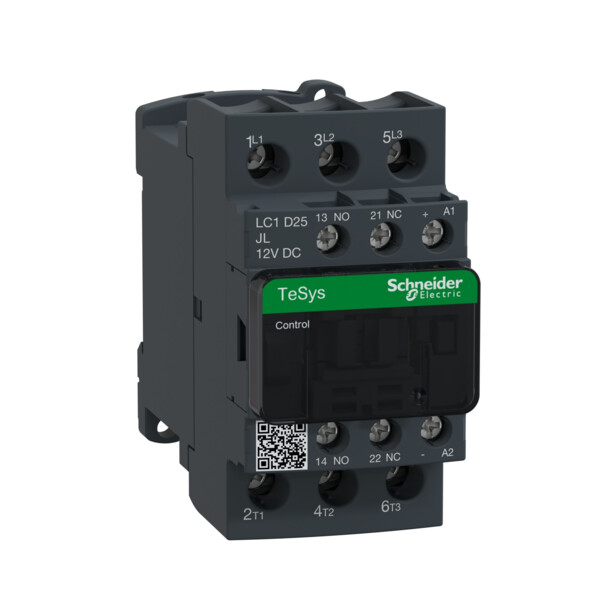

Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 12 Vcc
Non géré en stock
A commander
158.18 € HT 189.82 € TTC
Schneider Electric
SCHLC1D326BL
Contacteur Tesys Lc1d 3p Ac3 440v 32 A Bobine 24 Vcc
Non géré en stock
A commander
153.21 € HT 183.85 € TTC
Schneider Electric
SCHLC1D32BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 32 A Bobine 24 V Cc
Non géré en stock
A commander
137.59 € HT 165.11 € TTC
Schneider Electric
SCHLC1D32BL
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 32 A Bobine 24 Vcc
Non géré en stock
A commander
132.89 € HT 159.47 € TTC
Schneider Electric
SCHLC1D38BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 38 A Bobine 24 V Cc
Non géré en stock
A commander
162.01 € HT 194.41 € TTC
Description

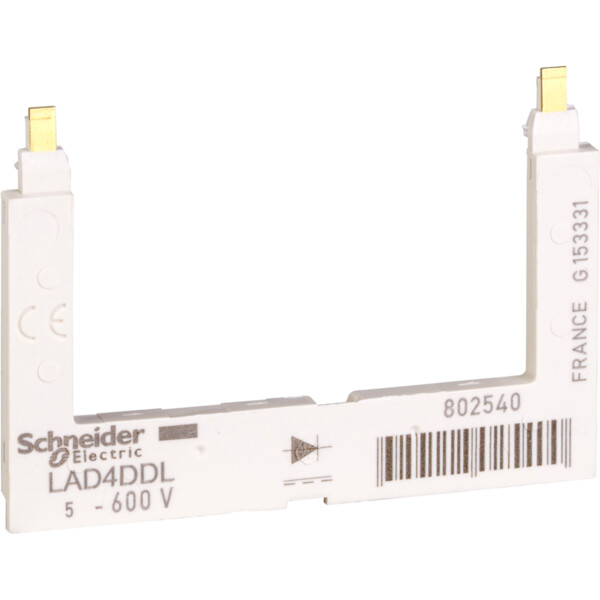

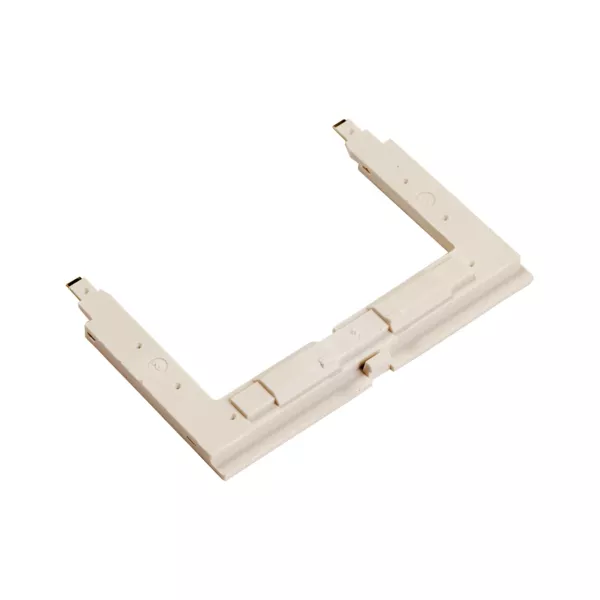

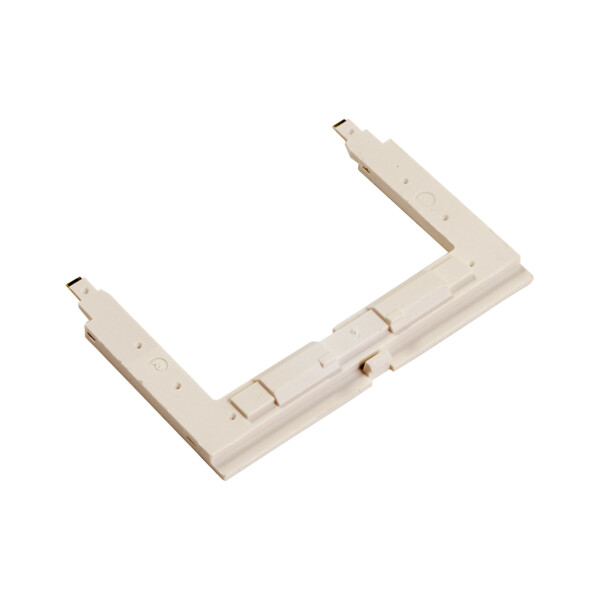

Schneider Electric Diode Roue Libre
La diode roue libre Schneider Electric est un composant essentiel pour la protection des circuits électriques. Conçue pour être utilisée dans des applications industrielles, cette diode permet de protéger les relais et les contacteurs contre les surtensions induites par les charges inductives. Grâce à sa conception robuste et fiable, elle assure une longue durée de vie et une performance optimale dans des environnements exigeants.
Les + du Produit :
- Protection efficace contre les surtensions
- Conception robuste pour une longue durée de vie
- Facilité d'installation et d'intégration dans les circuits existants
- Fiabilité et performance dans des environnements industriels exigeants
Caractéristiques du Produit :
- Type de produit : Diode roue libre
- Marque : Schneider Electric
- Référence : SCHLAD4DDL
- Code EAN : 3389118025400
- Courant nominal : 1 A
- Tension nominale : 24 V
- Température de fonctionnement : -40 à +85 °C
- Dimensions : 18 x 10 x 5 mm
- Poids : 5 g
Pour utiliser la diode roue libre Schneider Electric, suivez les étapes ci-dessous :
- Identifiez le relais ou le contacteur à protéger dans votre circuit.
- Connectez la diode en parallèle avec la bobine du relais ou du contacteur, en respectant la polarité (cathode à la borne positive).
- Assurez-vous que les connexions sont sécurisées et bien isolées.
- Testez le circuit pour vérifier que la diode fonctionne correctement et protège contre les surtensions.
Recommandations
Pour une utilisation optimale de la diode roue libre Schneider Electric, il est recommandé de :
- Vérifier régulièrement les connexions pour s'assurer qu'elles sont sécurisées et exemptes de corrosion.
- Utiliser la diode dans les plages de température et de tension spécifiées pour garantir une performance optimale.
- Remplacer la diode si elle montre des signes de détérioration ou de défaillance pour maintenir la protection du circuit.
- Consulter le manuel d'installation et les spécifications techniques fournies par Schneider Electric pour des instructions détaillées et des conseils supplémentaires.
Caractéristiques techniques
| Modèle | Diode-suppressor |
| Type de tension de fonctionnement | Dc |
| Tension de fonctionnement nominale ue en cc | 24,0 V |
| Tension de fonctionnement nominale ue en cc | 24 V |
| Fonction | Diode |
| Tension d'alimentation de courant nominal us cc | 250,0 V |
| Tension d'alimentation de courant nominal us cc | 24 V |
| Avec affichage led | Non |
| Type de tension d'actionnement | Dc |
Documents et notices
