Photo(s) non contractuelle(s)

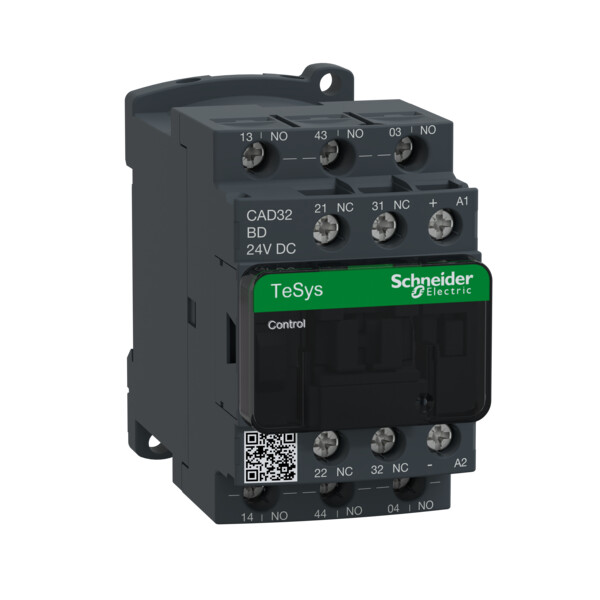

Schneider Electric Contacteur Tesys Cad32 3 F Plus 2 O Instantané 10 A 24 V Cc
69.35 € HT 83.22 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 166 points de fidélité en achetant ce produit
Schneider Electric
SCHLAD4DDL
Schneider Electric Diode Roue Libre
Non géré en stock
A commander
15.08 € HT 18.10 € TTC
Schneider Electric
SCHLAD6K10M
Schneider Electric Bloc d'accrochage Mécanique Tesys 220 à 240 V Cc Et Ca 50 à 60 Hz
Non géré en stock
A commander
81.69 € HT 98.03 € TTC
Schneider Electric
SCHLAD9ET1S
Tesys D - Capot De Sécurité Rouge - Pour Contacteur De 09 à 65a
Non géré en stock
A commander
1.62 € HT 1.94 € TTC
Soit un total de 16.20 € HT Soit un total de 19.40 € TTC
Schneider Electric
SCHLADC22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
Non géré en stock
A commander
21.09 € HT 25.31 € TTC
Schneider Electric
SCHLADN02
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 2 O Bornes à Visétriers
Non géré en stock
A commander
11.38 € HT 13.66 € TTC
Schneider Electric
SCHLADN04
Schneider Electric Bloc de contacts auxiliaires Tesys 0 F Plus 4 O Bornes à Visétriers
Non géré en stock
A commander
20.13 € HT 24.16 € TTC
Schneider Electric
SCHLADN11
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Offre limitée
52 produit(s) disponible(s)
5.67 € HT 6.80 € TTC
Schneider Electric
SCHLADN13
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 3 O Bornes à Visétriers
Non géré en stock
A commander
21.09 € HT 25.31 € TTC
Schneider Electric
SCHLADN20
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 0 O Bornes à Visétriers
Non géré en stock
A commander
11.30 € HT 13.56 € TTC
Schneider Electric
SCHLADN22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
En stock
83 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHLADN22S
Tesys D - Bloc De Contact Auxiliares Sécurité Rouge - 2no + 2nc
Non géré en stock
A commander
25.10 € HT 30.12 € TTC
Schneider Electric
SCHLADN31
Schneider Electric Bloc de contacts auxiliaires Tesys 3 F Plus 1 O Bornes à Vis étriers
Offre limitée
17 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
6.92 € HT 8.30 € TTC
Schneider Electric
SCHLADN40
Schneider Electric Bloc de contacts auxiliaires Tesys 4 F Plus 0 O Bornes à Visétriers
En stock
30 produit(s) disponible(s)
7.79 € HT 9.35 € TTC
Schneider Electric
SCHLADR0
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
77.04 € HT 92.45 € TTC
Schneider Electric
SCHLADR2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
12 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLADR4
Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
2 produit(s) disponible(s)
82.66 € HT 99.19 € TTC
Schneider Electric
SCHLADS2
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
88.49 € HT 106.19 € TTC
Schneider Electric
SCHLADT0
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
Non géré en stock
A commander
77.04 € HT 92.45 € TTC
Schneider Electric
SCHLADT2
Bloc de Contacts Auxiliaires 1F+1O Borniers à Vis-Etriers TeSys D Schneider
En stock
32 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLADT4
Schneider Electric Bloc de contacts auxiliaires Tesys 1 F Plus 1 O Bornes à Visétriers
En stock
5 produit(s) disponible(s)
86.78 € HT 104.14 € TTC
Description
Caractéristiques principales :- Type de produit ou de composant : Relaisde contrôle
- Nom abrégé d'appareil : CAD
- Application du contacteur : Télécommande
- Catégorie d'emploi : AC-14 / AC-15 / DC-13
- Composition des pôles : 3 F + 2 O
- [ue] tension assignée d'emploi : <= 690 V AC 25...400 Hz
- Control circuit type : C.c. standard
- Tension circuit de commande : 24 V DC
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60947
- [ith] courant thermique conventionnel : 10 A à <= 60 °C
- Pouvoir nominal d'enclenchement irms : 140 A AC conformément à IEC 60947-5-1 / 250 A DC conformément à IEC 60947-5-1
- [icw] courant assigné de courte durée admissible : 100 A 1 s / 120 A 500 ms / 140 A 100 ms
- Calibre du fusible à associer : 10 A gG conformément à IEC 60947-5-1
- [ui] tension assignée d'isolement : 690 V conformément à IEC 60947-5-1 / 600 V certifications UL / 600 V certifications CSA
- Support de montage : Platine / Rail
- Mode de raccordement : Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: souple - sans extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble / Borniers à vis-étrier 2 câble(s) 1...4 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : 1.2 N.m - sur borniers à vis-étrier - avec tournevis empreinte Philips n°2 / 1.2 N.m - sur borniers à vis-étrier - avec tournevis plat Ø 6 mm
- Plage de tension du circuit de commande : 0,1 à 0,25 Uc perte de niveau / 0,7 à 1,25 Uc opérationnel
- Temps de fonctionnement : 15...25 ms désexcitation bobine + fermeture ''O'' / 53...72 ms excitation bobine + fermeture ''F'' / 16...24 ms désexcitation bobine + ouverture ''F'' / 47...63 ms excitation bobine + ouverture ''O''
- Durée de vie mécanique : 30 Mcycles
- Vitesse de commande : 180 cyc/mn
- Constante de temps : 28 ms
- Consommation moyenne à l'appel en w : 5.4 W à 20 °C
- Consommation moyenne au maintien en w : 5.4 W à 20 °C
- Tension de commutation minimale : 17 V
- Courant commuté minimum : 5 mA
- Temps de non-chevauchement : 1.5 ms sur désexcitation (entre contact NC + NO) / 1.5 ms sur excitation (entre contact NC + NO)
- Résistance d'isolement : > 10 M'
- Hauteur : 77 mm
- Largeur : 45 mm
- Profondeur : 93 mm
- Masse du produit : 0.58 kg
Ancien produit : Telemecanique CAD32BD
Schneider Electric
SCHLC1D09BD
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 24 V Cc
En stock
19 produit(s) disponible(s)
47.62 € HT 57.14 € TTC
Schneider Electric
SCHCAD32P7
Schneider Electric Contacteur Tesys Cad32 3 F Plus 2 O Instantané 10 A 230 V Ca
En stock
13 produit(s) disponible(s)
21.25 € HT 25.50 € TTC
Schneider Electric
SCHLC1D09B7
Schneider Electric Contacteur 9A 1F 1O 24V 50 601
En stock
72 produit(s) disponible(s)
16.63 € HT 19.96 € TTC
Schneider Electric
SCHLC1D12P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 230 V Ca
5,0 (2)
En stock
35 produit(s) disponible(s)
17.09 € HT 20.51 € TTC
Schneider Electric
SCHLADN22
Schneider Electric Bloc de contacts auxiliaires Tesys 2 F Plus 2 O Bornes à Visétriers
En stock
83 produit(s) disponible(s)
8.25 € HT 9.90 € TTC
Schneider Electric
SCHLC1D25P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 230 V Ca
En stock
25 produit(s) disponible(s)
34.30 € HT 41.16 € TTC
Schneider Electric
SCHLC1D18P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 18 A Bobine 230 V Ca
5,0 (1)
En stock
46 produit(s) disponible(s)
23.29 € HT 27.95 € TTC
Schneider Electric
SCHLC1D32P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 32 A Bobine 230 V Ca
En stock
41 produit(s) disponible(s)
49.92 € HT 59.90 € TTC
Schneider Electric
SCHCAD32B7
Schneider Electric Contacteur Tesys Cad32 3 F Plus 2 O Instantané 10 A 24 V Ca
En stock
12 produit(s) disponible(s)
39.09 € HT 46.91 € TTC
Schneider Electric
SCHLC1K0610P7
Schneider Electric Contacteur Tesys Lc1K 3P Ac3 440V 6 A Bobine 230 Vca
En stock
29 produit(s) disponible(s)
14.65 € HT 17.58 € TTC
Schneider Electric
SCHLADT2
Bloc de Contacts Auxiliaires 1F+1O Borniers à Vis-Etriers TeSys D Schneider
En stock
32 produit(s) disponible(s)
41.58 € HT 49.90 € TTC
Schneider Electric
SCHLC1D12B7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 12 A Bobine 24 V Ca
En stock
22 produit(s) disponible(s)
20.83 € HT 25.00 € TTC
Schneider Electric
SCHLC1D80P7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 80 A Bobine 230 V Ca
En stock
14 produit(s) disponible(s)
187.89 € HT 225.47 € TTC
Schneider Electric
SCHCAD50P7
Schneider Electric Contacteur Tesys Cad50 5 F Plus 0 O Instantané 10 A 230 V Ca
En stock
9 produit(s) disponible(s)
39.09 € HT 46.91 € TTC
Schneider Electric
SCHLC1D09BL
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 24 Vcc
En stock
1 produit(s) disponible(s)
42.89 € HT 51.47 € TTC
Schneider Electric
SCHLC1D09E7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 9 A Bobine 48 V Ca
En stock
2 produit(s) disponible(s)
32.80 € HT 39.36 € TTC
Schneider Electric
SCHGB2CD09
Schneider Electric Disjoncteur pour Circuit de Contrôle Gb2Cd 4 A 1P Plus N 1D
Non géré en stock
A commander
26.96 € HT 32.35 € TTC
Soit un total de 161.76 € HT Soit un total de 194.10 € TTC
Schneider Electric
SCHLRD06
Schneider Electric Relais de Protection Thermique Moteur Tesys 1 à 1,7 A Classe 10A
En stock
6 produit(s) disponible(s)
61.00 € HT 73.20 € TTC
Schneider Electric
SCHLRD14
Schneider Electric Relais de Protection Thermique Moteur Tesys 7 à 10 A Classe 10A
Offre limitée
10 produit(s) disponible(s)
24.09 € HT 28.91 € TTC
Schneider Electric
SCHXB4BVB3
Voyant lumineux Harmony rond Ø22 - IP66 - vert - LED intégrée - 24V
5,0 (1)
En stock
29 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Schneider Electric
SCHXB5AW33B5
Harmony bouton - poussoir lumineux vert Ø22 - impulsion - 24V - 1O+1F
Non géré en stock
A commander
24.11 € HT 28.93 € TTC
Schneider Electric
SCHDF101N
PORTE-FUS 1P/N 32A POUR FUSIBLE 10 X 38 MM
Non géré en stock
A commander
11.95 € HT 14.34 € TTC
Soit un total de 71.70 € HT Soit un total de 86.04 € TTC
Caractéristiques techniques
| Mode de pose | Rail/ vis din |
| Interface | Non |
| Nombre de contacts auxiliaires à fermeture | 3,0 |
| Nombre de contacts auxiliaires à ouverture | 2,0 |
| Courant de fonctionnement nominal, 400 v | 10,0 A |
| Tension d'alimentation de courant nominal us cc | 24,0 V |
| Commande manuelle possible | Non |
| Avec affichage led | Non |
| Type de raccordement du circuit auxiliaire | Raccordement à vis |
| Type de tension d'actionnement | Dc |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
| Nombre de contacts auxiliaires à ouverture, commutation retardée | 0,0 |
| Nombre de contacts auxiliaires à fermeture, à action avancée | 0,0 |
| Commande manuelle | Non |
