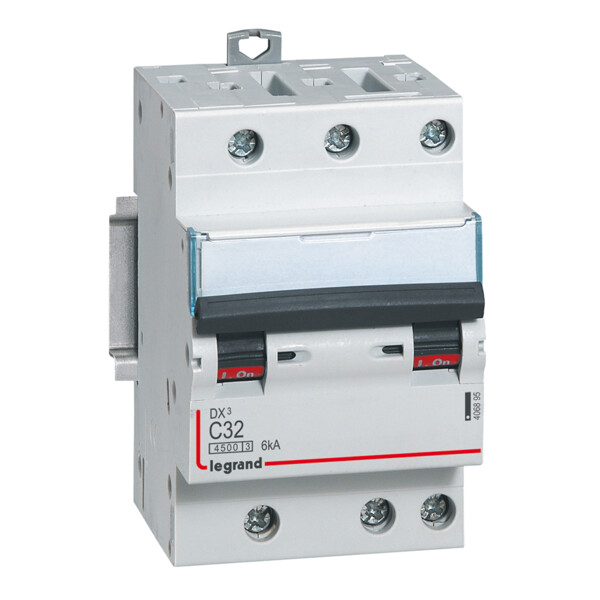

Disjoncteur dx³ 4500 - vis/vis - 3p - 400 v~ - 32a - 6ka - courbe c - départ

Description

Disjoncteur dx³ 4500 3P 32A 400V 6kA courbe C - Legrand

Le disjoncteur DX³ 4500 de Legrand est une solution fiable pour la protection des circuits électriques triphasés. Avec un courant nominal de 32A, une capacité de coupure de 6kA et une courbe C, ce disjoncteur garantit une protection optimale contre les surcharges et les courts-circuits. Conçu pour une installation rapide, il se connecte par des bornes à vis et assure une efficacité maximale pour les environnements résidentiels, tertiaires et industriels.

Les + du produit :

• Protection complète : Combine protection contre les surcharges et les courts-circuits pour une sécurité optimale.
• Adaptabilité : Compatible avec les installations triphasées, idéal pour des circuits à courants d’appel modérés (moteurs, équipements industriels).
• Installation simplifiée : Connexion rapide et sécurisée grâce aux bornes à vis.
• Design compact : Largeur de seulement 3 modules, permettant un gain de place dans les tableaux électriques.

Caractéristiques techniques :

• Profondeur d'encastrement : 44 mm
• Courbe : C
• Nombre de pôle(s) : 3
• Nombre de pôles protégés : 3
• Calibre : 32 A
• Tension : 400 V
• Tension d'isolement assignée (Ui) : 500 V
• Tension assignée de tenue aux chocs (Uimp : 4 kV
• Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) : 6 kA
• Type de tension : C
• Pouvoir de coupure assigné selon EN 60898 à 400 V (Icn) : 4.5 kA
• Pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu) : 6 kA
• Fréquence : 50-60 Hz
• Classe de limitation d'énergie (I²t) : 3
• Montage encastré : Oui
• Pôle neutre sectionné simultanément : Non
• Degré de pollution : 2
• Produits auxiliaires associables : Oui
• Largeur en nombre de modules : 3
• Classe de protection (IP) : IP20
• Température ambiante en fonctionnement : -25-70 °C
• Section de raccordement cable souple : 0.75-10 mm²
• Section de raccordement cable rigide : 0.75-16 mm²
• Antidéflagration : Non
• Largeur : 53.4 mm
• Hauteur : 88.9 mm
• Profondeur : 77.8 mm
• Résistance aux chocs (IK) : IK02
• Temperature de stockage : -40-70 °C
• Tension nominale (Un) : 360-440 V
• Sens de l'alimentation électrique : Par le haut
• Indication de repérage des bornes de raccordement : Oui
• Couleur : Gris
• Numéro : RAL7035
• Sans halogène : Oui
• Type de connexion : Borne automatique
• Type de connexion : Peigne et câble
• Avec zone de texte/surface d'inscription : Non
• Mode de pose : Rail DIN
• Type de borne : Borne automatique

Utilisation :

Le disjoncteur DX³ 4500 est conçu pour protéger les installations électriques triphasées contre les surcharges et les courts-circuits. Sa courbe C le rend idéal pour des circuits avec des courants d’appel modérés, comme ceux des moteurs ou des équipements industriels. Convient aux environnements résidentiels, tertiaires et industriels.

Conformité et protection :

• Normes : Conforme à IEC 60898-1
• Indice de protection : IP20
• Classe de protection : Protégé contre les contacts directs et indirects

FAQ :

1. À quoi sert ce disjoncteur tripolaire ?
Il protège les circuits triphasés contre les surcharges et les courts-circuits.

2. Quelle est la capacité de coupure ?
Ce modèle a une capacité de coupure de 6kA.

3. Est-il adapté pour des circuits triphasés ?
Oui, il est spécialement conçu pour les installations triphasées en 400V~.

4. Peut-il être monté sur un rail DIN ?
Oui, ce disjoncteur est compatible avec un montage sur rail DIN standard.

5. Quelle est sa largeur en modules ?
Sa largeur est de 3 modules, soit 54 mm
