Photo(s) non contractuelle(s)

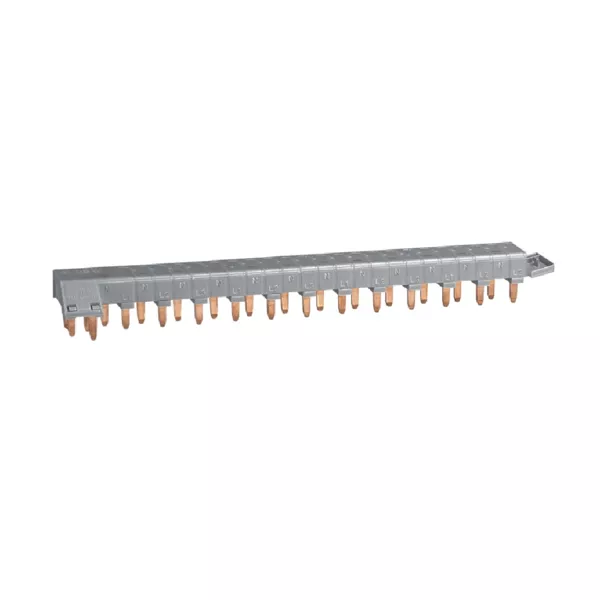

Peigne d'alimentation tétrapolaire Legrand HX³ tête de groupe horizontal optimisé longueur 12 module
4,3 (6)
11.59 € HT 13.91 € TTC
En stock - Il y a 159 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 27 points de fidélité en achetant ce produit
Legrand
LEG406298
Module d’Alimentation Section 6 à 16 mm2 DX3 Legrand - sortie haute auto pour peigne
4,7 (3)
En stock
22 produit(s) disponible(s)
12.92 € HT 15.50 € TTC
Legrand
LEG406308
Module d'alimentation tétrapolaire HX³ Legrand section 6mm² à 16mm² 2 modules
En stock
1 produit(s) disponible(s)
54.63 € HT 65.56 € TTC
27.88 € HT 33.46 € TTC
Description
Peigne d'alimentation hx³

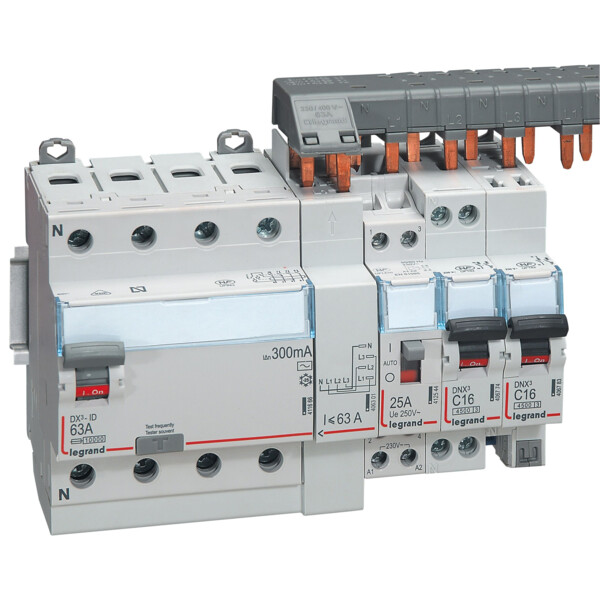

Ce peigne d’alimentation optimisée HX³, de la marque Legrand, permet de raccorder les dispositifs électriques tels que les disjoncteurs, les interrupteurs différentiels, les parafoudres protégés monobloc… entre eux, sans avoir recours au repiquage. Il est particulièrement adapté à la répartition horizontale sur les appareils montés sur une même rangée dans le tableau électrique. Ce peigne d’alimentation est idéal pour la distribution de circuit dans la tête de groupe et permet de relier jusqu’à 12 appareils tétrapolaires à bornes automatiques ou à vis.
Les + du produit :
- Permet de panacher, sur la même rangée, des appareils DX³ Uni + Neutre, tripolaires et tétrapolaires, auxiliaires, contacteurs, télérupteurs…
- Livré avec 1 module de protection des dents et un capot d'extrémités
Caractéristiques générales :
- Répartition horizontale HX³ optimisée
Caractéristiques du produit :
Peignes tétrapolaires ''tête de groupe''
- Permettent l'alimentation d'une rangée ou d'un groupe d'appareils DX³ à bornes auto ou à vis
- L'alimentation du peigne peut se faire à partir d'un appareil “tête de groupe” tétrapolaire à bornes auto ou à partir du module d'alimentation réf. 406 298
- Permet de panacher sur la même rangée, des appareils DX³ uni + neutre, tripolaires et tétrapolaires, auxiliaires, contacteurs, télérupteurs…
- Livré avec 1 module de protection des dents et un capot d'extrémité
- Long. 12 modules
Caractéristiques e-catalogue LEGRAND
Legrand
LEG404926
Peigne d'alimentation horizontal Legrand HX³ 1P universel phase et neutre longueur 13 modules
4,9 (53)
En stock
5791 produit(s) disponible(s)
2.33 € HT 2.80 € TTC
Legrand
LEG404903
Legrand Cordon de repiquage (2) - 1 phase/1 neutre -section 10 mm² - pour bornes à vis
4,3 (4)
En stock
161 produit(s) disponible(s)
5.58 € HT 6.70 € TTC
Legrand
LEG405002
Peigne d'alimentation vertical Legrand VX³ optimisée monophasée pour coffret 4 rangées entraxe 125mm
5,0 (10)
En stock
108 produit(s) disponible(s)
16.63 € HT 19.96 € TTC
Legrand
LEG405001
Peigne d'alimentation vertical Legrand VX³ optimisée monophasée pour coffret 3 rangées entraxe 125mm
5,0 (8)
En stock
160 produit(s) disponible(s)
13.21 € HT 15.85 € TTC
Legrand
LEG404927
Cordon de repiquage Legrand à connexion auto 2x10mm² 63A entre 2 rangées de disjoncteur 1P+N
4,8 (4)
En stock
63 produit(s) disponible(s)
7.47 € HT 8.96 € TTC
Dont éco participation : 0.02 €
Legrand
LEG405000
Peigne d'alimentation vertical Legrand VX³ entraxe 125 mm pour coffret 2 rangées
4,8 (4)
En stock
208 produit(s) disponible(s)
9.92 € HT 11.90 € TTC
Legrand
LEG404905
Borne de raccordement Legrand HX3 pour peigne universel section 4 à 25 mm² IP2X
5,0 (5)
En stock
202 produit(s) disponible(s)
2.95 € HT 3.54 € TTC
Legrand
LEG404928
Peigne d'alimentation Legrand HX³ 1P universel phase et neutre longeur 18 modules
4,9 (8)
En stock
565 produit(s) disponible(s)
4.03 € HT 4.84 € TTC
Legrand
LEG405207
Borne de raccordement Legrand HX³ pour disjoncteur 1P+N à connexion automatique 4 à 25 mm² IP2X
4,7 (3)
En stock
44 produit(s) disponible(s)
4.07 € HT 4.88 € TTC
Schneider Electric
SCHR9EXHS13
Répartiteur système embrochable Schneider Resi9 XE sans connecteur 13 modules
5,0 (4)
En stock
114 produit(s) disponible(s)
7.79 € HT 9.35 € TTC
Legrand
LEG404906
Borne de raccordement Legrand HX3 pour alimentation peigne traditionnel section 6 à 35 mm²
4,5 (2)
En stock
185 produit(s) disponible(s)
2.03 € HT 2.44 € TTC
Dont éco participation : 0.02 €
Legrand
LEG405009
Dispositif de raccordement Legrand XL³ peigne vertical et interrupteur différentiel 63A / parafoudre
5,0 (4)
En stock
40 produit(s) disponible(s)
4.56 € HT 5.47 € TTC
Legrand
LEG405202
Peigne d'alimentation tétrapolaire Legrand HX³ tête de groupe horizontal optimisé longueur 18 module
En stock
94 produit(s) disponible(s)
15.80 € HT 18.96 € TTC
Legrand
LEG404989
Capot d’extrémités Legrand HX3 pour peigne d’alimentation universel phase + neutre horizontal
5,0 (1)
En stock
1300 produit(s) disponible(s)
0.32 € HT 0.38 € TTC
Soit un total de 3.20 € HT Soit un total de 3.80 € TTC
Schneider Electric
SCHR9EXV
Peigne vertical pour interrupteur différentiel embrochable Schneider Resi9 XE 25A à 63A
5,0 (2)
En stock
27 produit(s) disponible(s)
6.47 € HT 7.76 € TTC
Legrand
LEG405209
Kit 10 bornes de connexion pour interrupteur différentiel Legrand HX³ 63A tête de groupe 2 modules
5,0 (1)
En stock
20 produit(s) disponible(s)
35.15 € HT 42.18 € TTC
Legrand
LEG406301
Module raccordt par peigne dx-borne auto -4p ? 63 a - tête de groupe
En stock
194 produit(s) disponible(s)
18.43 € HT 22.12 € TTC
Legrand
LEG406783
Disjoncteur Legrand dnx³ 4500 6kA - auto/auto - 1P+N 230v~ 16A - courbe C
5,0 (22)
En stock
1510 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Legrand
LEG406782
Disjoncteur Legrand dnx³ 4500 6kA - auto/auto - 1P+N 230v~ 10A - courbe C
4,8 (6)
En stock
3473 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Legrand
LEG411652
Interrupteur différentiel DX3 - id - vis/auto - 4p - 400v~ - 40a - type ac - 30ma - départ haut
Offre limitée
21 produit(s) disponible(s)
67.90 € HT 81.48 € TTC
55.75 € HT 66.90 € TTC
Legrand
LEG406784
Disjoncteur Legrand dnx³ 4500 6kA - auto/auto - 1P+N 230v~ 20A - courbe C
5,0 (16)
En stock
2400 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Legrand
LEG406298
Module d’Alimentation Section 6 à 16 mm2 DX3 Legrand - sortie haute auto pour peigne
4,7 (3)
En stock
22 produit(s) disponible(s)
12.92 € HT 15.50 € TTC
Les avis clients
Découvrir les 6 avis
Peigne pour triphasé
Marque Legrand matériel sérieux
Michel V, le 17/10/2023 à 13:57
évaluation
conforme au descriptif.
Hervé M, le 16/04/2017 à 12:50
Produit survendu par le Legrand
Ce produit est à tort recommandé par le simulateur Legrand. J'ai opté pour un disjoncteur à entrée vis 406913 puis le peigne 405210, puis on alimente les disj auto; et on s'abstiens des 406298 et 405208, et on économise un module par ligne. Permet alors d'avoir 1 diff + 3 disj sur 13M, ou 4 disj avec 1M libre.
Benoit D, le 18/12/2016 à 23:26
Caractéristiques techniques
| Adapté à des appareils équipés d'un commutateur auxiliaire | Non |
| Finition du raccordement électrique | Goupille |
| Courant permanent nominal (iu) | 63 A |
| Tension de fonctionnement nominale max. ue | 400 V |
| Isolé | Oui |
| Nombre de pôles | 24 |
| Adapté au nombre d'appareils | 12 |
| Dimension du pas | 17.8 mm |
| Nombre de phases | 3 |
| Nombre d'unités de partition | 12 |
| Longueur | 234 mm |
| Section transversale | 16 mm² |
| Adapté à des appareils équipés d'un conducteur n | Oui |
| Couleur | Gris |
| Largeur en nombre de modules | 12 |
| Intensité de court-circuit nominale conditionnelle iq | 0.63 kA |
| Tension nominale de tenue aux chocs | 2 kV |
| Courant nominal de courte durée admissible icw | 1.92 kA |
