Disjoncteur dx³ 6000 -auto/vis- 4p- 400v~-20a-10ka-courbec-départ-peigne hx³ opti 4p
105.45 € HT 126.54 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 253 points de fidélité en achetant ce produit
Description

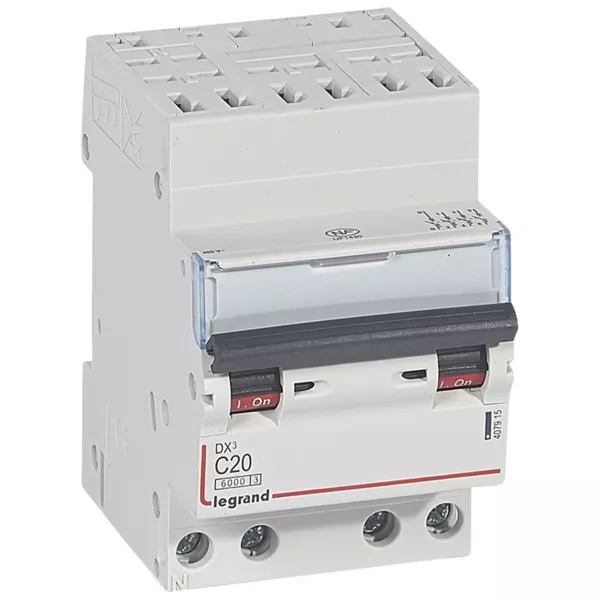

Disjoncteur dx³ 6000 -auto/vis- 4p- 400v Legrand
Ce disjoncteur DX36000, de la marque Legrand, est un dispositif de protection permettant la coupure automatique du courant en cas de court-circuit ou de surintensité. Il est doté d’un déclencheur magnétothermique courbe C, avec un pouvoir de coupure de 10 kA sur une tension de 400 V. Ce dernier possède un seuil de déclenchement de 5 à 10 fois la valeur de son intensité nominale. Ce disjoncteur se déclenche automatiquement et sectionne le circuit à chaque dépassement de ce seuil. Cet appareil possède un calibre de 20 A, idéal pour la protection d’un réseau de distribution triphasé avec neutre. Son raccordement se fait par des bornes automatiques sur l’arrivée haute et par des bornes à vis sur le départ bas.
Les + du produit :
- Compatible avec les peignes d’alimentation HX3 Optimisé
- Peut recevoir des auxiliaires
Caractéristiques du produit :
Pour peigne HX³ optimisé tétrapolaire réf. 405 200/201/202/210
- Auto/vis
- Nombre de modules : 3
- Intensités nominales In : 20 A
- Tension nominale : 400 V
- Fréquence : 50 Hz
- Courbe : C
- Seuil de déclenchement : 5 à 10 x In
- Pouvoir de coupure : 10 kA
- Protection des bornes contre les contacts directs, les corps solides et liquides : IP20
- Protection de la face avant contre les contacts directs : IP40
- Indice de protection contre les chocs mécaniques : IK02
- Température de fonctionnement : - 25 °C à + 70 °C
- Température de stockage : - 40 °C à + 70 °C
Caractéristiques e-catalogue LEGRAND
Legrand
LEG405202
Peigne d'alimentation hx³ - 4p - tête de groupe - long. 18 modules
En stock
49 produit(s) disponible(s)
15.80 € HT 18.96 € TTC
Legrand
LEG406301
Module raccordt par peigne dx-borne auto -4p ? 63 a - tête de groupe
En stock
68 produit(s) disponible(s)
18.43 € HT 22.12 € TTC
Legrand
LEG411652
Interrupteur différentiel DX3 - id - vis/auto - 4p - 400v~ - 40a - type ac - 30ma - départ haut
Rupture temporaire
A commander
67.90 € HT 81.48 € TTC
Legrand
LEG004280
Legrand Prise de courant modulaire 10A à 16A 250V~ - 2P+T à éclips - 2,5 modules
4,9 (18)
En stock
636 produit(s) disponible(s)
5.79 € HT 6.95 € TTC
Legrand
LEG406782
Disjoncteur Legrand dnx³ 4500 6kA - auto/auto - 1P+N 230v~ 10A - courbe C
4,8 (6)
En stock
1379 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Legrand
LEG401224
Tableau électrique Legrand Drivia 18 modules - 4 rangées - IP30 - IK05 - Blanc RAL 9003
4,9 (14)
En stock
69 produit(s) disponible(s)
90.83 € HT 109.00 € TTC
74.92 € HT 89.90 € TTC
Caractéristiques techniques
| Largeur en nombre de modules | 3 |
| Profondeur d'encastrement | 44 mm |
| Nombre de pôles protégés | 4 |
| Nombre de pôles (total) | 4 |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 25 kA |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
| Classe de limitation d'énergie (i²t) | 3 |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Type de tension | Ac |
| Tension assignée (ue) | 400 V |
| Adapté à une installation encastrée | Oui |
| Calibre/courant nominal assigné (in) | 20 A |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Tension d'isolement assignée (ui) | 500 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 70 °C |
| Antidéflagration | Non |
| Montage encastré | Oui |
