Disjoncteur dx³ 6000-vis/vis-4p-400v~-16a-10ka-courbe d-départ tri-peigne hx³ opti 4p
88.04 € HT 105.65 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Frais de port de 4.99 € avec La Poste Colissimo pour ce produit acheté seul
Jusqu'à 211 points de fidélité en achetant ce produit
Description

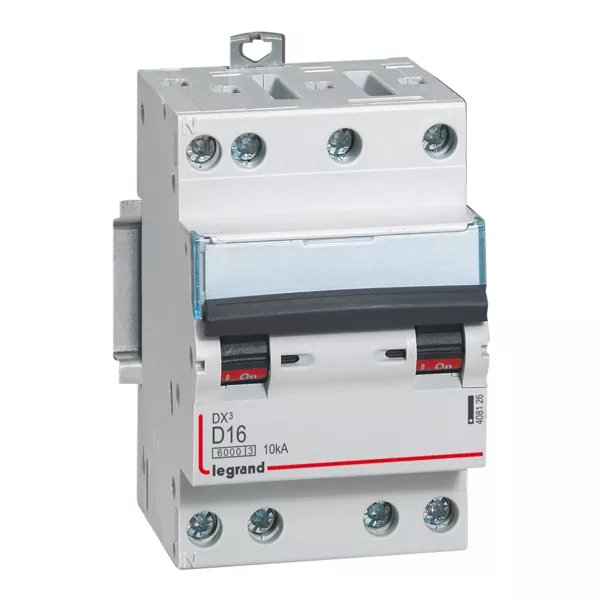

Disjoncteur dx³ 6000-vis/vis-4p-400v Legrand
Ce disjoncteur DX36000, de la marque Legrand, sert à protéger les installations et les équipements électriques contre les courts-circuits et les surintensités. Il possède un déclencheur magnétique courbe D apte à couper automatiquement le courant en cas de défaillances électriques excédant la valeur de 10 à 14 fois son intensité nominale de 16 A. Ce disjoncteur est doté de 4 pôles protégés pour la protection d’un réseau triphasé avec neutre, avec une tension assignée de 400 V. Cet appareil est également équipé d’une manette pleinement apparente pour commander manuellement l’ouverture et la fermeture du circuit. Il est compatible avec les dispositifs de liaison électrique comme le peigne HX3 optimisé.
Les + du produit :
- Raccordement par bornes à vis sur l’arrivée haute et sur le départ bas
- Montage sur rail DIN symétrique dans toutes les positions (verticale, horizontale, à l’envers ou sur le côté
Caractéristiques du produit :
Pour peigne HX³ optimisé tétrapolaire réf. 405 200/201/202/210
- Vis/vis
- Nombre de modules : 3
- Intensité nominale : 16 A
- Tension assignée d’emploi : 400 V
- Fréquence : 50/60 Hz
- Courbe : D
- Seuil de déclenchement : 10…14 x In
- Pouvoir de coupure : 10 kA
- Degré de protection dans la zone des terminaux : IP 20
- Degré de protection des pièces restantes : IP 40
- Indice de protection contre les chocs mécaniques : IK 02
- Température ambiante de fonctionnement : - 25 °C à + 70 °C.
- Température ambiante de stockage : - 40 °C à + 70 °C.
Caractéristiques e-catalogue LEGRAND
Caractéristiques techniques
Largeur en nombre de modules | 3 |
Profondeur d'encastrement | 44 mm |
Nombre de pôles protégés | 4 |
Nombre de pôles (total) | 4 |
Degré de pollution | 2 |
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 25 kA |
Pôle neutre sectionné simultanément | Oui |
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
Type de tension | Ac |
Tension assignée (ue) | 400 V |
Adapté à une installation encastrée | Oui |
Calibre/courant nominal assigné (in) | 16 A |
Produits auxiliaires associables | Oui |
Indice de protection (ip) | Ip20 |
Fréquence | 60 MHz |
Caractéristique de déclenchement (type/courbe) | D |
Section de raccordement cable souple | 10 mm² |
Section de raccordement cable rigide | 16 mm² |
Tension d'isolement assignée (ui) | 500 V |
Tension assignée de tenue aux chocs (uimp) | 4 kV |
Température ambiante en fonctionnement | 70 °C |
Antidéflagration | Non |
Montage encastré | Oui |
