Photo(s) non contractuelle(s)
Disjoncteur Différentiel 1P+N 20 A Courbe C 30 mA Type AC 4500 A à 6 kA Acti9 iDD40T Schneider
127.67 € HT 153.20 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 20-25 jours Délai estimatif
Jusqu'à 306 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A26478
ACTI9, IMX DÉCLENCHEUR À ÉMISSION DE TENSION 12-24VCA/VCCcti9, imx déclencheur à émission de tension 12-24vca/vcc
Non géré en stock
A commander
53.92 € HT 64.70 € TTC
Schneider Electric
SCHA9A26500
Acti9, iMSU déclencheur à seuil de tension 230 VCA conforme aux nouvelles normes
Non géré en stock
A commander
216.27 € HT 259.52 € TTC
Schneider Electric
SCHA9A26897
Acti9, auxiliaire iOF+SD24 commande et signalisation, interface avec SmartLink
Non géré en stock
A commander
39.06 € HT 46.87 € TTC
Schneider Electric
SCHA9A26898
Acti9 - auxiliaire iof+sd24 - commande signalisation par le bas pour smartlink
Non géré en stock
A commander
39.58 € HT 47.50 € TTC
Schneider Electric
SCHA9A26914
Contact auxiliaire Schneider Electric Acti9 iOF bas niveau 1oc 2to100ma ac-dc
En stock
1 produit(s) disponible(s)
35.67 € HT 42.80 € TTC
Schneider Electric
SCHA9A26917
Acti9 isd bas niveau 1oc 2to100ma ac-dc
Non géré en stock
A commander
40.26 € HT 48.31 € TTC
Schneider Electric
SCHA9A26919
Acti9 iof bas niveau-sd_of bas niveau 2oc 2to100ma ac-dc
Non géré en stock
A commander
60.17 € HT 72.20 € TTC
Schneider Electric
SCHA9A26946
Déclencheur à Emission de Tension avec Contact Auxiliaire OF 100 à 415 VCA ou 110 à 130 VCC Acti9 iMX Schneider
Rupture temporaire
A commander
28.55 € HT 34.26 € TTC
Schneider Electric
SCHA9A26947
Acti9, iMX+OF déclench. à émission tension + contact aux. 48VCA/CC
Non géré en stock
A commander
73.17 € HT 87.80 € TTC
Schneider Electric
SCHA9A26948
Acti9, iMX+OF déclench. à émission tension + contact aux. 12...24VCA/CC
Non géré en stock
A commander
64.43 € HT 77.32 € TTC
Schneider Electric
SCHA9A26960
Déclencheur à Minimum de Tension Instantanée 220 à 240 VCA Acti9 iMN Schneider
En stock
1 produit(s) disponible(s)
30.75 € HT 36.90 € TTC
Schneider Electric
SCHA9A26963
Acti9, iMNs déclencheur à minimum de tension retardé 220...240VCA 0,2s
Non géré en stock
A commander
111.75 € HT 134.10 € TTC
Schneider Electric
SCHA9A26969
Déclencheur à Minimum de Tension 220 à 240 VCA Acti9 iMNx Schneider – Indépendant de la Tension d’Alimentation
Rupture temporaire
A commander
36.58 € HT 43.90 € TTC
Schneider Electric
SCHA9A26970
Acti9, dispositif de cadenassage, lot de 10, pour iC60 iID Vigi iC60
Non géré en stock
A commander
69.30 € HT 83.16 € TTC
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9MEM1560
Powertag - capteur de mesure radio-fréquence - vigi dt40/ic60 - 1p+n 63a - am/av
Non géré en stock
A commander
117.49 € HT 140.99 € TTC
Schneider Electric
SCHA9MEM1562
Powertag - capteur de mesure radio-fréquence - dt40 - 1p+n - 63a - aval
Non géré en stock
A commander
124.59 € HT 149.51 € TTC
Schneider Electric
SCHA9XPA648
Acti9 idt40 - répartiteur horizontal - 1p+n avec aux - 9 mm - 48 modules - 80a
Non géré en stock
A commander
91.91 € HT 110.29 € TTC
Soit un total de 459.55 € HT Soit un total de 551.45 € TTC
Schneider Electric
SCHA9XPV748
Acti9 idt40 - répartiteur horizontal - 3p+n avec aux et vigi 9 mm - 48 modules
Non géré en stock
A commander
95.70 € HT 114.84 € TTC
Soit un total de 478.50 € HT Soit un total de 574.20 € TTC
Description

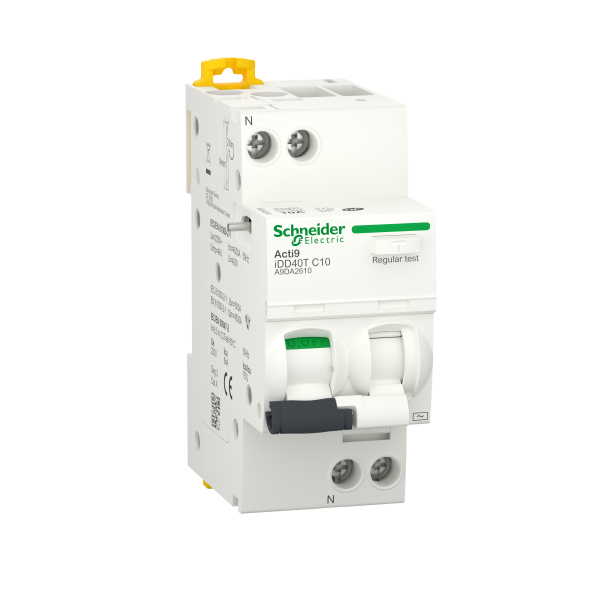

Disjoncteur Différentiel Acti9 iDD40T Schneider
Ce disjoncteur différentiel Acti9 iDD40T, de la marque Schneider Electric, est un dispositif de protection utilisé dans le réseau de distribution électrique. Il sert, d’une part, à mettre le circuit d’un habitat à l’abri des courts-circuits et des surcharges électriques, et d’autre part, à surveiller la présence d’un courant de fuite et d’une différence de courant. Ce dispositif coupe et sectionne automatiquement le circuit à la détection de l’un de ces défauts. Ce disjoncteur différentiel possède un déclencheur de type AC, avec une courbe C, proposant une sensibilité différentielle de 30 mA avec un pouvoir de coupure allant de 4500 à 6000 A. Il est à monter directement à la tête d’un circuit de distribution monophasé avec neutre d’une intensité de 20 A, avec une tension de 230 V.
Les + du produit :
- Différentiel indépendant de la tension
- Doté d’une signalisation ON/OFF
Caractéristiques générales :
- Marque : Schneider Electric
- Gamme : Acti9 iDD40T
- Référence : SCHA9DA2620
- Côtes d'encombrement : 85 x 73 x 36 mm
- Poids : 210 g
- Description des pôles : 1 P+N
- Type de différentiel : AC
Caractéristiques du produit :
- Courant assigné d’emploi : 20 A
- Tension assignée d'emploi : 230 V CA
- Fréquence : 50 Hz
- Sensibilité du différentiel : 30 mA
- Temporisation : instantanée
- Courbe de déclenchement : C
- Seuil de déclenchement : 5 à 10 x In
- Pouvoir de coupure : 4500 A à 6 kA
- Couleur : blanc
- Indice de protection :
- IP20
- IP40 avec boîtier modulaire
- Température de fonctionnement : -5°C à +60°C
- Température de stockage : -40°C à +85°C
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 20,0 A |
| Tension assignée (ue) | 230,0 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | Ac |
| Tenue au courant de choc | 0,25 kA |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure nominal selon iec 60947-2 (icu) | 6,0 kA |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 10 mm² |
| Avec dispositif de verrouillage | Oui |
| Température ambiante en fonctionnement | 60,0 °C |
| Température ambiante en fonctionnement | -5 °C |
| Nombre de pôles (total) | 2,0 |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Pouvoir de coupure nominal selon en 61009-1 (icn) | 4,5 kA |
| Charactéristique de déconnexion | Non retardé |
| Pouvoir de coupure assigné selon en 61009 | 4,5 kA |
| Immunisé contre déclenchements intempestifs | Non |
| Montage encastré | Non |
