Photo(s) non contractuelle(s)

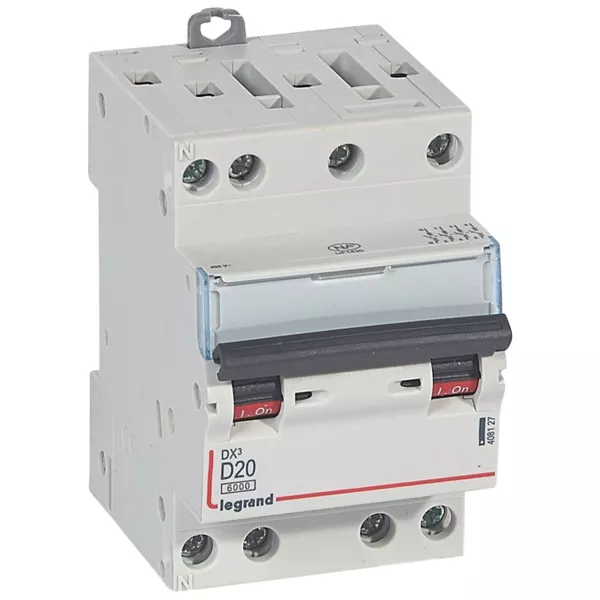

Disjoncteur dx³ 6000 - vis/vis - 4p - 400v~ - 20A - 10ka - courbe D - pour peigne hx³ optimisé
68.54 € HT 82.25 € TTC
En stock - Il y a 5 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 164 points de fidélité en achetant ce produit
Legrand
LEG405200
Peigne d’alimentation tétrapolaire tête de groupe HX³ - Horizontal optimisé - 6 modules - Legrand
Offre limitée
19 produit(s) disponible(s)
14.48 € HT 17.38 € TTC
9.08 € HT 10.90 € TTC
Legrand
LEG405201
Peigne d'alimentation hx³ - 4p - tête de groupe - long. 12 modules
4,3 (6)
En stock
178 produit(s) disponible(s)
11.59 € HT 13.91 € TTC
Legrand
LEG405202
Peigne d'alimentation hx³ - 4p - tête de groupe - long. 18 modules
En stock
78 produit(s) disponible(s)
15.80 € HT 18.96 € TTC
Legrand
LEG405210
Peigne d'alimentation hx³ - 4p - à vis - long. 24 modules
En stock
7 produit(s) disponible(s)
33.76 € HT 40.51 € TTC
Description
Disjoncteur dx³ 6000-vis/vis-4p-400v~ Legrand
Ce disjoncteur DX36000, de la marque Legrand, est un dispositif de protection, de commande et de sectionnement de circuit électrique. Il est généralement utilisé pour protéger les installations et les équipements contre les courts-circuits et les surintensités. Son déclencheur magnétique courbe D coupe automatiquement le courant et sectionne le circuit en cas de court-circuit. Il se déclenche également à chaque détection d’une surcharge de 10 kA sur une tension de 400 V. Ce disjoncteur quadripolaire possède un calibre de 20 A, avec un seuil de déclenchement de 10 à 14 fois la valeur de son intensité nominale. Son installation se fait aussi facilement sur le rail du coffret à l’aide de ses modules DIN.
Les + du produit :
- Connexion vis/vis : arrivée haute et départ bas
- Peut recevoir des auxiliaires
Caractéristiques générales :
Pour peigne HX³ optimisé tétrapolaire réf. 405 200/201/202/210
- Vis/vis
- Nombre de modules : 3
Caractéristiques du produit :
- Intensités nominales In : 20 A
- Tension nominale : 400 V
- Fréquence : 50 Hz
- Courbe : D
- Seuil de déclenchement : 10 à 14 x In
- Pouvoir de coupure : 10 kA
- Protection des bornes contre les contacts directs, les corps solides et liquides : IP20
- Protection de la face avant contre les contacts directs : IP40
- Indice de protection contre les chocs mécaniques : IK02
- Polyamide et P.B.T.
- Température de fonctionnement : - 25 °C à + 70 °C
- Température de stockage : - 40 °C à + 70 °C
Caractéristiques e-catalogue LEGRAND
Schneider Electric
SCHA9F77216
Disjoncteur 2P 16 A Courbe C Acti9 iC60N Schneider
En stock
42 produit(s) disponible(s)
39.44 € HT 47.33 € TTC
Schneider Electric
SCHA9F77210
Disjoncteur 2P 10 A Courbe C Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
25.24 € HT 30.29 € TTC
Schneider Electric
SCHA9F77463
Disjoncteur 4P 63 A Courbe C Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
214.25 € HT 257.10 € TTC
Schneider Electric
SCHA9F77432
Disjoncteur 4P 32 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
13 produit(s) disponible(s)
64.35 € HT 77.22 € TTC
Schneider Electric
SCHA9F77416
Disjoncteur 4P 16 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
14 produit(s) disponible(s)
85.57 € HT 102.68 € TTC
Schneider Electric
SCHA9F77440
Disjoncteur 4P 40 A Courbe C Acti9 iC60N Schneider
5,0 (2)
En stock
3 produit(s) disponible(s)
117.51 € HT 141.01 € TTC
Schneider Electric
SCHA9F74202
Disjoncteur 2P 2 A Courbe C Acti9 iC60N Schneider
En stock
9 produit(s) disponible(s)
20.75 € HT 24.90 € TTC
Schneider Electric
SCHA9F77420
Disjoncteur 4P 20 A Courbe C Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
83.01 € HT 99.61 € TTC
Schneider Electric
SCHA9F77206
Disjoncteur 2P 6 A Courbe C Acti9 iC60N Schneider
En stock
18 produit(s) disponible(s)
14.08 € HT 16.90 € TTC
Schneider Electric
SCHA9F77220
Disjoncteur 2P 20 A Courbe C Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
38.62 € HT 46.34 € TTC
Schneider Electric
SCHA9F77425
Disjoncteur 4P 25 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
11 produit(s) disponible(s)
93.86 € HT 112.63 € TTC
Schneider Electric
SCHA9F77316
Disjoncteur 3P 16 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
65.99 € HT 79.19 € TTC
Schneider Electric
SCHA9F77240
Disjoncteur 2P 40 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
6 produit(s) disponible(s)
38.73 € HT 46.48 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32 A Courbe C Acti9 iC60N Schneider
En stock
10 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
94.78 € HT 113.74 € TTC
Legrand
LEG406301
Module raccordt par peigne dx-borne auto -4p ? 63 a - tête de groupe
En stock
86 produit(s) disponible(s)
18.43 € HT 22.12 € TTC
Legrand
LEG080251
Support à vis pour Mosaic , Céliane ou Soliroc - pour 1 poste ou 2 modules
5,0 (105)
En stock
9433 produit(s) disponible(s)
0.89 € HT 1.07 € TTC
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (23)
En stock
921 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
Legrand
LEG406773
Disjoncteur Legrand dnx³ 4500 6ka - vis/vis - 1P+N 230v~ 10A - courbe C
4,9 (43)
Offre limitée
2718 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Legrand
LEG406775
Disjoncteur Legrand dnx³ 4500 6kA - vis/vis - 1P+N 230v~ 20A - courbe C
4,9 (49)
Offre limitée
3502 produit(s) disponible(s)
6.92 € HT 8.30 € TTC
6.08 € HT 7.30 € TTC
Caractéristiques techniques
| Largeur en nombre de modules | 3 |
| Profondeur d'encastrement | 44 mm |
| Nombre de pôles protégés | 4 |
| Nombre de pôles (total) | 4 |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 25 kA |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Type de tension | Ac |
| Tension assignée (ue) | 400 V |
| Adapté à une installation encastrée | Oui |
| Calibre/courant nominal assigné (in) | 20 A |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Tension d'isolement assignée (ui) | 500 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 70 °C |
| Antidéflagration | Non |
| Montage encastré | Oui |
