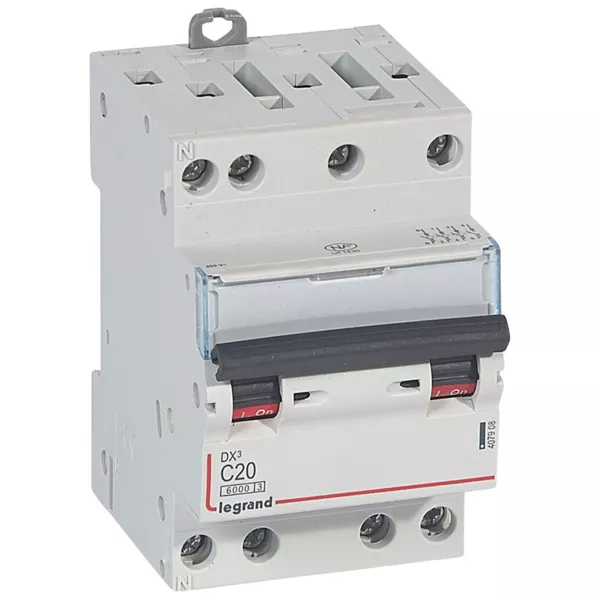

Disjoncteur DX³ Legrand - pour peigne optimisé tétrapolaire - 4P - courbe C - 400V - 20A - 6kA - 10kA - IP20 - IK02
98.90 € HT 118.68 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 11-16 jours Délai estimatif
Jusqu'à 237 points de fidélité en achetant ce produit
Legrand
LEG003954
Cassette rechange - parafoudre Lexic réf. 039 51/53 - Imax 12 kA
5,0 (3)
En stock
4 produit(s) disponible(s)
48.49 € HT 58.19 € TTC
Dont éco participation : 0.02 €
Description
Disjoncteur DX³ Legrand
Ce disjoncteur DX³, de la marque Legrand, est un dispositif conçu pour assurer la protection et la sécurité des circuits électriques. Il intervient en cas de surcharge ou de court-circuit, interrompant instantanément le flux électrique pour éviter tout risque de dommage ou d'incident. Ce module convient parfaitement pour les installations électriques résidentielles et tertiaires. Il peut être employé dans divers environnements, tels que les habitations, les bureaux ou les commerces. Grâce à sa courbe de déclenchement C, ce disjoncteur garantit une protection efficace contre les surintensités tout en évitant les déclenchements intempestifs. Son design ergonomique et ses bornes de raccordement accessibles facilitent son installation et son câblage.
Les + du produit :
- Assure la protection et la sécurité des circuits électriques
- Réagit instantanément pour éviter tout risque d'incendie ou de détérioration des composants
Caractéristiques générales :
- Marque : Legrand
- Gamme : DX³
- Référence : LEG407908
- Côtes d'encombrement : 94,85 x 77,8 x 53,4 mm
- Type de connexion : peigne et câble
- Nombre de pôles : 4
- Section de raccordement : 0,75 à 16 mm²
- Sens de l'alimentation électrique : arrivée haute et sortie basse par bornes à vis
- Caractéristique de déclenchement : C
Caractéristiques du produit :
- Tension assignée : 400 V
- Tension d'isolement assignée : 500 V
- Tension assignée de tenue aux chocs : 4 kV
- Courant nominal : 20 A
- Pouvoir de coupure assigné selon EN 60898 à 400 V : 6 kA
- Pouvoir de coupure assigné selon IEC 60947-2 à 230 V : 25 kA
- Pouvoir de coupure assigné selon IEC 60947-2 à 400 V : 10 kA
- Indice de protection : IP20
- Résistance aux chocs : IK02
- Température d'utilisation : -25°C à +70°C
- Temperature de stockage : -40°C à 70°C
- Garantie : 2 ans
Schneider Electric
SCHA9F77216
Disjoncteur 2P 16 A Courbe C Acti9 iC60N Schneider
En stock
42 produit(s) disponible(s)
39.44 € HT 47.33 € TTC
Schneider Electric
SCHA9F77210
Disjoncteur 2P 10 A Courbe C Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
25.24 € HT 30.29 € TTC
Schneider Electric
SCHA9F77463
Disjoncteur 4P 63 A Courbe C Acti9 iC60N Schneider
En stock
8 produit(s) disponible(s)
214.25 € HT 257.10 € TTC
Schneider Electric
SCHA9F77432
Disjoncteur 4P 32 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
13 produit(s) disponible(s)
64.35 € HT 77.22 € TTC
Schneider Electric
SCHA9F77416
Disjoncteur 4P 16 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
14 produit(s) disponible(s)
85.57 € HT 102.68 € TTC
Schneider Electric
SCHA9F77440
Disjoncteur 4P 40 A Courbe C Acti9 iC60N Schneider
5,0 (2)
En stock
3 produit(s) disponible(s)
117.51 € HT 141.01 € TTC
Schneider Electric
SCHA9F74202
Disjoncteur 2P 2 A Courbe C Acti9 iC60N Schneider
En stock
9 produit(s) disponible(s)
20.75 € HT 24.90 € TTC
Schneider Electric
SCHA9F77420
Disjoncteur 4P 20 A Courbe C Acti9 iC60N Schneider
En stock
6 produit(s) disponible(s)
83.01 € HT 99.61 € TTC
Schneider Electric
SCHA9F77206
Disjoncteur 2P 6 A Courbe C Acti9 iC60N Schneider
En stock
18 produit(s) disponible(s)
14.08 € HT 16.90 € TTC
Schneider Electric
SCHA9F77220
Disjoncteur 2P 20 A Courbe C Acti9 iC60N Schneider
En stock
2 produit(s) disponible(s)
38.62 € HT 46.34 € TTC
Schneider Electric
SCHA9F77425
Disjoncteur 4P 25 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
11 produit(s) disponible(s)
93.86 € HT 112.63 € TTC
Schneider Electric
SCHA9F77316
Disjoncteur 3P 16 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
65.99 € HT 79.19 € TTC
Schneider Electric
SCHA9F77240
Disjoncteur 2P 40 A Courbe C Acti9 iC60N Schneider
5,0 (1)
En stock
6 produit(s) disponible(s)
38.73 € HT 46.48 € TTC
Schneider Electric
SCHA9F77410
Disjoncteur 4P 10 A Courbe C Acti9 iC60N Schneider
En stock
5 produit(s) disponible(s)
55.75 € HT 66.90 € TTC
Schneider Electric
SCHA9F77232
Disjoncteur 2P 32 A Courbe C Acti9 iC60N Schneider
En stock
10 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHA9F77263
Disjoncteur 2P 63 A Courbe C Acti9 iC60N Schneider
En stock
3 produit(s) disponible(s)
94.78 € HT 113.74 € TTC
Legrand
LEG069731
Prise de courant 2p+T avec éclips de protection Legrand Plexo complet saillie gris - 16 A
4,9 (23)
En stock
912 produit(s) disponible(s)
5.75 € HT 6.90 € TTC
Legrand
LEG405201
Peigne d'alimentation hx³ - 4p - tête de groupe - long. 12 modules
4,3 (6)
En stock
178 produit(s) disponible(s)
11.59 € HT 13.91 € TTC
Legrand
LEG406783
Disjoncteur Legrand dnx³ 4500 6kA - auto/auto - 1P+N 230v~ 16A - courbe C
5,0 (22)
En stock
3748 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Legrand
LEG069711
Va-et-vient Legrand Plexo complet saillie gris - 10 AX
4,9 (7)
Offre limitée
795 produit(s) disponible(s)
5.58 € HT 6.70 € TTC
Legrand
LEG406784
Disjoncteur Legrand dnx³ 4500 6kA - auto/auto - 1P+N 230v~ 20A - courbe C
5,0 (16)
En stock
3761 produit(s) disponible(s)
7.42 € HT 8.90 € TTC
Caractéristiques techniques
| Largeur en nombre de modules | 3 |
| Profondeur d'encastrement | 44 mm |
| Nombre de pôles protégés | 4 |
| Nombre de pôles (total) | 4 |
| Degré de pollution | 2 |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 25 kA |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6 kA |
| Classe de limitation d'énergie (i²t) | 3 |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 10 kA |
| Type de tension | Ac |
| Tension assignée (ue) | 400 V |
| Adapté à une installation encastrée | Oui |
| Calibre/courant nominal assigné (in) | 20 A |
| Produits auxiliaires associables | Oui |
| Indice de protection (ip) | Ip20 |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | C |
| Section de raccordement cable souple | 10 mm² |
| Section de raccordement cable rigide | 16 mm² |
| Tension d'isolement assignée (ui) | 500 V |
| Tension assignée de tenue aux chocs (uimp) | 4 kV |
| Température ambiante en fonctionnement | 70 °C |
| Antidéflagration | Non |
| Montage encastré | Oui |
