Photo(s) non contractuelle(s)

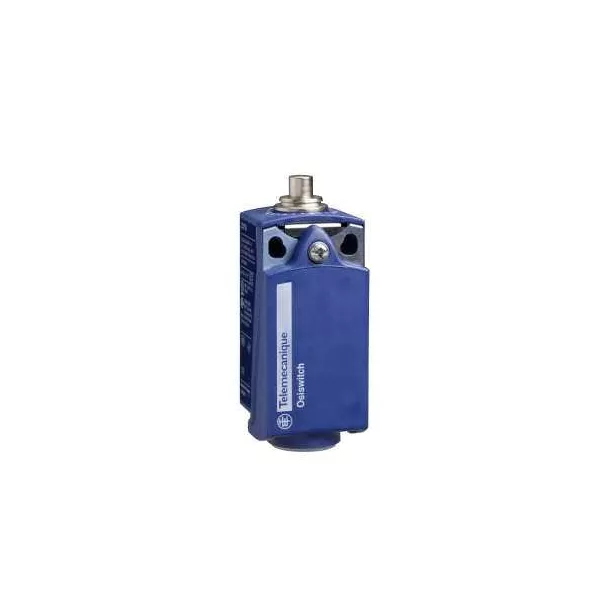

interrupteur de position XCKP poussoir acier 1 F plus 1 O
22.23 € HT 26.68 € TTC
En stock - Il y a 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 53 points de fidélité en achetant ce produit
Description
Caractéristiques principales :- Gamme de produits : OsiSense XC
- Nom de gamme : Format standard
- Type de produit ou de composant : Commutateur de fin de course
- Nom abrégé d'appareil : XCKP
- Forme du capteur : Forme compacte B conformément à CENELEC EN 50047
- Type de carter : Fixe
- Type de tête : Tête de piston
- Matière : Plastique
- Matière du corps : Plastique
- Matière de la tête : Zamak
- Mode de fixation : Par le corps
- Mouvement tête de commande : Linéaire
- Type d'unité de commande : Poussoir à rappel métal
- Type d'approche : Approche verticale
- Nombre de pôles : 2
- Description des contacts : 1 ''O'' + 1 ''F''
- Fonctionnement des contacts : Coupure lente, sans contact à court-circuit
- Mouvement d'attaque : Sur embout
- Raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,5...2 x 2,5 mm²
- Entrée de câble : 1 entrée filetée pour presse-étoupe M16 x 1,5, diamètre extérieur du câble: 4...8 mm
- Forme d'isolation entre contacts : Zb
- Ouverture positive : Avec
- Force minimale pour ouverture positive : 45 N
- Effort minimal d'actionnement : 15 N
- Vitesse d'attaque minimale : 6 m/min
- Vitesse d'attaque maximale : 0.5 m/s
- Précision de répétition : 0,1 mm sur les points d'enclenchement avec 1 million de cycles d'opération
- Désignation code des contacts : , AC-15 (Ue = 240 V, Ie = 0,125) , Ithe = 10 A conformément à EN/IEC 60947-5-1 appendix A / , DC-13 (Ue = 250 V, Ie = 0.27 A) conformément à EN/IEC 60947-5-1 appendix A
- [ui] tension assignée d'isolement : 500 V niveau de pollution 3 conformément à IEC 60947-1 / 300 V conformément à UL 508 / 300 V conformément à CSA C22.2 No 14
- Résistance entre bornes : <= 25 M' conformément à IEC 60255-7 catégorie 3
- [uimp] tension assignéede tenue aux chocs : 6 kV conformément à IEC 60664 / 6 kV conformément à IEC 60947-1
- Protection contre les courts-circuits : 10 A par gG cartouche fusible
- Durée de vie électrique : 5000000 cycle, DC-13, 120 V, 4 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 24 V, 10 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0,5 conformément à IEC 60947-5-1 appendix C / 5000000 cycle, DC-13, 48 V, 7 W, cadence de fonctionnement: <= 60 cyc/mn, facteur de charge: 0.5 conformément à IEC 60947-5-1 appendix C
- Durée de vie mécanique : 15000000 cycle
- Largeur : 31 mm
- Hauteur : 65 mm
- Profondeur : 30 mm
- Masse du produit : 0.09 kg
- Description des bornes iso n°1 : (13-14)NO / (21-22)NC
Ancien produit : Telemecanique XCKP2510P16
Telemecanique Sensors
T2SXCKP2118P16
interrupteur de position XCKP levier à galet 1 O plus 1 F
3,0 (1)
En stock
16 produit(s) disponible(s)
20.66 € HT 24.79 € TTC
Telemecanique Sensors
T2SXCKM115
Interrupteur de position Telemecanique Sensors XCKM115 - Tête à galet métallique - 1NC+1NO - IP66
5,0 (1)
En stock
4 produit(s) disponible(s)
38.25 € HT 45.90 € TTC
Telemecanique Sensors
T2SXCKP2106P16
interrupteur de position XCKP tige à ressort 1 O plus 1 F
En stock
8 produit(s) disponible(s)
25.09 € HT 30.11 € TTC
Telemecanique Sensors
T2SZCKM1
corps d interrupteur de position ZCKM 1 O plus 1 F bornes
En stock
19 produit(s) disponible(s)
19.99 € HT 23.99 € TTC
Schneider Electric
SCHXENG1191
bloc de contact à rappel 1 O plus 2 F montage frontal
En stock
16 produit(s) disponible(s)
11.88 € HT 14.26 € TTC
Telemecanique Sensors
T2SZCKD15
tête pour interrupteur de position ZCKD levier à galet
5,0 (2)
En stock
8 produit(s) disponible(s)
13.54 € HT 16.25 € TTC
Telemecanique Sensors
T2SZCY15
LEVIER GALET THERMOPLST PISTE XX XCM YY XCKP
En stock
2 produit(s) disponible(s)
1.61 € HT 1.93 € TTC
Telemecanique Sensors
T2SXCKL121
interrupteur de position XCKL levier à galet, attaque latérale 1 O plus 1 F
En stock
4 produit(s) disponible(s)
79.61 € HT 95.53 € TTC
Caractéristiques techniques
| Fonction de commutation | Autre |
| Courant de fonctionnement nominal ca-15, 230 v | 3 A |
| Courant de fonctionnement nominal ie cc-13, 230 v | 0,27 A |
| Matériau du boîtier/corps | Plastique |
| Adapté aux fonctions de sécurité | Non |
| Revêtement du boîtier | Autre |
| Avec affichage du statut | Non |
| Finition de l'interface pour communication orientée sur la sécurité | Sans |
| Finition du raccordement électrique | Entrée de câble métrique |
| Catégorie de protection contre les explosions pour le gaz | Sans |
| Catégorie de protection contre les explosions pour la poussière | Sans |
| Type de construction du boîtier | Quader |
| Indice de protection (ip) | Ip66/ip67 |
| Manœuvre positive d'ouverture | Oui |
| Finition de l'élément d'actionnement | Poussoir |
| Type d'interface | Sans |
| Sortie électronique | Non |
| Largeur du capteur | 31 mm |
| Hauteur du capteur | 65 mm |
| Longueur du capteur | 30 mm |
| Fonction de commutation encliquetable | Non |
| Température ambiante en fonctionnement | -25 °C |
| Température ambiante en fonctionnement | 70 °C |
| Nombre de contacts en tant que contacts à ouverture | 1 |
| Nombre de contacts en tant que contacts à fermeture | 1 |
| Orientation de l'élément d'actionnement | Autre |
| Nombre de contacts auxiliaires orientés sur la sécurité | 0 |
| Nombre de contacts en tant qu'inverseurs | 0 |
