Photo(s) non contractuelle(s)

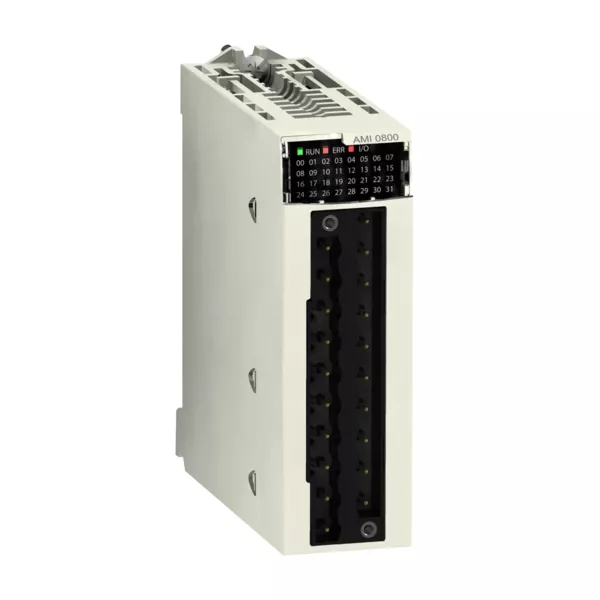

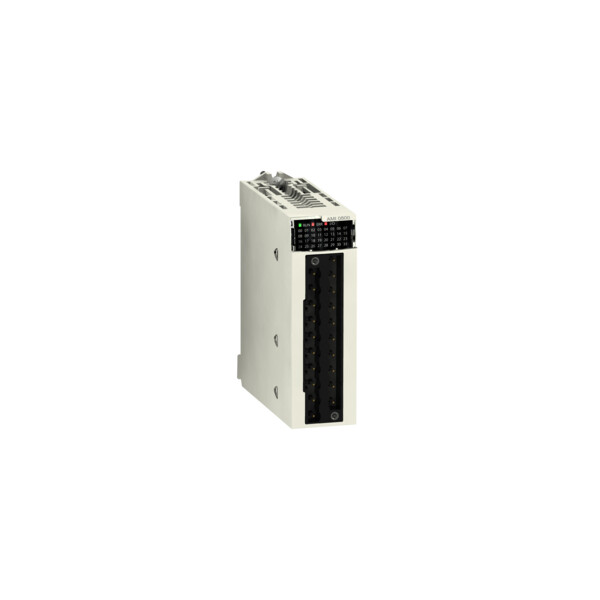

Schneider Electric 4 Entrees Ana Hn Isol Rap
599.47 € HT 719.36 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 1438 points de fidélité en achetant ce produit
Schneider Electric
SCHABE7CPA410

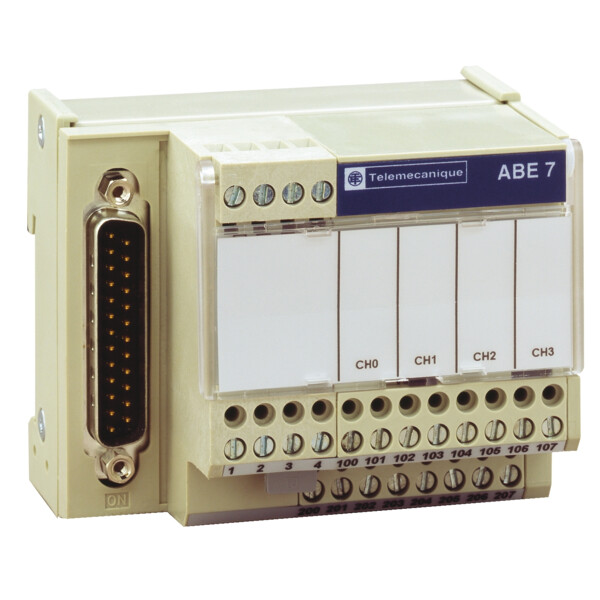

Schneider Electric Embase 4 E Ana Hn Isol
Non géré en stock
A commander
378.27 € HT 453.92 € TTC
Schneider Electric
SCHBMXFCA150
Schneider Electric Cordon 1M5 pour Es Analog
Non géré en stock
A commander
81.57 € HT 97.88 € TTC
Schneider Electric
SCHBMXFCA300
Schneider Electric Cordon 3M pour Es Analog
Non géré en stock
A commander
95.42 € HT 114.50 € TTC
Schneider Electric
SCHBMXFCA500

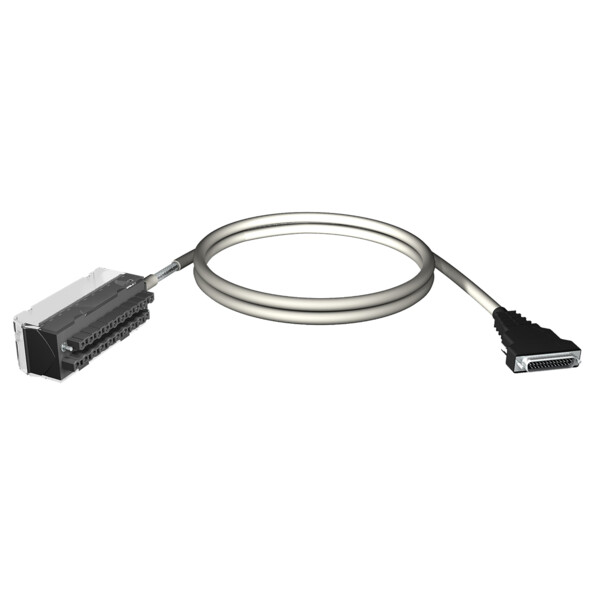

Schneider Electric Cordon 5M pour Es Analog
Non géré en stock
A commander
143.79 € HT 172.55 € TTC
Schneider Electric
SCHBMXFTB2000
Bornier de Raccordement à Vis Débrochable 20 Contacts Modicon X80 Schneider
En stock
3 produit(s) disponible(s)
30.89 € HT 37.07 € TTC
Schneider Electric
SCHBMXFTB2010

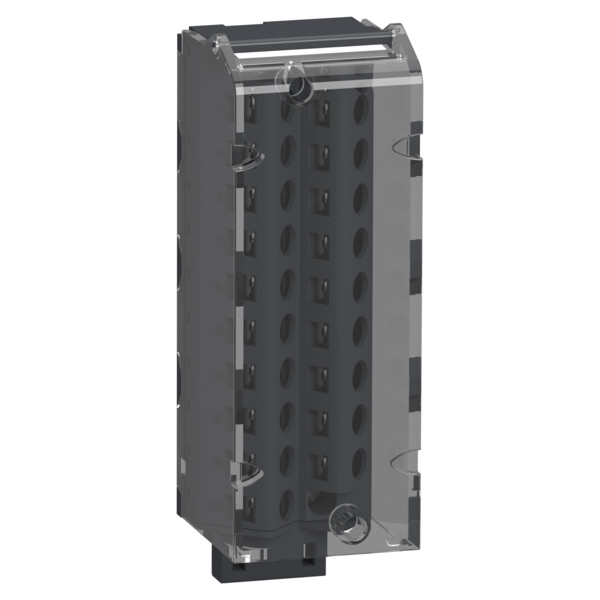

Schneider Electric Bornier Vis Etrier 20 Pts
Non géré en stock
A commander
38.92 € HT 46.70 € TTC
Schneider Electric
SCHBMXFTB2020

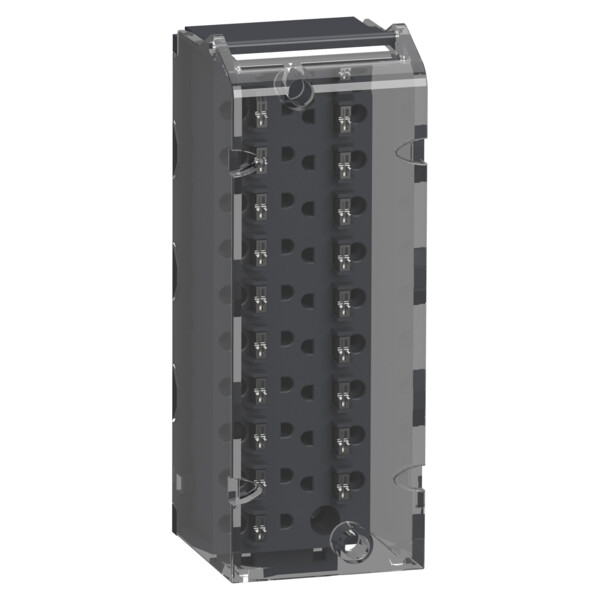

Schneider Electric Bornier Ressort 20 Pts
Non géré en stock
A commander
30.89 € HT 37.07 € TTC
Schneider Electric
SCHBMXFTW301S

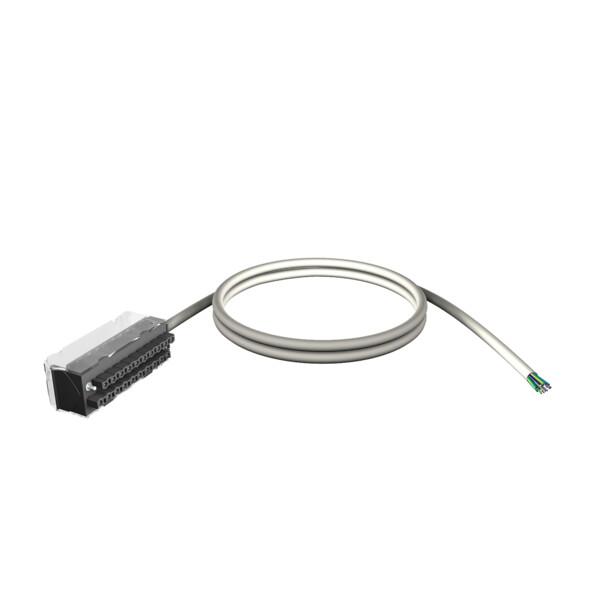

Schneider Electric Ftb 1 Cable Blinde 3M 20
Non géré en stock
A commander
71.76 € HT 86.11 € TTC
Schneider Electric
SCHBMXFTW501S
Schneider Electric Ftb 1 Cable Blinde 5M 20
Non géré en stock
A commander
128.84 € HT 154.61 € TTC
Description
Caractéristiques principales :- Gamme de produits : Plateforme d'automatisme Modicon M340
- Type de produit ou de composant : Module d'entrées analogiques
- Raccordement électrique : 1 connecteur 20 ways
- Isolation des entrées sorties : Isolé
- Niveau d'entrée : Niveau haut
- Nombre entrées analogiques : 4
- Type d'entrée analogique : Courant +/- 20 mA / Courant 0...20 mA / Courant 4...20 mA / Tension +/- 10 V / Tension +/- 5 V / Tension 0...10 V / Tension 0...5 V / Tension 1...5 V
- Conversion analogique/numérique : 24 bits
- Résolution entrées analogiques : 16 bits
- Impédance d'entrée : 10 M'
- Surcharge admise sur les entrées : +/- 30 V +/- 10 V / +/- 30 V +/- 5 V / +/- 30 V 0...10 V / +/- 30 V 0...5 V / +/- 30 V 1...5 V / +/- 90 mA +/- 20 mA / +/- 90 mA 0...20 mA / +/- 90 mA 4...20 mA
- Résistance de conversion interne : 250 Ohm
- Précision de la résistance interne de conversion : 0,1 % - 15 ppm/°C
- Type de filtre : Filtrage numérique de premier ordre
- Temps d'un cycle de lecture rapide : 1 ms + 1 ms x nombre de canaux utilisés
- Temps de cycle nominal de lecture : 5 ms pour 4 canaux
- Erreur de mesure : <= 0,1 % de l'échelle +/- 10 V 0...60 °C / <= 0,1 % de l'échelle +/- 5 V 0...60 °C / <= 0,1 % de l'échelle 0...10 V 0...60 °C / <= 0,1 % de l'échelle 0...5 V 0...60 °C / <= 0,1 % de l'échelle 1...5 V 0...60 °C / <= 0,3 % de l'échelle +/- 20 mA 0...60 °C / <= 0,3 % de l'échelle 0...20 mA 0...60 °C / <= 0,3 % de l'échelle 4...20 mA 0...60 °C / 0,075 % de l'échelle +/- 10 V 25 °C / 0,075 % de l'échelle +/- 5 V 25 °C / 0,075 % de l'échelle 0...10 V 25 °C / 0,075 % de l'échelle 0...5 V 25 °C / 0,075 % de l'échelle 1...5 V 25 °C / 0,15 % de l''échelle +/- 20 mA 25 °C / 0,15 % de l''échelle 0...20 mA 25 °C / 0,15 % de l''échelle 4...20 mA 25 °C
- Dérive en température : 15 ppm/°C +/- 10 V / 15 ppm/°C +/- 5 V / 15 ppm/°C 0...10 V / 15 ppm/°C 0...5 V / 15 ppm/°C 1...5 V / 30 ppm/°C +/- 20 mA / 30 ppm/°C 0...20 mA / 30 ppm/°C 4...20 mA
- Recalibrage : Interne
- Mode commun entre voies : 120 dB
- Format des valeurs numérique : +/- 10000 par défaut / +/- 32000 dans l'échelle de l'utilisateur
- Tension d'isolement : 300 V DC entre les canaux / 1400 V DC between channels and ground / 1400 V DC between channels and bus
- Résolution de la mesure : 0,35 mV +/- 10 V / 0,35 mV +/- 5 V / 0,35 mV 0...10 V / 0,35 mV 0...5 V / 0,35 mV 1...5 V / 0,92 µA +/- 20 mA / 0,92 µA 0...20 mA / 0,92 µA 4...20 mA
- Valeur de conversion maximale : +/- 11,4 V +/- 10 V / +/- 11,4 V +/- 5 V / +/- 11,4 V 0...10 V / +/- 11,4 V 0...5 V / +/- 11,4 V 1...5 V / 0...30 mA +/- 20 mA / 0...30 mA 0...20 mA / 0...30 mA 4...20 mA
- Led d'état : 1 LED vert RUN / 1 DEL par canal vert diagnostic du canal / 1 LED rouge ERR / 1 LED rouge E/S
- Masse du produit : 0.143 kg
- Consommation électrique : 150 mA à 3,3 V DC / 45 mA à 24 V DC
Ancien produit : Telemecanique BMXAMI0410
Caractéristiques techniques
| Hauteur | 100,0 mm |
| Profondeur | 160,0 mm |
| Adapté aux fonctions de sécurité | Oui |
| Nombre d’entrées analogiques | 4,0 |
| Entrée, courant | Oui |
| Entrée, tension | Oui |
| Entrée, résistance | Non |
| Entrée, thermomètre à résistance | Non |
| Entrée, thermo-élément | Non |
| Signal d'entrée configurable | Oui |
| Sortie, courant | Non |
| Sortie, tension | Non |
| Signal de sortie configurable | Non |
| Résolution des entrées analogiques | 16,0 Bit |
| Finition du raccordement électrique | Fiche |
| Catégorie de protection contre les explosions pour le gaz | Autre |
| Catégorie de protection contre les explosions pour la poussière | Autre |
| Matériel associé (ex ia) | Oui |
| Matériel associé (ex ib) | Oui |
| Catégorie selon en 954-1 | 1 |
| Niveau de performance selon en iso 13849-1 | Sans |
| Entrées analogiques configurables | Oui |
| Sorties analogiques configurables | Non |
| Sil conformément à iec 61508 | Sans |
| Nombre de sorties analogiques | 0,0 |
| Largeur | 32,0 mm |
