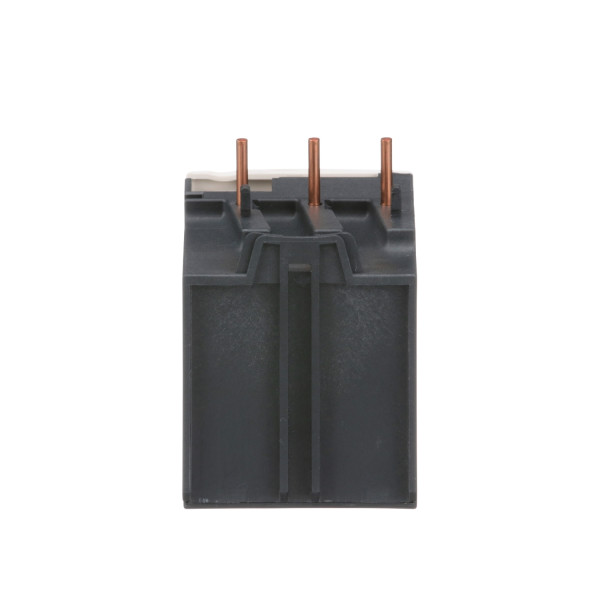

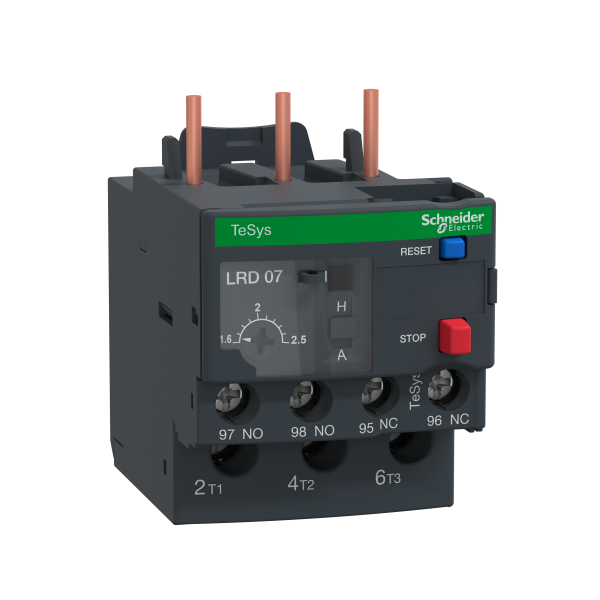

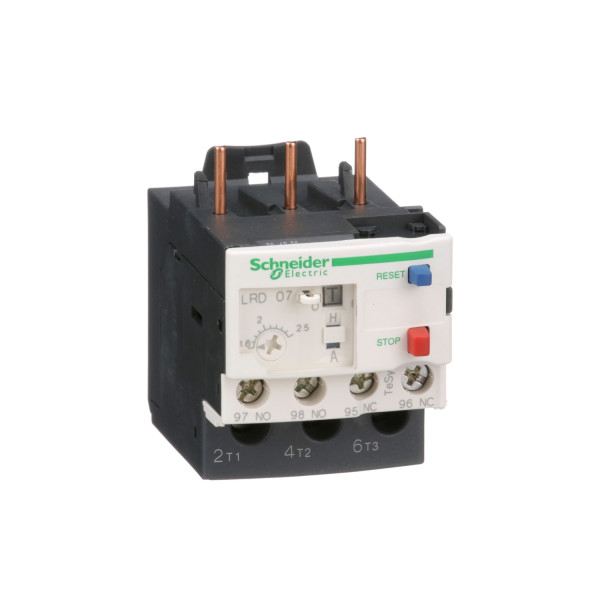

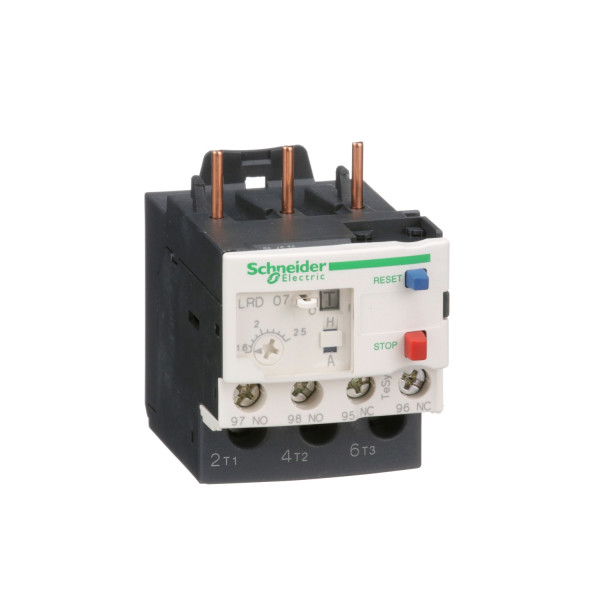

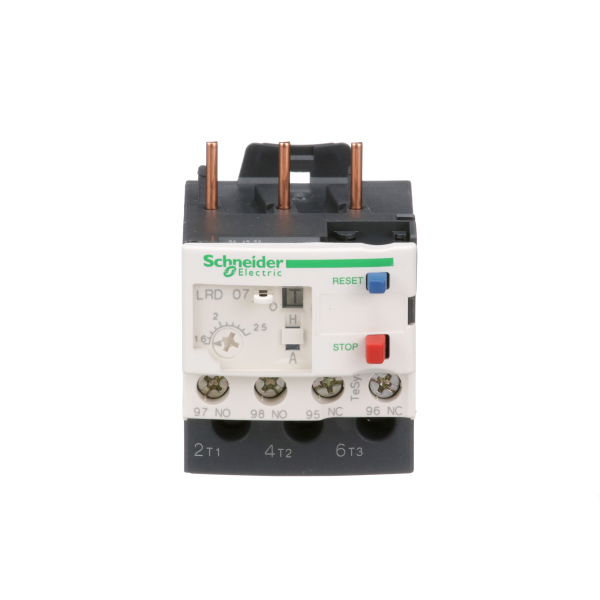

Schneider Electric Relais de Protection Thermique Moteur Tesys 1,6 à 2,5 A Classe 10A

Description

Relais de Protection Thermique Moteur Tesys Schneider Electric

Ce relais de protection thermique TeSys LRD, de la marque Schneider Electric, est un dispositif de protection servant à mettre les appareils ou les circuits électriques à l’abri d’une surpuissance thermique. Il permet de couper directement le courant en cas de surélévation de la température du circuit. Ce relais de protection propose une zone de réglage thermique de 1,6 à 2,5 A. Au-delà de ce seuil, il commande automatiquement la fermeture du contacteur sous lequel il est placé. Il est idéal pour la protection des moteurs électriques ou les circuits de signalisation.

Les + du produit :

• Différentiel à bilames
• Multiple support de montage : rail, platine, vis

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d'appareil : LRD
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1D09...LC1D38
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 1.6...2.5 A
• [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1

Caractéristiques complémentaires :

• Fréquence du réseau : 0...400 Hz
• Support de montage : Sous le contacteur
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 3 A à 120 V AC-15 pour circuit de signalisation / 0.22 A à 125 V DC-13 pour circuit de signalisation
• [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20...60 °C
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...6 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 1.7 N.m - sur borniers à vis-étrier
• Largeur : 45 mm
• Profondeur : 70 mm
• Masse du produit : 0.124 kg

Référence : SCHLRD07 (Schneider-Electric)

Ancien produit : Telemecanique LRD07
