Relais de Protection Thermique TeSys LRD Schneider Electric - Classe 10A - 12 à 18 A

Description

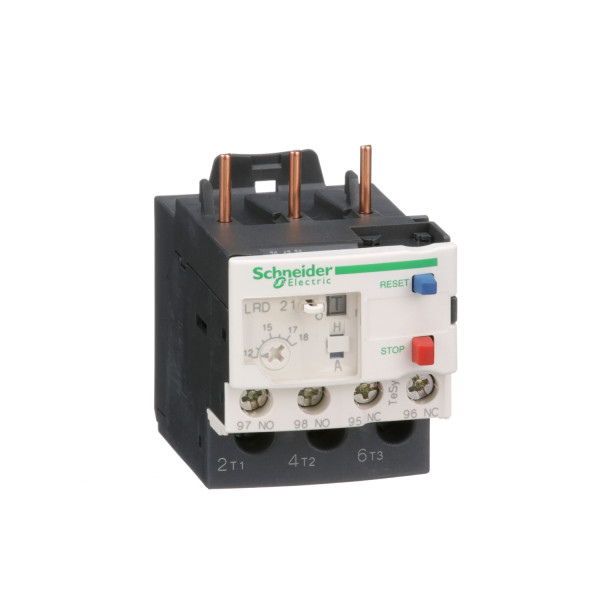

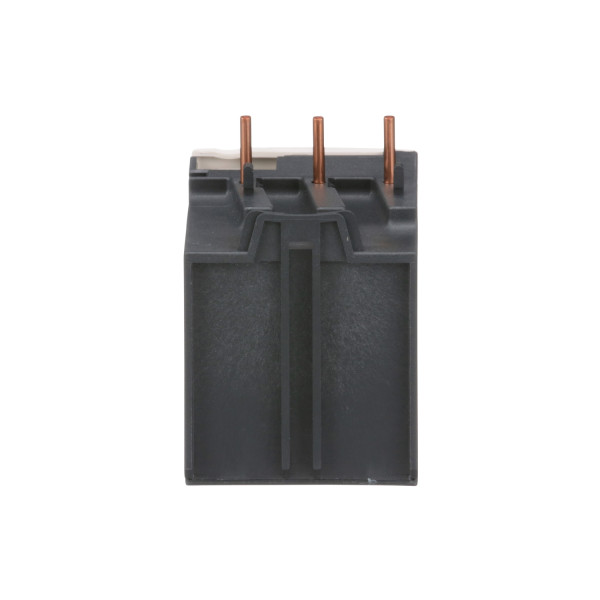

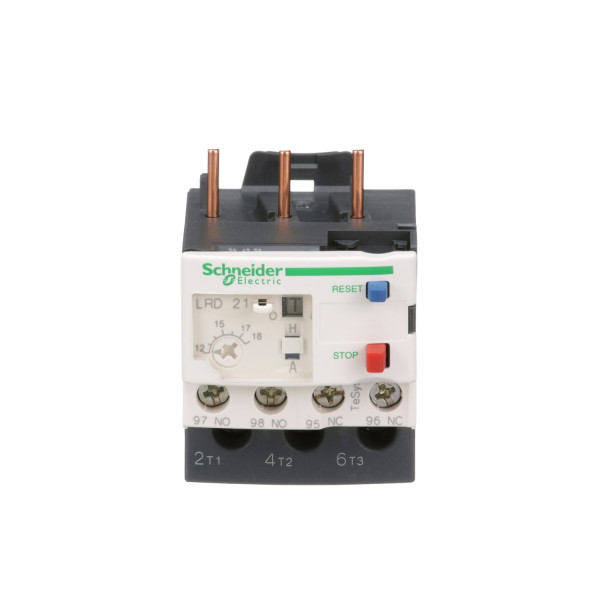

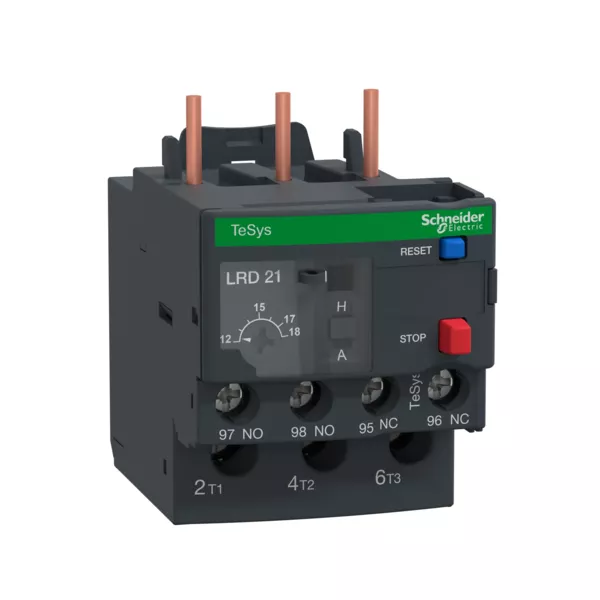

Relais de Protection Thermique TeSys LRD Schneider Electric

Ce relais de protection thermique TeSys LRD, de la marque Schneider Electric, est un dispositif permettant de protéger un moteur contre les surcharges électriques pouvant l'endommager. Il surveille le courant électrique traversant le moteur et s'active si le courant dépasse un certain niveau, ce qui indique une surcharge. Il est compatible avec les réseaux de courant continu (CC) et de courant alternatif (CA). Offrant une plage de protection thermique allant de 12 à 18 A, il est capable de détecter les surcharges à une fréquence allant de 0 à 400 Hz. Cet accessoire dispose d'un indice de protection IP20, ce qui signifie qu'il est protégé contre les corps solides. Ce relais thermique est garanti pendant 18 mois, offrant ainsi une fiabilité et une tranquillité d'esprit à long terme.

Les + du produit :

• Fiabilité
• Compatibilité avec les réseaux de courant continu et alternatif
• Bon indice de protection

Caractéristiques générales :

• Gamme : TeSys
• Product name : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d'appareil : LRD
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1D18...LC1D38
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 12...18 A
• [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1

Caractéristiques du produit :

• Fréquence du réseau : 0...400 Hz
• Support de montage : Sous le contacteur
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 1.5 A à 240 V AC-15 pour circuit de signalisation / 0.1 A à 250 V DC-13 pour circuit de signalisation
• [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20...60 °C
• Mode de raccordement :
  • Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm²
    • rigidité du câble: souple - sans extrémité de câble
  • Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm²
    • rigidité du câble: souple avec extrémité de câble
  • Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm²
    • rigidité du câble: rigide - sans extrémité de câble
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm²
    • rigidité du câble: souple - sans extrémité de câble
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...4 mm²
    • rigidité du câble: souple - avec extrémité de câble
  • Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...6 mm² -
    • rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage :
  • Télécommande : 1.7 N.m - sur borniers à vis-étrier
  • Circuit de puissance : 2.5 N.m - sur borniers à vis-étrier
• Largeur : 45 mm
• Profondeur : 70 mm
• Masse du produit : 0.124 kg

Ancien produit : Telemecanique LRD21
