Acti9 idd40t xa - disjoncteur différentiel auto - 1p+n c 16a 4500a/6ka 30ma ac
138.81 € HT 166.57 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 8-13 jours Délai estimatif
Jusqu'à 333 points de fidélité en achetant ce produit
Description

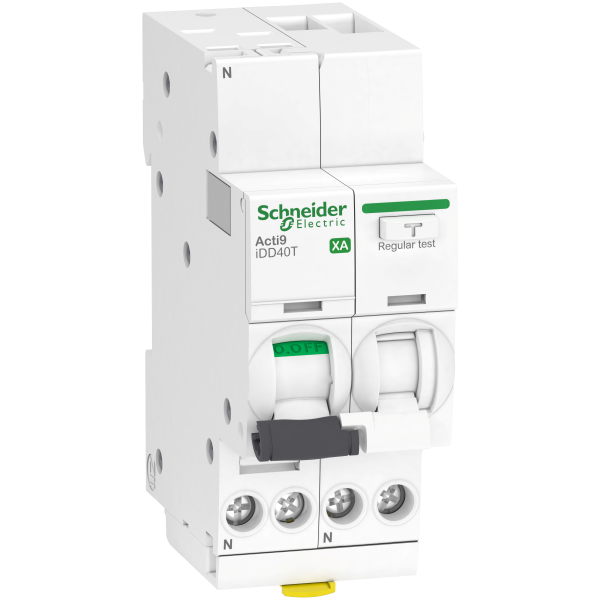

ACTI9 iDD40T XA - disjoncteur différentiel auto - 1P+N C 16A 4500A/6kA 30mA AC
Caractéristiques princiaples :
Gamme : Acti9
Nom du produit : Acti9 iDD40 XA
Type de produit ou équipement : Disjoncteur différentiel
Nom de l'appareil : IDD40T XA
Application : Distribution
Description des pôles : 1P + N
Nombre de pôles protégés : 1
Position du pôle neutre : Gauche
In courant assigné d'emploi : 16 A
Type de réseau : CA
Type de déclencheur : Thermique-magnétique
Courbe de déclenchement : C
Sensibilité du différentiel : 30 mA
Temporisation : Instantané
Type : Type AC
Pouvoir de coupure : 4500 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1 6 kA Icu à 230 V CA 50 Hz se conformer à EN/CEI 60947-2
Aptitude au sectionnement : Oui se conformer à EN/CEI 60947-2
Labels qualité : NF
Caractéristiques techniques
| Type de tension | Ac |
| Profondeur d'encastrement | 44,0 mm |
| Calibre/courant nominal assigné (in) | 16,0 A |
| Tension assignée (ue) | 230,0 V |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension d'isolement assignée (ui) | 400,0 V |
| Sensibilité / courant de défaut nominal (iδn) | 0,03 mA |
| Type de courant différentiel | Ac |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 3,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 2,0 |
| Fréquence | 50 hz |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 1,0 |
| Pôle neutre sectionné simultanément | Oui |
| Pouvoir de coupure nominal selon iec 60947-2 (icu) | 6,0 kA |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 16,0 mm² |
| Section de raccordement cable rigide | 1 mm² |
| Section de raccordement cable souple | 10,0 mm² |
| Section de raccordement cable souple | 10 mm² |
| Avec dispositif de verrouillage | Oui |
| Température ambiante en fonctionnement | 60,0 °C |
| Température ambiante en fonctionnement | 60 °C |
| Nombre de pôles (total) | 2,0 |
| Tension assignée de tenue aux chocs (uimp) | 4,0 kV |
| Pouvoir de coupure nominal selon en 61009-1 (icn) | 4,5 kA |
| Charactéristique de déconnexion | Non retardé |
| Tenue au courant de choc | 0,25 kA |
| Immunisé contre déclenchements intempestifs | Non |
| Montage encastré | Non |
| Pouvoir de coupure assigné selon en 61009 | 4,5 kA |
