Relais de Protection Thermique 37-50A Classe 10A, Bornier Puissance Everlink

Description

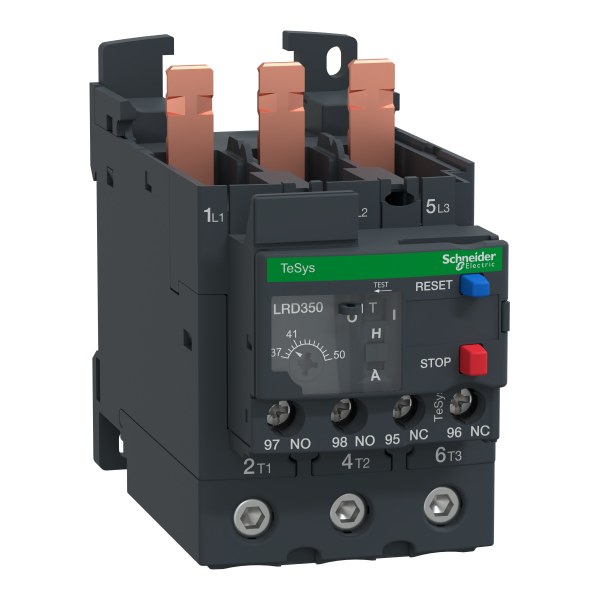

Relais de Protection Thermique TeSys LRD Schneider Electric

Ce relais de protection thermique TeSys LRD, de la marque Schneider Electric, sert à protéger les équipements et les installations électriques contre d’éventuelles surpuissances thermiques. Il est généralement utilisé pour la protection d’un moteur ou d’un circuit de puissance. Ce dispositif s’associe directement à un contacteur et permet de relayer les ordres de commande à chaque détection d’une hausse de température. Ce relais actionne par la suite le déclenchement du contacteur, assurant la coupure du circuit. Il possède une zone de réglage thermique de 37 à 50 A, avec une compensation de température de -20° à 60°C.

Les + du produit :

• Montage direct sous le contacteur
• Peut être fixé sur une platine ou sur un rail avec une accessoire compatible

Caractéristiques principales :

• Gamme : TeSys
• Product name : TeSys LRD
• Type de produit ou de composant : Relais de surcharge thermique différentielle
• Nom abrégé d'appareil : LRD
• Utilisation du relais : Protection moteur
• Compatibilité produit : LC1D40A...LC1D65A
• Type de réseau : AC / DC
• Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
• Zone de réglage de protection thermique : 37...50 A
• [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1

Caractéristiques complémentaires :

• Fréquence du réseau : 0...400 Hz
• Support de montage : Sous le contacteur / Rail DIN / Platine
• Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
• [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
• Courant admissible : 0.95 A à 380 V AC-15 pour circuit de signalisation / 0.06 A à 440 V DC-13 pour circuit de signalisation
• [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
• Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
• Compensation en température : -20...60 °C
• Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : connecteurs à vis BTR EverLink 1 câble(s) 1...35 mm² - rigidité du câble: rigide - sans extrémité de câble
• Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 5 N.m - sur connecteurs à vis BTR EverLink
• Hauteur : 70 mm
• Largeur : 55 mm
• Profondeur : 123 mm
• Masse du produit : 0.375 kg

Référence : SCHLRD350 (Schneider-Electric)

Ancien produit : Telemecanique LRD350
