Photo(s) non contractuelle(s)

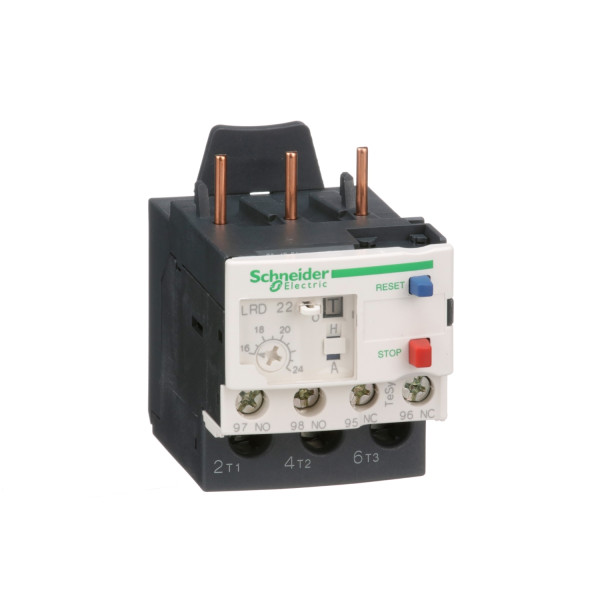

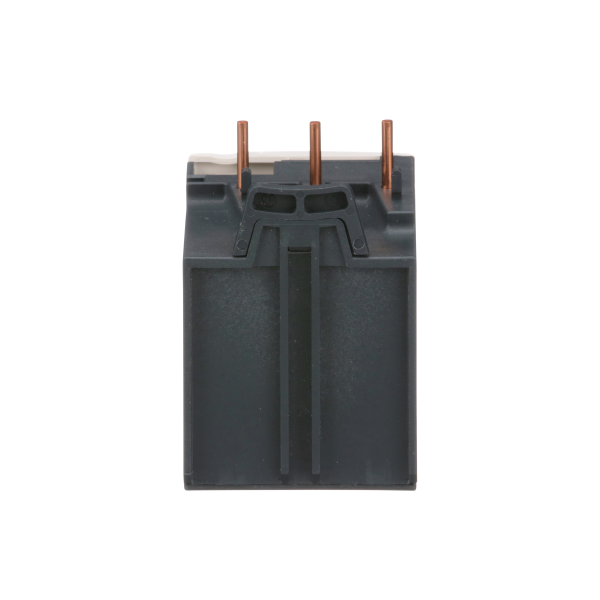

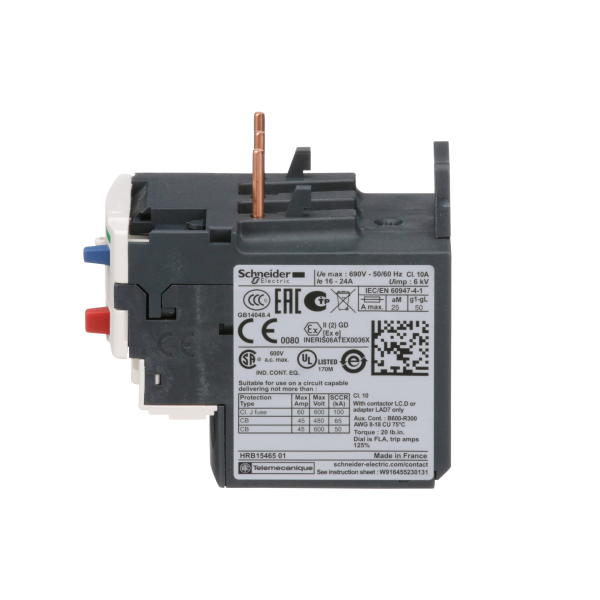

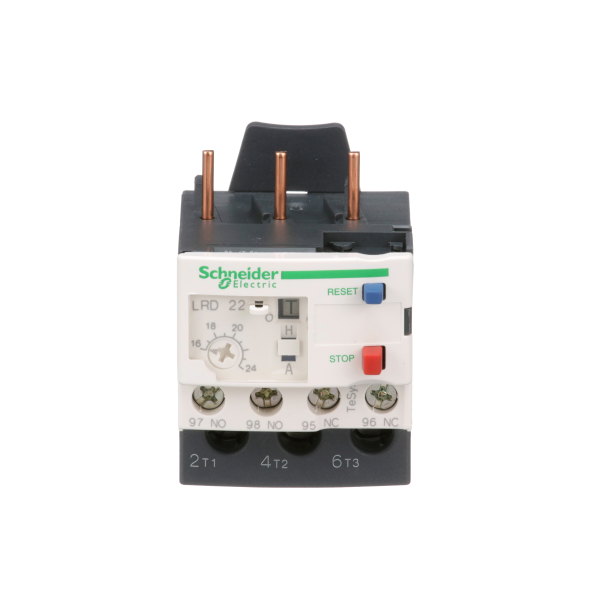

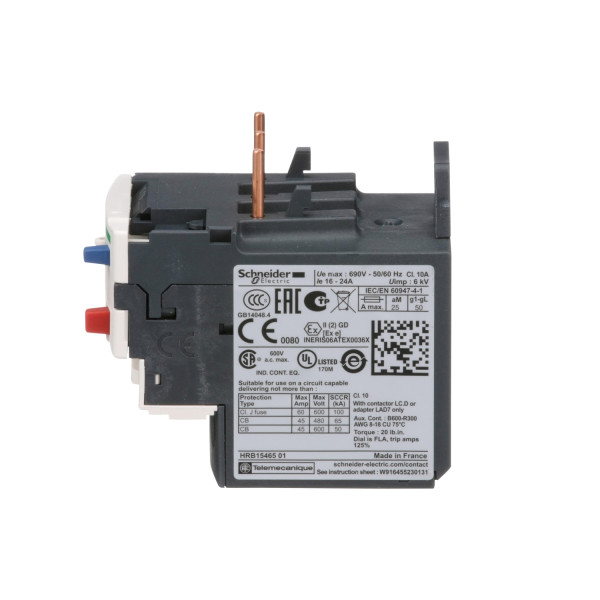

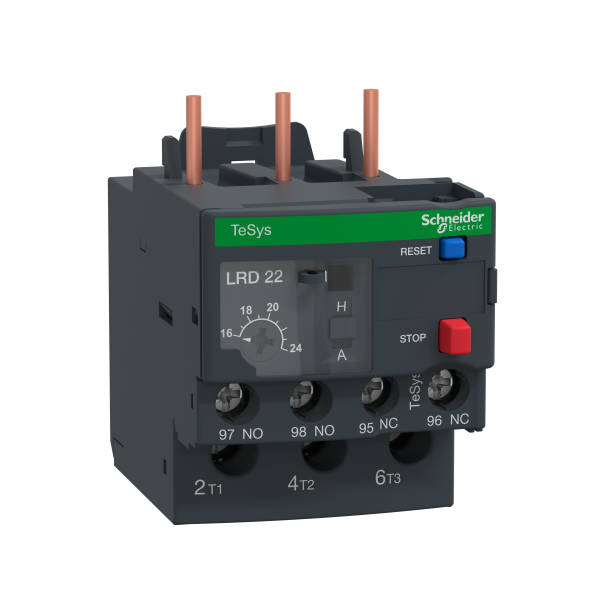

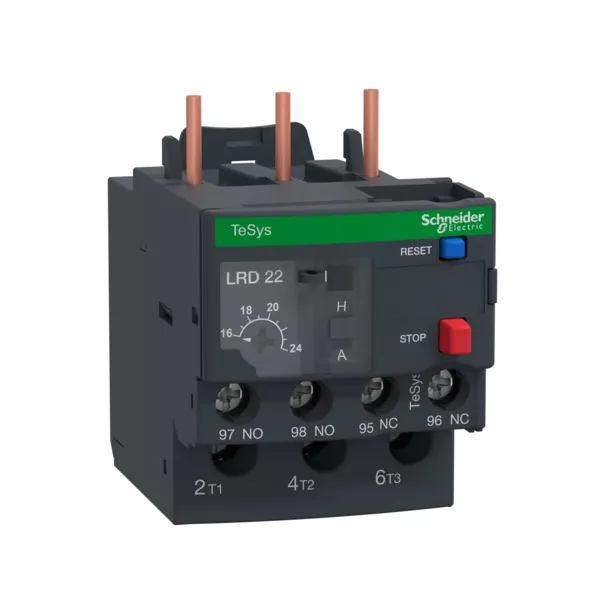

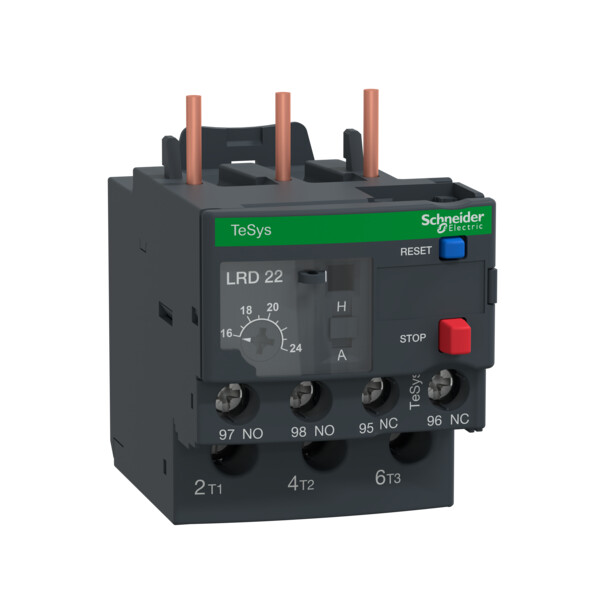

Schneider Electric Relais de Protection Thermique Moteur Tesys 16 à 24 A Classe 10A
69.80 € HT 83.76 € TTC
En stock - Il y a 5 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Réception à venir le 03/01/2025 + 12 pièces
Jusqu'à 167 points de fidélité en achetant ce produit
Schneider Electric
SCHLAD703F
Schneider Electric Arrêt ou Réarmement Électrique à Distance Lad7 110 V Cc Et Ca
Non géré en stock
A commander
75.63 € HT 90.76 € TTC
Schneider Electric
SCHLAD703M
Schneider Electric Arrêt ou Réarmement Électrique à Distance Lad7 220 à 230 V Cc Et Ca
Non géré en stock
A commander
64.30 € HT 77.16 € TTC
Schneider Electric
SCHLAD7305
Schneider Electric Rearm A Dist avec Cable F
Non géré en stock
A commander
92.96 € HT 111.55 € TTC
Schneider Electric
SCHLAD7B106
Bornier pour profilé 35mm Schneider TeSys LAD7 pour LRD01.35 et LR3D01..D35
Offre limitée
5 produit(s) disponible(s)
10.73 € HT 12.88 € TTC
Schneider Electric
SCHXB5AA86102
Harmony bouton-poussoir RAZ bleu Ø22 encastré R distance d’activation 17-120mm
Non géré en stock
A commander
10.76 € HT 12.91 € TTC
Schneider Electric
SCHXB5AL84101
Harmony boutonPoussoir RAZ rouge Ø22 S en saillie distance d’activation 17-120mm
Non géré en stock
A commander
11.56 € HT 13.87 € TTC
Description
Caractéristiques principales :- Gamme : TeSys
- Product name : TeSys LRD
- Type de produit ou de composant : Relais de surcharge thermique différentielle
- Nom abrégé d'appareil : LRD
- Utilisation du relais : Protection moteur
- Compatibilité produit : LC1D25...LC1D38
- Type de réseau : AC / DC
- Classe de surcharge thermique : Classe 10A conformément à IEC 60947-4-1
- Zone de réglage de protection thermique : 16...24 A
- [ui] tension assignée d'isolement : 600 V circuit de puissance conformément à CSA / 600 V circuit de puissance conformément à UL / 690 V circuit de puissance conformément à IEC 60947-4-1
- Fréquence du réseau : 0...400 Hz
- Support de montage : Sous le contacteur
- Seuil de déclenchement : 1,14 +/- 0,06 Ir conformément à IEC 60947-4-1
- [ith] courant thermique conventionnel : 5 A pour circuit de signalisation
- Courant admissible : 1.5 A à 240 V AC-15 pour circuit de signalisation / 0.1 A à 250 V DC-13 pour circuit de signalisation
- [ue] tension assignée d'emploi : 690 V AC 0...400 Hz
- [uimp] tension assignéede tenue aux chocs : 6 kV
- Sensibilité à une perte de phase : Tripping current 130 % of Ir on two phase, the last one at 0
- Type de commande : Rouge bouton-poussoir STOP / Bleu bouton-poussoir pour raz mode
- Compensation en température : -20...60 °C
- Mode de raccordement : Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - sans extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: souple - avec extrémité de câble / Télécommande : borniers à vis-étrier 2 câble(s) 1...2.5 mm² - rigidité du câble: rigide - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: souple - sans extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1...6 mm² - rigidité du câble: souple - avec extrémité de câble / Circuit de puissance : borniers à vis-étrier 1 câble(s) 1.5...10 mm² - rigidité du câble: rigide - sans extrémité de câble
- Couple de serrage : Télécommande : 1.7 N.m - sur borniers à vis-étrier / Circuit de puissance : 2.5 N.m - sur borniers à vis-étrier
- Largeur : 45 mm
- Profondeur : 70 mm
- Masse du produit : 0.124 kg
Ancien produit : Telemecanique LRD22
Schneider Electric
SCHLR8D25322A65TH
Schneider Electric - réf. SCHLR8D25322A65TH abandonnée
Indisponible
Produit abandonné
Schneider Electric
SCHLC1D25V7
Schneider Electric Contacteur Tesys Lc1D 3P Ac3 440V 25 A Bobine 400 V Ca
Non géré en stock
A commander
66.51 € HT 79.81 € TTC
Schneider Electric
SCHLE4D09V7A04
Schneider Electric Démarreur Cof 1S 9A 400V 50 60
Indisponible
Produit abandonné
Schneider Electric
SCHLRD10
Schneider Electric Relais de Protection Thermique Moteur Tesys 4 à 6 A Classe 10A
En stock
6 produit(s) disponible(s)
61.00 € HT 73.20 € TTC
Legrand
LEG044202
Transformateur de commande et signal mono connexion auto - prim 230/400 V/sec 24 V - 63 VA
Non géré en stock
A commander
106.88 € HT 128.26 € TTC
Schneider Electric
SCHXB4BL42
Harmony bouton-poussoir rouge Ø22 - à impulsion dépassant - 1O
Non géré en stock
A commander
11.84 € HT 14.21 € TTC
Mersen - Ferraz
MERS218194
Fusible 10x38 gg 10a - sans indicateur - 500v
En stock
30 produit(s) disponible(s)
0.78 € HT 0.94 € TTC
Soit un total de 7.80 € HT Soit un total de 9.40 € TTC
Caractéristiques techniques
| Mode de pose | Montage direct |
| Nombre de contacts auxiliaires à fermeture | 1,0 |
| Nombre de contacts auxiliaires à ouverture | 1,0 |
| Classe de déclenchement | Classe 10 a |
| Type de raccordement du circuit principal | Raccordement à vis |
| Tension de fonctionnement nominale max. ue | 690,0 V |
| Plage de courant ajustable | 24,0 A |
| Plage de courant ajustable | 16 A |
| Entrée pour fonction de remise à zéro | Non |
| Fonction reset automatique | Oui |
| Bouton-poussoir de remise à zéro | Oui |
| Nombre de contacts auxiliaires à deux directions | 0,0 |
