Actassi câble LAN MX FFTP 2x4P Cat6A 550MHz LSZH 500m

Description

Caractéristiques principales :

• Gamme de produits : Actassi
• Type de produit ou de composant : Câble réseau
• Type de câble : Câble paires torsadées 2x4 paires
• Type de blindage du câble : F/FTP with exclusive patented metallic crossfiller
• Categorie de réseau de communication : 6A
• Type de réseau de communication : 10GBASE-T
• Protocole du port communication : PoE+ (Power over Ethernet) / VoIP (Voice IP)
• Nuance de la couleur : Bleu

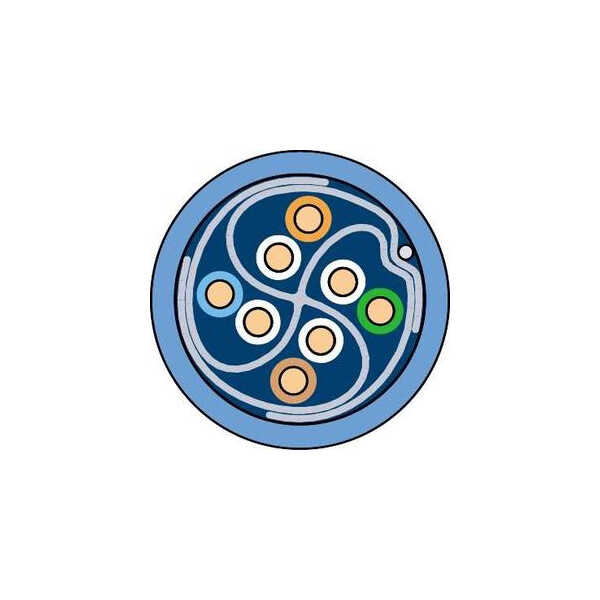

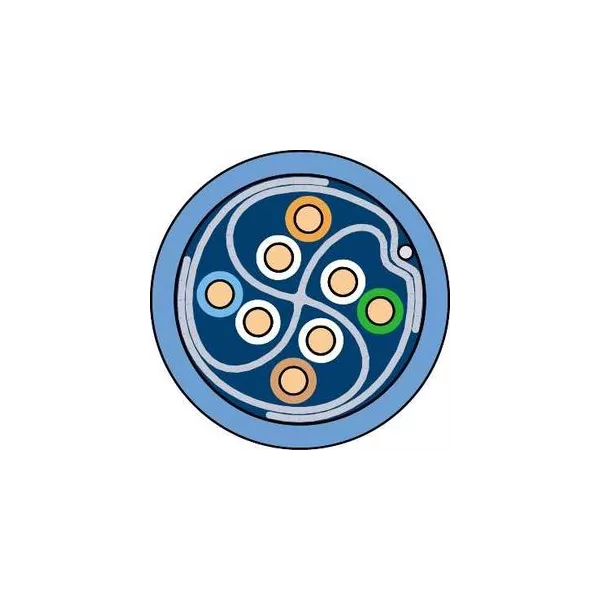

• Localisation sur l'appareil : Conducteur : conducteur mono brin / Isolant du conducteur : PE (polyéthylène) / Gaine : LSZH (low smoke fire retardant, zero halogen) / Écran : metallic crossfiller

Caractéristiques complémentaires :

• Perte en retour : 23 dB @4 MHz / 25 dB @10 MHz / 25 dB @16 MHz / 25 dB @20 MHz / 21.5 dB @62.5 MHz / 20.1 dB @100 MHz / 19.4 dB @125 MHz / 18 dB @200 MHz / 17.3 dB @250 MHz / 17.3 dB @300 MHz / 17.3 dB @400 MHz / 17.3 dB @500 MHz
• Affaiblissement : 3.8 dB @4 MHz / 5.9 dB @10 MHz / 7.5 dB @16 MHz / 8.4 dB @20 MHz / 10.5 dB @31.25 MHz / 15 dB @62.5 MHz / 19.1 dB @100 MHz / 21.5 dB @125 MHz / 27.6 dB @200 MHz / 31.1 dB @250 MHz / 34.3 dB @300 MHz / 40.1 dB @400 MHz / 45.3 dB @500 MHz
• Paradiaphonie : 72.9 dB @31.25 MHz / 68.4 dB @62.5 MHz / 65.3 dB @100 MHz / 63.8 dB @125 MHz / 60.8 dB @200 MHz / 59.3 dB @250 MHz / 78 dB @4 MHz / 78 dB @10 MHz / 77.2 dB @16 MHz / 75.8 dB @20 MHz / 58.1 dB @300 MHz / 56.3 dB @400 MHz / 54.8 dB @500 MHz
• Power sum near end crosstalk (ps next) : 75 dB @4 MHz / 75 dB @10 MHz / 74.2 dB @16 MHz / 72.8 dB @20 MHz / 69.9 dB @31.25 MHz / 65.4 dB @62.5 MHz / 62.3 dB @100 MHz / 60.8 dB @125 MHz / 57.8 dB @200 MHz / 56.3 dB @250 MHz / 55.1 dB @300 MHz / 53.3 dB @400 MHz / 51.8 dB @500 MHz
• Far-end acr : 66 dB @4 MHz / 58 dB @10 MHz / 53.9 dB @16 MHz / 52 dB @20 MHz / 48.1 dB @31.25 MHz / 42.1 dB @62.5 MHz / 38 dB @100 MHz / 36.1 dB @125 MHz / 32 dB @200 MHz / 30 dB @250 MHz / 28.5 dB @300 MHz / 26 dB @400 MHz / 24 dB @500 MHz
• Power sum alien crosstalk ratio far-end (ps acr-f) : 63 dB @4 MHz / 55 dB @10 MHz / 50.9 dB @16 MHz / 49 dB @20 MHz / 45.1 dB @31.25 MHz / 39.1 dB @62.5 MHz / 35 dB @100 MHz / 33.1 dB @125 MHz / 29 dB @200 MHz / 27 dB @250 MHz / 25.5 dB @300 MHz / 23 dB @400 MHz / 21 dB @500 MHz
• Power sum attenuation to alien crosstalk far-end (ps aacr-f) : 66.2 dB @4 MHz / 58.2 dB @10 MHz / 54.1 dB @16 MHz / 52.2 dB @20 MHz / 48.3 dB @31.25 MHz / 42.3 dB @62.5 MHz / 38.2 dB @100 MHz / 36.3 dB @125 MHz / 32.2 dB @200 MHz / 30.2 dB @250 MHz / 28.7 dB @300 MHz / 26.2 dB @400 MHz / 24.2 dB @500 MHz
• Power sum alien near end crosstalk (ps anext) : 67 dB @4 MHz / 67 dB @10 MHz / 67 dB @16 MHz / 67 dB @20 MHz / 67 dB @31.25 MHz / 65.6 dB @62.5 MHz / 62.5 dB @100 MHz / 61 dB @125 MHz / 58 dB @200 MHz / 56.5 dB @250 MHz / 55.3 dB @300 MHz / 53.5 dB @400 MHz / 52 dB @500 MHz
• Impédance d'entrée : 100 Ohm @1...500 MHz
• Delay skew : <= 45 ns @1...500 MHz
• Resistance unbalance : <= 2 %
• Transverse conversion loss : >= 40 - 10 x log(f) dB from 1...250 MHz (IEC 61156-5 Ed2
• Atténuation du couplage : >= 75 dB from 30...100 MHz (IEC 61156-5 Ed2, type Ib) / >= 75 - 20 x log10(f / 100) dB from 100...1000 MHz (IEC 61156-5 Ed2, type Ib)
• Impédance de transfert : <= 10 mOhm/m 1...10 MHz (IEC 61156-5 Ed2, grade 1) / <= 30 mOhm/m 30 MHz (IEC 61156-5 Ed2, grade 1) / <= 60 mOhm/m 100 MHz (IEC 61156-5 Ed2, grade 1)
• Vitesse nominale de propagation (nvp) : 82 %
• Force de traction : <= 400 N
• Valeur calorifique : 595 MJ/km
• Jauge awg : 23
• Rayon de courbure : Rayon de courbure minimum après installation : 4 x overall diameter / Rayon de courbure minimum après installation : 8 x overall diameter
• Diamètre extérieur du câble : 14.74 mm
• Conditionnement du câble : Drum de 500 m
• Poids du câble : 110 kg/km

Référence : SCHVDIC68X228 (Schneider-Electric)
