Qu'est-ce qu'un disjoncteur et à quoi sert-il ?
Un disjoncteur est un appareil de protection électrique qui interrompt automatiquement le circuit en cas de surcharge ou de court-circuit. Il protège ainsi les installations électriques et les personnes contre les risques d'incendie et d'électrocution. Il se compose principalement de deux protections : thermique pour les surcharges et magnétique pour les courts-circuits.
Comment choisir le bon disjoncteur pour mon installation ?
Le choix d'un disjoncteur dépend de plusieurs facteurs : la nature du circuit à protéger, la section des conducteurs, et la norme NF C 15-100. Par exemple, pour un circuit de prises, un disjoncteur 16A avec une section de 1.5mm² est recommandé. Les préférences de marque (Legrand, Schneider Electric, etc.) et le type de borne (à vis ou à connexion automatique) sont également des critères à considérer.

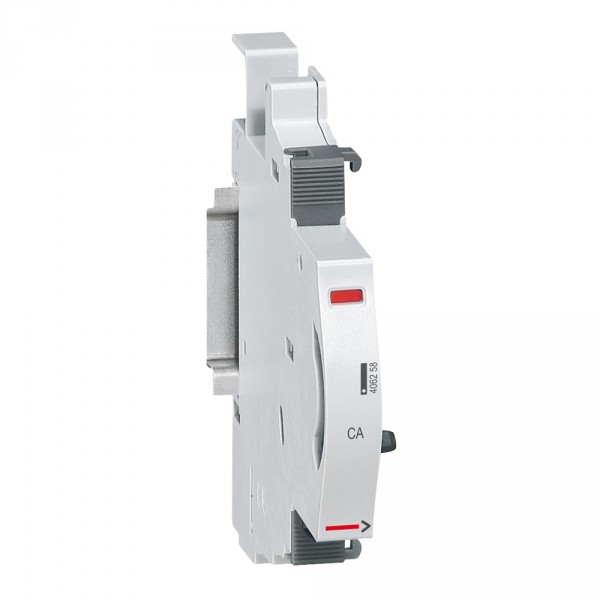

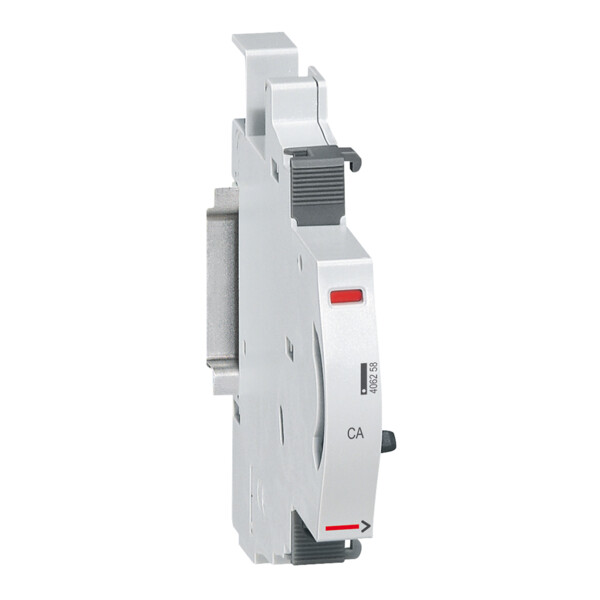

Découvrez les différents types de disjoncteurs et d'accessoires connexes pour protéger votre installation électrique. Les 4 principaux matériels électriques sont les suivants :

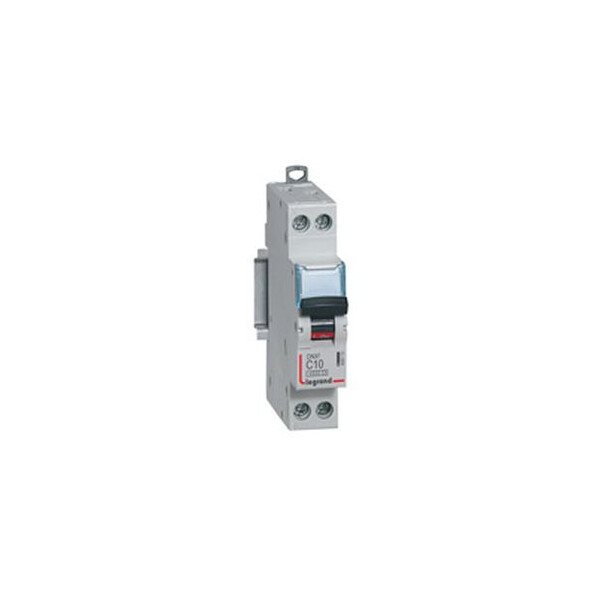

Le disjoncteur protection modulaire
Le disjoncteur différentiel monobloc
L'interrupteur différentiel
Le bloc différentiel
Le disjoncteur protection modulaire, également appelé disjoncteur divisionnaire, assure la protection des biens et des personnes dans une habitation en évitant les incendies, les courts-circuits et tous les autres incidents liés à l'électricité. Il dispose de 2 protections : la protection thermique et la protection magnétique. Le disjoncteur se décompose en 4 grandes familles : monophasé, bipolaire, tripolaire et tétrapolaire.
Découvrez nos gammes Legrand, Schneider Electric, Gewiss, ABB....
Il existe plusieurs fabricants de disjoncteurs sur le marché, chacun proposant ses propres gammes de produits avec des caractéristiques et des fonctionnalités spécifiques. Parmi les marques les plus reconnues, on peut citer Legrand, Schneider Electric, Gewiss et ABB. Les gammes de disjoncteurs de ces fabricants se déclinent en différents modèles tels que les disjoncteurs modulaires monophasés, bipolaires, tripolaires et tétrapolaires, les interrupteurs différentiels monophasés et tétrapolaires, ainsi que les blocs différentiels mono/bipolaires, tripolaires et tétrapolaires. Ces gammes de disjoncteurs sont conçues pour répondre aux besoins spécifiques des installations électriques et garantir la sécurité des utilisateurs.

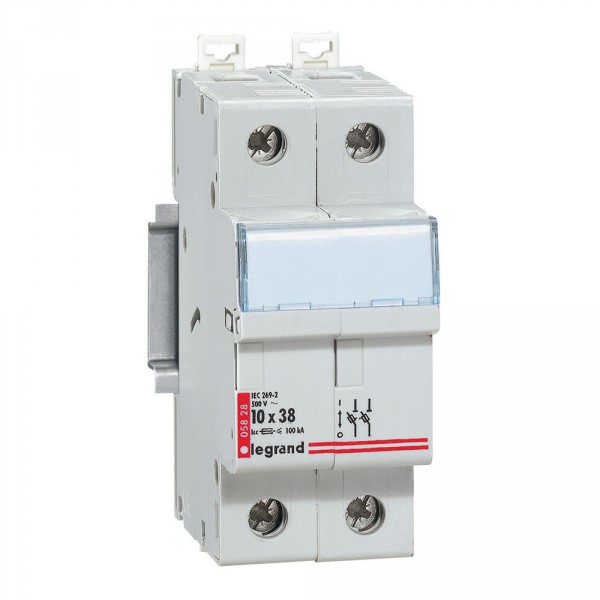

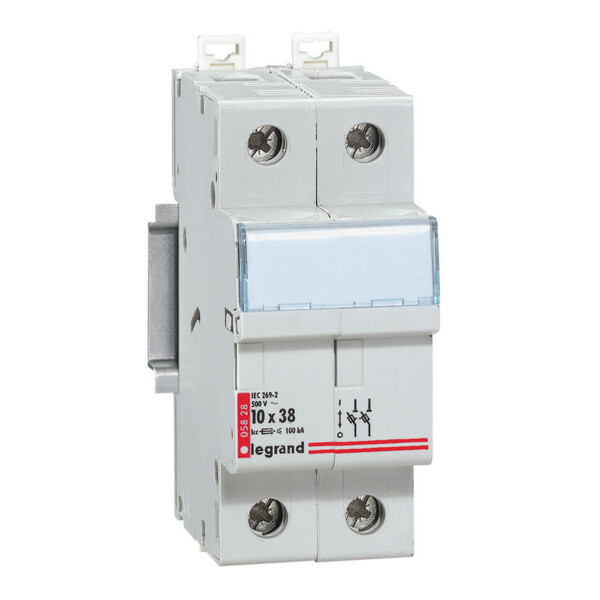

La protection modulaire désigne une gamme de dispositifs de protection électriques installables sur un rail DIN dans les tableaux électriques. Elle inclut des disjoncteurs, des interrupteurs différentiels, des parafoudres, et des contacteurs. Ces dispositifs protègent les installations électriques contre les surcharges, les courts-circuits, et les fuites de courant, garantissant ainsi la sécurité des biens et des personnes. Les équipements modulaires permettent une installation flexible, une maintenance aisée, et une adaptation aux besoins spécifiques de chaque circuit électrique.
Le disjoncteur différentiel monobloc
Le disjoncteur différentiel monobloc se place sur le réseau électrique, entre le disjoncteur général et la ligne qu'il faut protéger. Il est idéal pour protéger certains types d'appareils électriques tels que les alarmes ou l'équipement informatique. En outre, il combine les fonctions de disjoncteur et de dispositif différentiel dans un seul boîtier et permet de couper le circuit de l'appareil électrique relié au disjoncteur en cas de coupure ou, au contraire, d'assurer le fonctionnement de l'appareil qu'il protège en cas de problème électrique. Choisissez entre les déclinaisons monophasé et tétrapolaire.

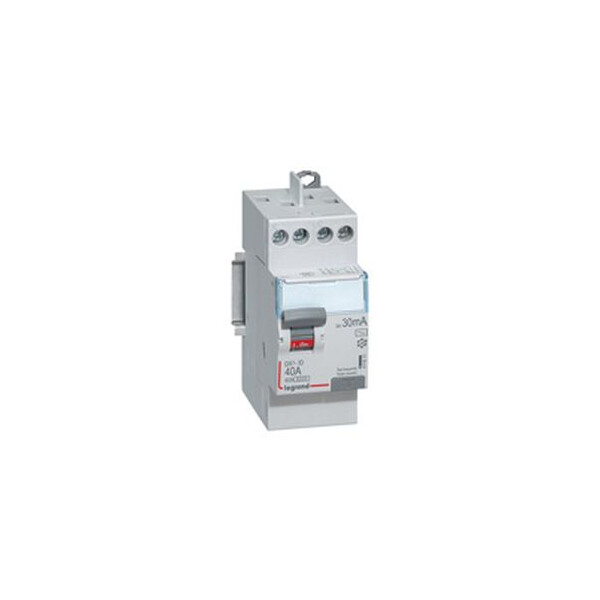

L'interrupteur différentiel
L'interrupteur différentiel protège les biens et les personnes des problèmes électriques en isolant le problème rencontré du reste du circuit. Il détecte et coupe le courant dans les appareils ayant un défaut électrique.
Vous pouvez également isoler manuellement les circuits branchés en l'installant entre le disjoncteur principal et les disjoncteurs divisionnaires.

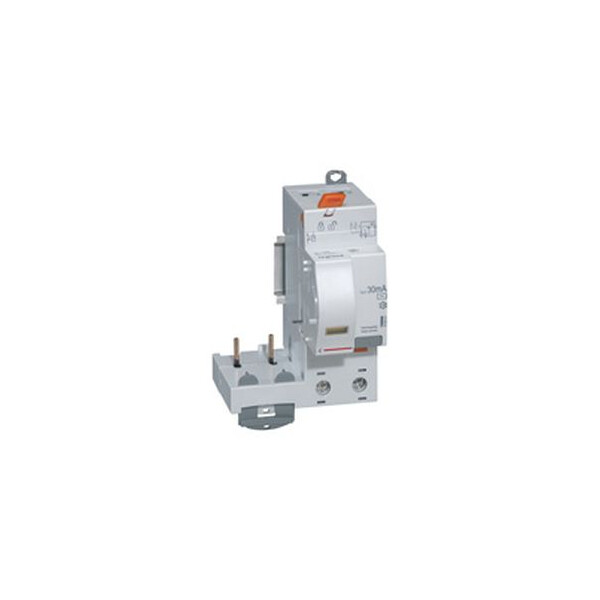

Le bloc différentiel
Le bloc différentiel est un organe de mesure associé au disjoncteur et peut être associé à un interrupteur différentiel. Il sert à détecter une différence de courant entre les différents éléments d'une installation électrique et agit lorsque le seuil minimum d'ampères est atteint ou franchi.
Il se compose de 3 lignes principales : le bloc différentiel mono/bipolaire, le bloc différentiel tripolaire et le bloc différentiel tétrapolaire.
N'oubliez pas que le disjoncteur est une protection indispensable pour votre installation électrique.
Quelle est la différence entre un disjoncteur courbe C et un disjoncteur courbe D, et comment choisir le bon type pour mon installation ?
Les disjoncteurs sont classés selon leur courbe de déclenchement, qui définit leur réactivité face aux surintensités :
Courbe C : Convient aux circuits classiques avec des charges résistives ou légèrement inductives, comme l’éclairage et les prises de courant standards.
Courbe D : Adaptée aux circuits alimentant des charges fortement inductives, comme les moteurs et les transformateurs, qui génèrent des courants d’appel élevés.
Le choix entre un disjoncteur courbe C ou D dépend donc du type d’équipement à protéger.
Quels sont les critères à considérer pour dimensionner correctement un disjoncteur modulaire ?
Le dimensionnement d’un disjoncteur repose sur plusieurs facteurs :
Intensité nominale (In) : Correspond à la charge maximale prévue sur le circuit.
Pouvoir de coupure (Icu) : Détermine la capacité du disjoncteur à interrompre un courant de court-circuit sans être endommagé.
Type de courbe de déclenchement : Dépend du type de charge connectée.
Compatibilité avec le système : Tient compte de la tension du circuit et du type de réseau (monophasé ou triphasé).
Une évaluation précise des charges et des caractéristiques du circuit est essentielle pour garantir une protection optimale.
FAQ – Disjoncteurs et Protections Modulaires
1. Quelle est la différence entre un disjoncteur et un interrupteur différentiel ?
Un disjoncteur protège les circuits électriques contre les surcharges et les courts-circuits en interrompant le courant en cas de détection d'une anomalie. Un interrupteur différentiel, quant à lui, détecte les fuites de courant vers la terre et protège les personnes contre les risques d'électrocution en coupant le circuit lorsqu'une différence de courant est détectée entre la phase et le neutre.
:contentReference[oaicite:2]{index=2}
2. Comment choisir le calibre approprié pour un disjoncteur ?
Le choix du calibre d'un disjoncteur dépend du type de circuit à protéger et de la section des conducteurs utilisés. Par exemple :
Pour un circuit d'éclairage : disjoncteur de 10 A ou 16 A avec des conducteurs de 1,5 mm².
Pour un circuit de prises de courant : disjoncteur de 16 A avec des conducteurs de 2,5 mm².
Pour un circuit spécialisé (four, lave-linge) : disjoncteur de 20 A avec des conducteurs de 2,5 mm².
Il est essentiel de respecter les recommandations de la norme NF C 15-100 pour assurer la sécurité de l'installation.
:contentReference[oaicite:3]{index=3}
3. Qu'est-ce qu'un disjoncteur modulaire ?
Un disjoncteur modulaire est un dispositif de protection électrique conçu pour être installé sur un rail DIN au sein d'un tableau électrique. Sa conception modulaire facilite son installation, son remplacement et son organisation au sein du tableau.
:contentReference[oaicite:4]{index=4}
4. Pourquoi est-il important de respecter la norme NF C 15-100 lors de l'installation de disjoncteurs ?
La norme NF C 15-100 définit les règles de conception, de réalisation et d'entretien des installations électriques en France. Respecter cette norme garantit la sécurité des personnes et des biens, assure la conformité légale de l'installation et optimise son fonctionnement.
:contentReference[oaicite:5]{index=5}
5. Peut-on utiliser un disjoncteur différentiel à la place d'un interrupteur différentiel ?
Un disjoncteur différentiel combine les fonctions de protection contre les surcharges, les courts-circuits et les fuites de courant, tandis qu'un interrupteur différentiel ne protège que contre les fuites de courant. Il est possible d'utiliser un disjoncteur différentiel à la place d'un interrupteur différentiel, mais il est crucial de s'assurer que ses caractéristiques correspondent aux besoins spécifiques du circuit à protéger.
:contentReference[oaicite:6]{index=6}
6. Comment installer un disjoncteur modulaire dans un tableau électrique ?
Pour installer un disjoncteur modulaire :
Coupez l'alimentation électrique générale.
Fixez le disjoncteur sur le rail DIN du tableau.
Raccordez les conducteurs en respectant les bornes d'entrée et de sortie.
Serrez correctement les connexions pour éviter tout mauvais contact.
Rétablissez l'alimentation et testez le bon fonctionnement du disjoncteur.
Il est recommandé de faire appel à un professionnel qualifié pour garantir une installation conforme et sécurisée.
:contentReference[oaicite:7]{index=7}
7. Quels sont les signes indiquant qu'un disjoncteur doit être remplacé ?
Plusieurs signes peuvent indiquer qu'un disjoncteur nécessite un remplacement :
