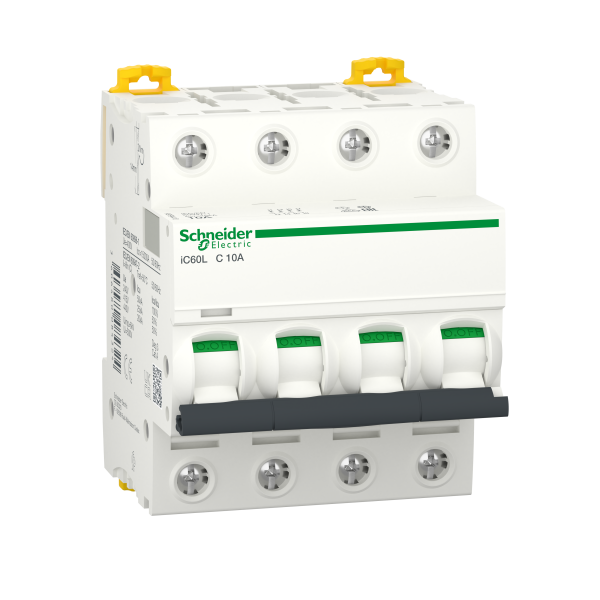

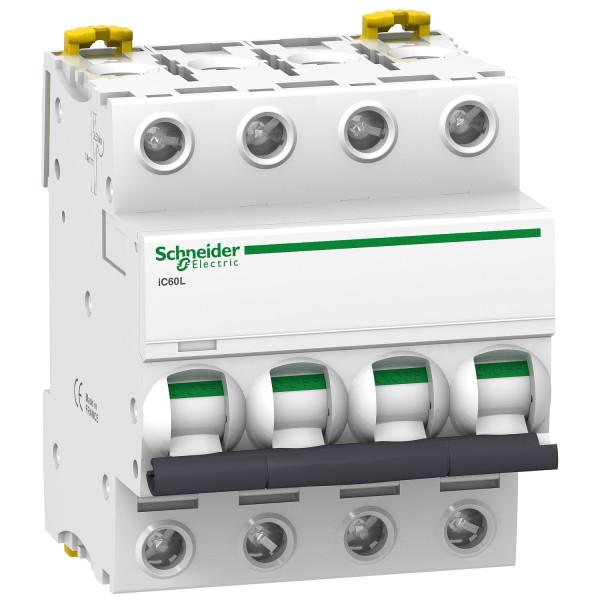

Acti9, iC60L disjoncteur 4P 10A courbe C
Acti9, iC60L disjoncteur 4P 10A courbe C
Acti9, iC60L disjoncteur 4P 10A courbe C
Acti9, iC60L disjoncteur 4P 10A courbe C

Photo(s) non contractuelle(s)

Acti9, iC60L disjoncteur 4P 10A courbe C

205.11 € HT 246.13 € TTC

Marque Schneider Electric

Référence A9F94410

EAN 3606480084324

Commande min. 1

En stock - Il y a 5 produit(s) disponible(s)

Expédition sous 24-72 heures Délai estimatif

Description

Acti9, iC60L Disjoncteur 4P 10A Courbe C par Schneider Electric

Le disjoncteur Acti9 iC60L 4P 10A courbe C de Schneider Electric est un dispositif de protection essentiel pour les installations électriques. Conçu pour offrir une protection fiable contre les surcharges et les courts-circuits, ce disjoncteur est idéal pour une utilisation dans les environnements résidentiels, commerciaux et industriels. Grâce à sa conception robuste et à ses caractéristiques techniques avancées, il assure une sécurité optimale et une performance durable. Le modèle iC60L est particulièrement adapté aux applications nécessitant une protection contre les courants de court-circuit élevés.

Les + du Produit :

  • Protection fiable contre les surcharges et les courts-circuits
  • Adapté aux environnements résidentiels, commerciaux et industriels
  • Conception robuste pour une performance durable
  • Facilité d'installation et d'utilisation
  • Conforme aux normes de sécurité internationales

Caractéristiques du Produit :

  • Nombre de pôles : 4
  • Courant nominal : 10A
  • Courbe de déclenchement : C
  • Tension nominale : 400V AC
  • Capacité de coupure : 10 kA
  • Type de montage : Rail DIN
  • Température de fonctionnement : -25°C à +70°C
  • Dimensions (H x L x P) : 85 x 72 x 78 mm
  • Poids : 0.6 kg
  • Conformité : IEC/EN 60898-1

Utilisation :

Pour utiliser le disjoncteur Acti9 iC60L, suivez les étapes suivantes :

  1. Assurez-vous que l'alimentation électrique est coupée avant l'installation.
  2. Montez le disjoncteur sur un rail DIN dans le tableau électrique.
  3. Connectez les câbles d'entrée et de sortie aux bornes appropriées du disjoncteur.
  4. Vérifiez que toutes les connexions sont sécurisées et conformes aux normes de câblage.
  5. Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer de son bon fonctionnement.

Recommandations

Pour une utilisation optimale du disjoncteur Acti9 iC60L, il est recommandé de :

  • Effectuer des inspections régulières pour vérifier l'état des connexions et des composants.
  • Ne pas dépasser le courant nominal de 10A pour éviter les déclenchements intempestifs.
  • Utiliser des outils appropriés pour l'installation et le câblage afin de garantir une connexion sécurisée.
  • Consulter un électricien professionnel pour toute installation ou maintenance complexe.
  • Respecter les normes de sécurité et les directives locales lors de l'installation et de l'utilisation du disjoncteur.

Les avis clients

Caractéristiques techniques

Type de tension Ac/dc
Profondeur d'encastrement 44,5 mm
Calibre/courant nominal assigné (in) 10,0 A
Tension assignée (ue) 400,0 V
Fréquence 60,0 MHz
Fréquence 60 MHz
Caractéristique de déclenchement (type/courbe) C
Tension d'isolement assignée (ui) 500,0 V
Classe de limitation d'énergie (i²t) 3,0
Catégorie de surtension 4,0
Degré de pollution 3,0
Largeur en nombre de modules 4,0
Indice de protection (ip) Ip20
Nombre de pôles protégés 4,0
Pôle neutre sectionné simultanément Non
Adapté à une installation encastrée Non
Section de raccordement cable rigide 25,0 mm²
Section de raccordement cable rigide 25 mm²
Section de raccordement cable souple 16,0 mm²
Section de raccordement cable souple 1 mm²
Température ambiante en fonctionnement 70,0 °C
Produits auxiliaires associables Oui
Nombre de pôles (total) 4,0
Pouvoir de coupure assigné selon en 60898 à 400 v (icn) 15,0 kA
Pouvoir de coupure assigné selon en 60898 à 230 v (icn) 15,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) 50,0 kA
Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) 25,0 kA
Tension assignée de tenue aux chocs (uimp) 6,0 kV
Antidéflagration Non
Montage encastré Non
