Photo(s) non contractuelle(s)

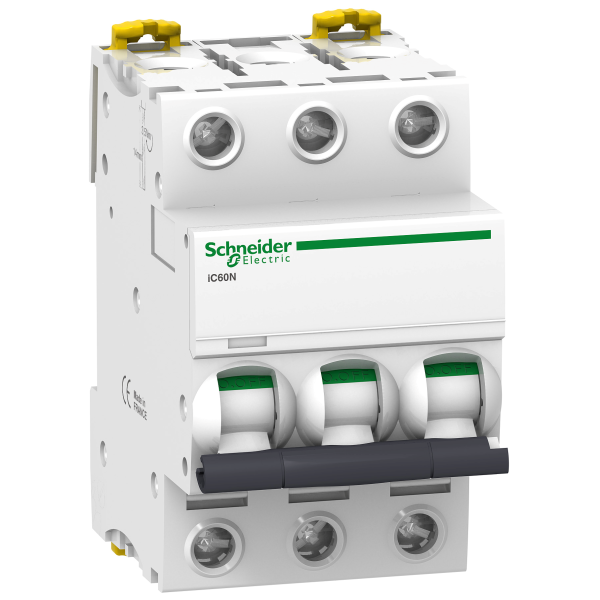

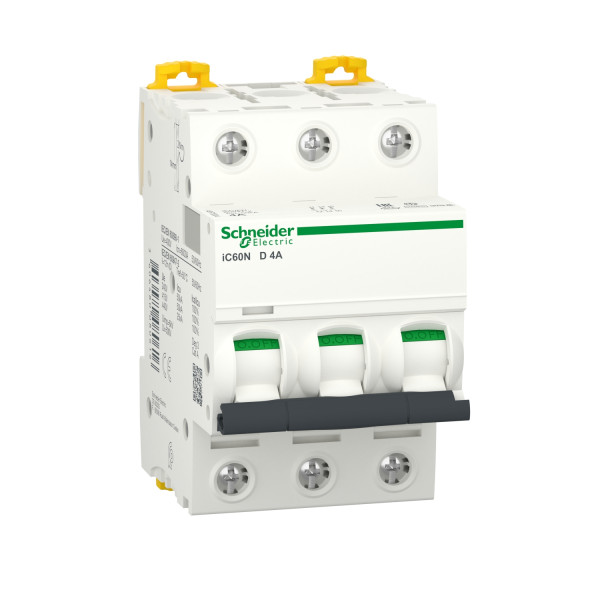

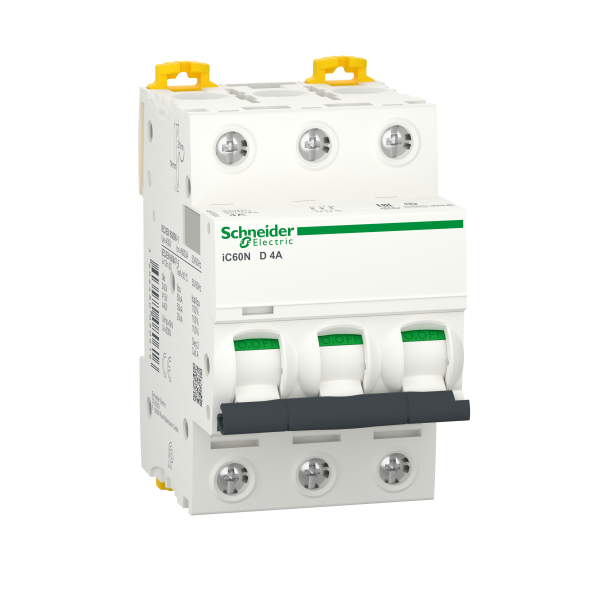

Acti9, iC60N disjoncteur 3P 4A courbe D
146.03 € HT 175.24 € TTC
En stock - Il y a 3 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 350 points de fidélité en achetant ce produit
Description
Acti9, iC60N disjoncteur 3P 4A courbe D par Schneider Electric
Le disjoncteur Acti9 iC60N 3P 4A courbe D de Schneider Electric est un dispositif de protection essentiel pour les installations électriques. Conçu pour offrir une protection optimale contre les surcharges et les courts-circuits, ce disjoncteur est idéal pour une utilisation dans des environnements résidentiels, commerciaux et industriels. Sa courbe de déclenchement de type D le rend particulièrement adapté aux circuits avec des charges inductives élevées, comme les moteurs et les transformateurs. Grâce à sa conception robuste et fiable, le disjoncteur Acti9 iC60N garantit une sécurité maximale et une performance durable.
Les + du Produit :
- Protection fiable contre les surcharges et les courts-circuits
- Adapté aux charges inductives élevées grâce à la courbe de déclenchement D
- Installation facile et rapide
- Conception robuste et durable
- Marque de confiance Schneider Electric
Caractéristiques du Produit :
- Nombre de pôles : 3P
- Courant nominal : 4A
- Courbe de déclenchement : D
- Tension nominale : 230/400V AC
- Capacité de coupure : 10 kA
- Fréquence : 50/60 Hz
- Type de montage : Rail DIN
- Conformité aux normes : IEC/EN 60898-1
- Température de fonctionnement : -25°C à +70°C
- Dimensions (L x l x H) : 81 x 54 x 78.5 mm
- Poids : 0.48 kg
Utilisation :
Pour utiliser le disjoncteur Acti9 iC60N, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant l'installation.
- Montez le disjoncteur sur un rail DIN dans le tableau électrique.
- Connectez les câbles d'alimentation aux bornes appropriées du disjoncteur.
- Vérifiez que toutes les connexions sont sécurisées et correctement serrées.
- Rétablissez l'alimentation électrique et testez le disjoncteur pour vous assurer de son bon fonctionnement.
Recommandations
Pour une utilisation optimale du disjoncteur Acti9 iC60N, suivez ces recommandations :
- Effectuez des inspections régulières pour vérifier l'état des connexions et des câbles.
- Testez périodiquement le disjoncteur pour vous assurer qu'il fonctionne correctement.
- Utilisez des outils appropriés pour l'installation et la maintenance afin d'éviter d'endommager le disjoncteur.
- Consultez un électricien qualifié pour toute installation ou maintenance complexe.
- Respectez les normes et les réglementations locales en matière d'installation électrique.
Schneider Electric
SCH24598
Schneider Electric Disjoncteur Modulaire Multi 9 - C60N - 3 Pôles - 4 A - Courbe D
Indisponible
Produit abandonné
Caractéristiques techniques
| Type de tension | Ac/dc |
| Profondeur d'encastrement | 44,5 mm |
| Calibre/courant nominal assigné (in) | 4,0 A |
| Tension assignée (ue) | 400,0 V |
| Fréquence | 50,0 MHz |
| Fréquence | 60 MHz |
| Caractéristique de déclenchement (type/courbe) | D |
| Tension d'isolement assignée (ui) | 500,0 V |
| Classe de limitation d'énergie (i²t) | 3,0 |
| Catégorie de surtension | 4,0 |
| Degré de pollution | 3,0 |
| Largeur en nombre de modules | 3,0 |
| Indice de protection (ip) | Ip20 |
| Nombre de pôles protégés | 3,0 |
| Pôle neutre sectionné simultanément | Non |
| Adapté à une installation encastrée | Non |
| Section de raccordement cable rigide | 25,0 mm² |
| Section de raccordement cable rigide | 25 mm² |
| Section de raccordement cable souple | 16,0 mm² |
| Section de raccordement cable souple | 16 mm² |
| Température ambiante en fonctionnement | 70,0 °C |
| Température ambiante en fonctionnement | 35 °C |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 3,0 |
| Pouvoir de coupure assigné selon en 60898 à 400 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon en 60898 à 230 v (icn) | 6,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 230 v (icu) | 50,0 kA |
| Pouvoir de coupure assigné selon iec 60947-2 à 400 v (icu) | 50,0 kA |
| Tension assignée de tenue aux chocs (uimp) | 6,0 kV |
| Antidéflagration | Non |
| Montage encastré | Non |
