Photo(s) non contractuelle(s)

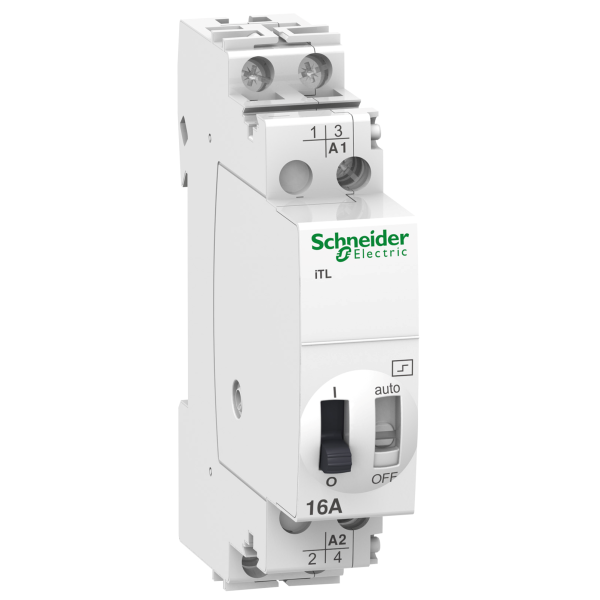

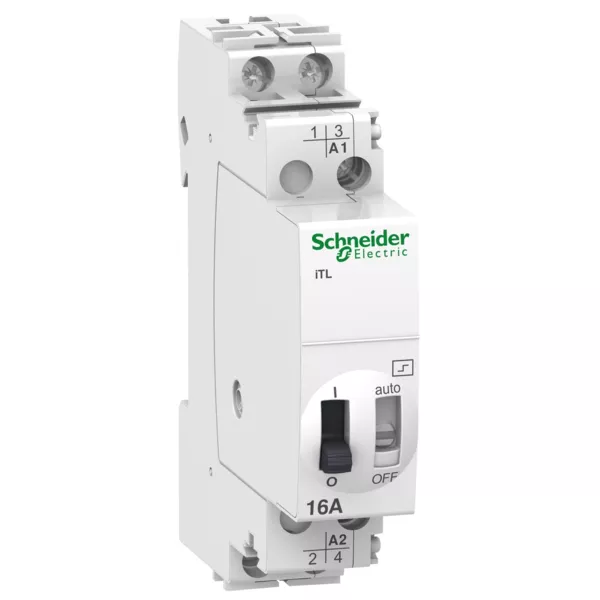

Acti9, iTL télérupteur 16A 2NO 130VCA 48VCC 50-60Hz
94.16 € HT 112.99 € TTC
En stock - Il y a 1 produit(s) disponible(s)
Expédition sous 24-72 heures Délai estimatif
Jusqu'à 225 points de fidélité en achetant ce produit
Schneider Electric
SCHA9A27062
Acti9, intercalaire 9mm, lot de 5, pour iC60 et iID
Non géré en stock
A commander
21.96 € HT 26.35 € TTC
Schneider Electric
SCHA9C15404
Acti9, iATLc auxiliaire commande centralisée 24...240VCA, pour télérupteur iTL
Non géré en stock
A commander
58.63 € HT 70.36 € TTC
Schneider Electric
SCHA9C15405
Acti9, iATLs auxiliaire de signalisation 24...240VCA, pour télérupteur iTL
Non géré en stock
A commander
27.58 € HT 33.10 € TTC
Schneider Electric
SCHA9C15409
Acti9, iATLc+s auxiliaire de commande centralisée + signalisation 24...240VCA
Non géré en stock
A commander
70.54 € HT 84.65 € TTC
Schneider Electric
SCHA9C15410
Acti9, iATLc+c auxiliaire de commande centralisée à niveaux multiples 24...240V
Non géré en stock
A commander
77.09 € HT 92.51 € TTC
Schneider Electric
SCHA9C15414
Acti9, iATLm auxiliaire de commande par ordre maintenu 12...240VCA
Non géré en stock
A commander
62.55 € HT 75.06 € TTC
Schneider Electric
SCHA9C15415
Acti9, 10 clips jaune de liaison entre contacteur/télérupteur et auxiliaires
Non géré en stock
A commander
37.02 € HT 44.42 € TTC
Schneider Electric
SCHA9C15419
Acti9, iATEt auxiliaire de temporisation 24...240VCA, pour iCT et iTL
Non géré en stock
A commander
120.11 € HT 144.13 € TTC
Schneider Electric
SCHA9C32316
Acti9, iETL extension pour télérupteur 16A 1NO/NF+1NO 130VCA 48VCC 50-60Hz
Non géré en stock
A commander
68.20 € HT 81.84 € TTC
Description
Acti9, iTL télérupteur 16A 2NO 130VCA 48VCC 50-60Hz par Schneider Electric
Le télérupteur Acti9 iTL de Schneider Electric est un dispositif de commutation électrique conçu pour contrôler des circuits d'éclairage à distance. Avec une capacité de 16A et une configuration de contact 2NO, ce télérupteur est idéal pour les applications résidentielles et commerciales. Il fonctionne avec une tension de commande de 130VCA et 48VCC, et est compatible avec des fréquences de 50-60Hz. Conçu pour offrir une performance fiable et durable, le télérupteur Acti9 iTL assure une gestion efficace de l'éclairage, réduisant ainsi les coûts énergétiques et améliorant la commodité.
Les + du Produit :
- Fiabilité et durabilité grâce à la qualité Schneider Electric.
- Capacité de 16A pour une large gamme d'applications.
- Configuration de contact 2NO pour une flexibilité accrue.
- Compatibilité avec des tensions de commande de 130VCA et 48VCC.
- Fonctionnement à des fréquences de 50-60Hz.
- Installation facile et maintenance réduite.
Caractéristiques du Produit :
- Type de produit : Télérupteur
- Marque : Schneider Electric
- Référence : SCHA9C30312
- Code EAN : 3606480091865
- Capacité : 16A
- Configuration de contact : 2NO
- Tension de commande : 130VCA / 48VCC
- Fréquence : 50-60Hz
Utilisation :
Pour utiliser le télérupteur Acti9 iTL, suivez les étapes suivantes :
- Assurez-vous que l'alimentation électrique est coupée avant l'installation.
- Montez le télérupteur sur un rail DIN dans le tableau électrique.
- Connectez les fils de commande et de charge selon le schéma de câblage fourni par Schneider Electric.
- Rétablissez l'alimentation électrique et testez le fonctionnement du télérupteur en actionnant l'interrupteur de commande.
Recommandations
Pour une utilisation optimale du télérupteur Acti9 iTL, il est recommandé de :
- Vérifier régulièrement les connexions électriques pour s'assurer qu'elles sont bien serrées.
- Utiliser des câbles de section appropriée pour éviter les surchauffes.
- Consulter un électricien qualifié pour l'installation et la maintenance.
- Suivre les instructions du manuel d'utilisation fourni par Schneider Electric.
Caractéristiques techniques
| Mode de pose | Rail din |
| Fonction | Commutateur mécanique |
| Profondeur d'encastrement | 43,5 mm |
| Largeur en nombre de modules | 1,0 |
| Tension de commande 1 | 130,0 V |
| Tension de commande 1 | 130 V |
| Tension de commande 2 | 48,0 V |
| Tension de commande 2 | 48 V |
| Type de tension de commande 1 | Ac |
| Type de tension de commande 2 | Dc |
| Fréquence de tension de commande 1 | 60,0 Hz |
| Fréquence de tension de commande 1 | 50 Hz |
| Type de tension d’alimentation | Ac |
| Tension d’alimentation | 250,0 V |
| Tension d’alimentation | 250 V |
| Courant de commutation max. (cos phi = 0,6) | 16,0 A |
| Charge max. de lampe à incandescence | 1600,0 W |
| Charge max. de lampe fluorescente | 1300,0 VA |
| Charge max. de lampe fluorescente (circuit duo) | 2000,0 VA |
| Charge max. de lampe fluorescente (compensée en parallèle) | 900,0 VA |
| Commande manuelle possible | Oui |
| Courant de commutation assigné | 16,0 A |
| Nombre de contacts en tant que contacts à fermeture | 2,0 |
| Nombre de contacts en tant que contacts à ouverture | 0,0 |
| Nombre de contacts en tant qu'inverseurs | 0,0 |
| Commande manuelle | Oui |
