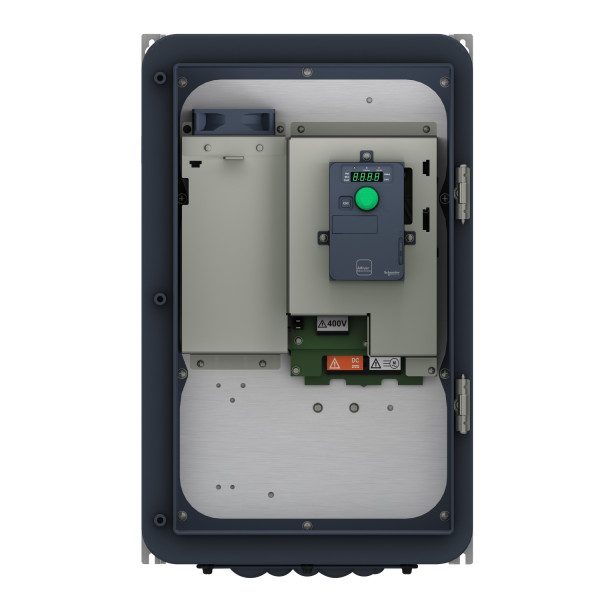

Altivar machine atv320 - variateur coffret ip66 - 5,5kw - 400v tri - ss vario
1218.65 € HT 1462.38 € TTC
Non géré en stock - A commander chez notre fournisseur
Expédition sous 43-48 jours Délai estimatif
Jusqu'à 2924 points de fidélité en achetant ce produit
Description
Caractéristiques principales :Gamme de produits : Altivar Machine ATV320
Fonction produit : Variateur de vitesse
Application spécifique du produit : Machines complexes
Nom abrégé de l'appareil : ATV320
Format du lecteur : Enclosed
Destination du produit : Moteurs asynchronesMoteurs synchrones
Filtre cem : Filtre intégré CEM Classe C2
Degré de protection ip : IP66 conforming to EN/IEC 61800-5-1
Type de refroidissement : Sans ventilateur
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…500 V (- 15...10 %)
Fréquence d'alimentation : 50...60 Hz (- 5...5 %)
Puissance moteur kw : 5,5 kW pour surcharge importante
Puissance moteur hp : 7,5 hp pour surcharge importante
Courant de ligne : 20,7 A à 380 V pour surcharge importante14,5 A à 500 V pour surcharge importante
Lcc présumé de ligne : 22 kA
Puissance apparente : 12,6 kVA à 500 V pour surcharge importante
Courant de sortie permanent : 14,3 A à 4 kHz pour surcharge importante
Courant transitoire maximum : 21,5 A pendant 60 s pour surcharge importante
Profil de commande pour moteur asynchrone : Rapport tension/fréquence, 2 pointsRapport tension/fréquence, 5 pointsCommande vecteur de flux sans capteur, standardRapport tension/fréquence - Économie d'énergie, U/f quadratiqueContrôle vectoriel de flux sans capteur - Economie d'énergie
Profil contrôle moteur synchrone : Contrôle vectoriel sans capteur
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 4 kHz
Fréquence de commutation : 2...16 kHz réglable4...16 kHz avec réduction de courant
Fonction de sécurité : STO (suppression sûre du couple) SIL 3SS1 (safe stop 1)SMS (vitesse maximale de sécurité)SLS (safe limited speed)GDL (verrouillage porte de sécurité)
Protocole de communication : CANopenModbus
Carte d’options : Module de communication: chaînage CANopen RJ45Module de communication: CANopen SUB-D 9Module de communication: style ouvert CANopen bornierModule de communication: EtherCAT RJ45Module de communication: DeviceNetModule de communication: ethernet IPModule de communication: Profibus DP V1Module de communication: ProfinetModule de communication: Ethernet Powerlink
Caractéristiques complémentaires :
Variante : Version standard
Tension de sortie :
Amplification de courant temporaire admissible : 1,5 x In pendant 60 s pour surcharge importante
Précision de vitesse : +/-10% du glissement nominal 0,2 Tn à Tn
Précision de couple : +/- 15 %
Surcouple transitoire : 170…200 % du couple nominal du moteur
Couple de freinage :
Boucle de régulation : Régulateur PID réglable
Compensation de glissement du moteur : Automatique quelque soit la chargeNot available in voltage/frequency ratio (2 or 5 points)Réglable 0…300 %
Rampes d'accélération et décélération : SUCUSInjection de CC d'arrêt automatique de la rampe de décélérationAdaptation de la rampe de décélérationLinéaireCommutation de rampe
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Variateur: protection thermiqueVariateur: surintensité entre phases de sortie et terreVariateur: coupures de phase en entréeVariateur: protection surchauffeVariateur: court-circuit entre les phases du moteur
Résolution en fréquence : Unité d'affichage: 0,1 HzEntrée analogique: 0,012/50 Hz
Raccordement électrique : Contrôle, bornier à vis: 0,5…1,5 mm² 4 x 1,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²Moteur/résistance de freinage, bornier à vis: 2,5…16 mm² AWG 12 à AWG 6Alimentation puissance, bornier à vis: 4...16 mm² AWG 10 à AWG 6
Type de connecteur : 1 RJ45 pour Modbus/CANopen sur boîtier de contrôle
Interface physique : 2-fils RS 485 pour Modbus
Trame de transmission : RTU pour Modbus
Vitesse de transmission : 4.8, 9.6, 19.2, 38.4 kbit/s pour Modbus50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps pour CANopen
Format des données : 8 bits, configurable pair, impair ou sans parité pour Modbus
Type de polarisation : Aucune impédance pour Modbus
Nombre d'adresses : 1...247 pour Modbus1...127 pour CANopen
Méthode d'accès : Esclave pour CANopen
Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm): 10,5 V CC (+/- 5 %) courant
Signalisation locale : 1 LED rouge pour tension du lecteur1 LED vert pour exécution CANopen1 LED rouge pour erreur CANopen1 LED rouge pour défaut de variateur
Largeur : 320 mm
Hauteur : 521 mm
Profondeur : 300 mm
Poids : 22 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : Tension (AI1): 0...10 V CC, impédance 30000 Ohm, résolution 10 bitsTension différentielle bipolaire (AI2): +/- 10 V CC, impédance 30000 Ohm, résolution 10 bitsCourant (AI3): 0…20 mA (ou 4-20 mA, x-20 mA, 20-x mA ou autres modèles par configuration), impédance 250 Ohm, résolution 10 bits
Nombre d'entrées numériques : 7
Type d'entrée numérique : Programmable (sink/source) (DI1…DI4): 24…30 V DC: niveau 1 PLCProgrammable en entrée d'impulsion à 20 kpps (DI5): 24…30 V DC: niveau 1 PLCSonde PTC configurable par interrupteur (DI6): 24…30 V DCSuppression sûre du couple (STO): 24…30 V DC, impédance 1500 Ohm
Logique d'entrée numérique : Logique négative (sink): : DI1…DI6, > 19 V (état 0) Logique positive (source): : DI1…DI6, 11 V (état 1)
Nombre de sorties analogiques : 1
Type de sortie analogique : Courant configurable par logiciel (AQ1): 0...20 mA, impédance 800 Ohm, résolution 10 bitsTension configurable par logiciel (AQ1): 0...10 V, impédance 470 Ohm, résolution 10 bits
Durée d'échantillonnage : Entrée analogique (AI1, AI2, AI3): 2 msSortie analogique (AQ1): 2 ms
Précision : Entrée analogique AI1, AI2, AI3: +/-0,2 % pour une température de -10…60 °CEntrée analogique AI1, AI2, AI3: +/-0,5% pour une température de 25 °CSortie analogique AQ1: +/- 1 % pour une température de 25 °CSortie analogique AQ1: +/- 2 % pour une température de -10…60 °C
Erreur de linéarité : Entrée analogique (AI1, AI2, AI3): +/- 0,2…0,5 % de la valeur maximaleSortie analogique (AQ1): +/- 0,3 %
Nombre sorties numériques : 3
Type de sortie numérique : Relais logique configurable F/O (R1A, R1B, R1C): durabilité électrique 100000 cycleRelais logique configurable "F" (R2A, R2B): durabilité électrique 100000 cycleLogique (LO)
Durée d’actualisation : Entrée logique (DI1…DI6): 8 ms (+/- 0,7 ms)Sortie relais (R1A, R1B, R1C): 2 msSortie relais (R2A, R2C): 2 ms
Courant commuté minimum : Sortie relais (R1, R2): 5 mA à 24 V CC
Courant commuté maximum : Sortie relais (R1) sur résistive charge (cos phi = 1: 3 A à 250 V ACSortie relais (R1) sur résistive charge (cos phi = 1: 4 A à 30 V CCSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 250 V ACSortie relais (R1, R2) sur inductive charge (cos phi = 0.4: 2 A à 30 V CCSortie relais (R2) sur résistive charge (cos phi = 1: 5 A à 250 V ACSortie relais (R2) sur résistive charge (cos phi = 1: 5 A à 30 V CC
Application spécifique : Machines
Caractéristiques techniques
Largeur | 320,0 mm |
Hauteur | 521,0 mm |
Profondeur | 300,0 mm |
Avec élément de commande | Oui |
Nombre d’entrées numériques | 7,0 |
Nombre de sorties numériques | 3,0 |
Nombre d’entrées analogiques | 3,0 |
Nombre de sorties analogiques | 1,0 |
Protocole pris en charge pour lon | Non |
Nombre d'interfaces matérielles industrial ethernet | 0,0 |
Nombre d'interfaces matérielles en série rs-232 | 0,0 |
Nombre d'interfaces matérielles en série rs-422 | 0,0 |
Nombre d'interfaces matérielles en série rs-485 | 1,0 |
Nombre d'interfaces matérielles en série tty | 0,0 |
Nombre d'interfaces matérielles usb | 0,0 |
Nombre d'interfaces matérielles parallèles | 0,0 |
Nombre d'autres interfaces matérielles | 1,0 |
Avec interface optique | Non |
Protocole pris en charge pour tcp/ip | Oui |
Protocole pris en charge pour asi | Non |
Protocole pris en charge pour profibus | Oui |
Protocole pris en charge pour can | Oui |
Protocole pris en charge pour interbus | Non |
Supporte le protocole knx | Non |
Supporte protocole modbus | Oui |
Protocole pris en charge pour data-highway | Non |
Supporte le protocole devicenet | Oui |
Protocole pris en charge pour suconet | Non |
Protocole pris en charge pour autres systèmes de bus | Oui |
Indice de protection (ip) | Ip66 |
Avec prise pour ordinateur | Oui |
Protocole pris en charge pour sercos | Non |
Protocole pris en charge pour interbus-safety | Non |
Tension du secteur | 500,0 V |
Fréquence du secteur | 50/60 hz |
Fonctionnement possible à quatre quadrants | Oui |
Nombre d'interfaces matérielles profinet | 0,0 |
Type de convertisseur | Convertisseur u |
Nombre de phases de sortie | 3 |
Nombre de phases d'entrée | 3 |
Hacheur de freinage intégré | Oui |
Convient pour environnement industriel | Oui |
Utilisation autorisée en zone résidentielle et commerciale | Non |
Fréquence de sortie max. | 599,0 Hz |
Puissance utile max. en charge linéaire sous tension de sortie assignée | 5,5 kW |
Tolérance relative de tension du réseau symétrique | 10,0 % |
Tolérance relative de fréquence du réseau symétrique | 5,0 % |
Protocole pris en charge pour as-interface safety at work | Non |
Protocole pris en charge pour devicenet safety | Non |
Protocole pris en charge pour ethernet/ip | Oui |
Protocole pris en charge pour foundation fieldbus | Non |
Protocole pris en charge pour profinet cba | Non |
Protocole pris en charge pour profinet io | Oui |
Protocole pris en charge pour profisafe | Non |
Protocole pris en charge pour safetybus p | Non |
Tension de sortie max. | 500,0 V |
Courant de sortie nominal i2n | 14,3 A |
Supporte protocole bacnet | Non |
Puissance utile max. en charge quadratique sous tension de sortie assignée | 5,5 kW |
Degré de protection (nema) | 4x |
