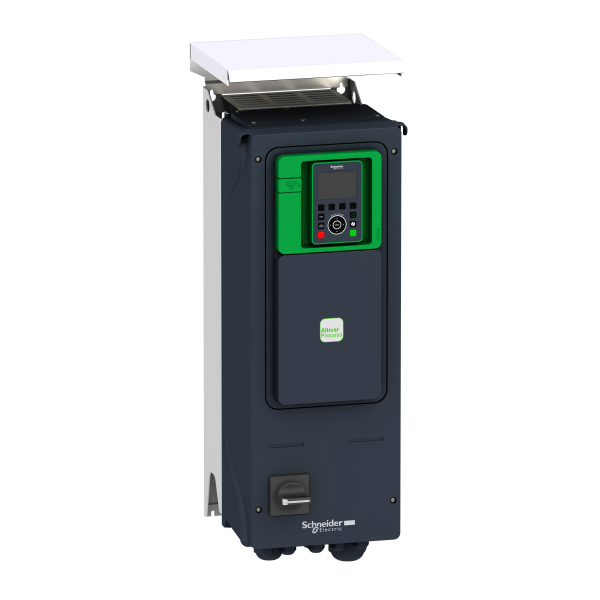

Altivar process - variateur vitesse - 5,5kw - 400/480 - ip55 - ul type12 - vario
Altivar process - variateur vitesse - 5,5kw - 400/480 - ip55 - ul type12 - vario

Photo(s) non contractuelle(s)

Altivar process - variateur vitesse - 5,5kw - 400/480 - ip55 - ul type12 - vario

1603.31 € HT 1923.97 € TTC

Marque Schneider Electric

Référence ATV650U55N4EU

EAN 3606480907067

Commande min. 1

Non géré en stock - A commander chez notre fournisseur

Expédition sous 31-36 jours Délai estimatif

Description

Caractéristiques principales :

Gamme de produits : Altivar Process ATV600
Fonction produit : Variateur de vitesse
Application spécifique du produit : Process et Utilités
Nom abrégé de l'appareil : ATV650
Variante : Avec commutateur de déconnexion
Destination du produit : Moteurs asynchronesMoteurs synchrones
Mode d'installation : Montage au mur
Filtre cem : Intégré EN/IEC 61800-3 catégorie C2 50 mIntégré EN/IEC 61800-3 catégorie C3 150 m
Degré de protection ip : IP55 se conformer à IEC 60529IP55 se conformer à IEC 61800-5-1
Degré de protection : UL type 12 UL 508C
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz - 5...5 %
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…480 V - 15...10 %
Puissance moteur kw : 5,5 kW surcharge faible4 kW surcharge importante
Puissance moteur hp : 7,5 hp surcharge faible5 hp surcharge importante
Courant de ligne : 10,4 A 380 V surcharge faible9,1 A 480 V surcharge faible8 A 380 V surcharge importante7,2 A 480 V surcharge importante
Lcc présumé de ligne : 50 kA
Puissance apparente : 7,6 kVA 480 V surcharge faible6 kVA 480 V surcharge importante
Courant de sortie permanent : 12,7 A 4 kHz surcharge faible9,3 A 4 kHz surcharge importante
Courant transitoire maximum : 14 A 60 s surcharge faible14 A 60 s surcharge importante
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanent
Fréquence de sortie : 0.0001...0.5 kHz
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 4 kHz
Fréquence de commutation : 2...12 kHz réglable4...12 kHz avec réduction de courant
Fonction de sécurité : STO (suppression sûre du couple) SIL 3
Type d'entrée numérique : 16 vitesses programmées
Protocole de communication : EthernetModbus sérieModbus TCP
Carte d’options : Module de communication Profibus DP V1 position AModule de communication Profinet position AModule de communication DeviceNet position AModule de communication Modbus TCP/EtherNet/IP position AModule de communication chaînage CANopen RJ45 position AModule de communication CANopen SUB-D 9 position AModule de communication CANopen bornes à vis position AModule d'extension E/S digital et analogique position A/position BModule d'extension relais position A/position BModule de communication Ethernet IP/Modbus TCP/MD-Link position A

Caractéristiques complémentaires :

Tension de sortie :
Amplification de courant temporaire admissible : 1,1 x In 60 s surcharge faible1,5 x In 60 s surcharge importante
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour moteur à aimant permanent
Rampes d'accélération et décélération : Réglable linéairement de 0.01 ... 9999 s
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Surtension d'alimentation électrique variateurPerte de phase d'alimentation électrique variateurSous-tension d'alimentation électrique variateurSurintensité entre phases de sortie et terre variateurProtection thermique moteurProtection thermique variateurSuppression sûre du couple moteurPerte de phase du moteur moteurSuppression sûre du couple variateurSurchauffe variateurProtection contre les courts-circuits variateurPerte de phase du moteur variateurSurvitesse variateurCoupure sur le circuit de contrôle variateurSurtension sur le bus DC variateurSurtension en sortie variateur
Résolution en fréquence : Unité d'affichageEntrée analogique
Raccordement électrique : Bornes débrochables à vis 0,5…1,5 mm² ContrôleBornier à vis 4…6 mm² entréeBornier à vis 4…6 mm² moteur
Type de connecteur : RJ45 Ethernet/Modbus TCP sur le terminal graphique déportéRJ45 Modbus série sur le terminal graphique déporté
Interface physique : 2-fils RS 485 Modbus série
Trame de transmission : RTU Modbus série
Vitesse de transmission : 10/100 Mbit/s Ethernet IP/Modbus TCP4.8, 9.6, 19.2, 38.4 kbit/s Modbus série
Mode d'échange : Half duplex, full duplex, auto-négociation Ethernet/Modbus TCP
Format des données : 8 bits, configurable pair, impair ou sans parité Modbus série
Type de polarisation : Aucune impédance Modbus série
Nombre d'adresses : 1...247 Modbus série
Méthode d'accès : Esclave Modbus TCP
Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) 10,5 V CC +/- 5 % Alimentation externe pour entrées numériques 24 V CC 19…30 V Alimentation externe pour entrées numériques et STO 24 V CC 21…27 V
Signalisation locale : 3 LEDs diagnostique local3 LEDs double couleur statut de la communication embarquée4 LEDs double couleur statut du module de communication1 LED rouge présence de tension
Largeur : 264 mm
Hauteur : 678 mm
Profondeur : 300 mm
Poids : 10,7 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : Tension configurable par logiciel AI1, AI2, AI3 0...10 V CC 30 kOhm 12 bitsCourant configurable par logiciel AI1, AI2, AI3 0…20 mA/4…20 mA 250 Ohm 12 bits
Nombre d'entrées numériques : 8
Type d'entrée numérique : Programmable DI1…DI6 24 V DC 3,5 kOhmProgrammable comme entrée en train d'impulsions DI5, DI6 0…30 kHz 24 V DCSuppression sûre du couple STOA, STOB 24 V DC > 2,2 kOhm
Compatibilité de l'entrée numérique : Niveau 1 PLC EN/IEC 61131-2 DI1…DI6 entrée numériqueNiveau 1 PLC CEI 65A-68 DI5, DI6 entrée numériqueNiveau 1 PLC EN/IEC 61131-2 STOA, STOB entrée numérique
Logique d'entrée numérique : Logique positive (source) DI1…DI6 11 VLogique négative (sink) DI1…DI6 > 16 V Logique positive (source) DI5, DI6 2,5 VLogique positive (source) STOA, STOB 11 V
Nombre de sorties analogiques : 2
Type de sortie analogique : Tension configurable par logiciel AO1, AO2 0...10 V CC 470 Ohm 10 bitsCourant configurable par logiciel AO1, AO2 0...20 mA 10 bits
Durée d'échantillonnage : 2 ms +/- 0,5 ms DI1…DI4 entrée numérique5 ms +/- 1 ms DI5, DI6 entrée numérique5 ms +/- 0,1 ms AI1, AI2, AI3 entrée analogique10 ms +/- 1 ms AO1 sortie analogique
Précision : +/- 0,6 % AI1, AI2, AI3 pour une variation de température de 60 °C entrée analogique+/- 1 % AO1, AO2 pour une variation de température de 60 °C sortie analogique
Erreur de linéarité : +/- 0,15 % de la valeur maximale entrée analogique AI1, AI2, AI3+/-0,2 % sortie analogique AO1, AO2
Nombre de sorties relais : 3
Type de sortie relais : Relais configurable R1 relais de défaut F/O 100000 cycleRelais configurable R2 relais de séquence "F" 100000 cycleRelais configurable R3 relais de séquence "F" 100000 cycle
Durée d’actualisation : 5 ms +/- 0,5 ms R1, R2, R3 sortie relais
Courant commuté minimum : 5 mA 24 V CC R1, R2, R3 sortie relais
Courant commuté maximum : 3 A 250 V AC résistive 1 R1, R2, R3 sortie relais3 A 30 V CC résistive 1 R1, R2, R3 sortie relais2 A 250 V AC inductive 0.4 7 ms R1, R2, R3 sortie relais2 A 30 V CC inductive 0.4 7 ms R1, R2, R3 sortie relais
Isolation : Entre raccordements de puissance et de contrôle
Degré de protection ip : IP55

Les avis clients

Caractéristiques techniques

Largeur 264,0 mm
Hauteur 678,0 mm
Profondeur 300,0 mm
Avec élément de commande Oui
Protocole pris en charge pour lon Non
Nombre d'interfaces matérielles industrial ethernet 1,0
Nombre d'interfaces matérielles en série rs-232 0,0
Nombre d'interfaces matérielles en série rs-422 0,0
Nombre d'interfaces matérielles en série rs-485 1,0
Nombre d'interfaces matérielles en série tty 0,0
Nombre d'interfaces matérielles usb 0,0
Nombre d'interfaces matérielles parallèles 0,0
Nombre d'autres interfaces matérielles 0,0
Avec interface optique Non
Protocole pris en charge pour tcp/ip Oui
Protocole pris en charge pour asi Non
Protocole pris en charge pour profibus Oui
Protocole pris en charge pour can Non
Protocole pris en charge pour interbus Non
Supporte le protocole knx Non
Supporte protocole modbus Oui
Protocole pris en charge pour data-highway Non
Supporte le protocole devicenet Oui
Protocole pris en charge pour suconet Non
Protocole pris en charge pour autres systèmes de bus Non
Indice de protection (ip) Ip55
Avec prise pour ordinateur Non
Protocole pris en charge pour sercos Non
Protocole pris en charge pour interbus-safety Non
Tension du secteur 480,0 V
Fréquence du secteur 50/60 hz
Fonctionnement possible à quatre quadrants Oui
Nombre d'interfaces matérielles profinet 0,0
Type de convertisseur Convertisseur u
Nombre de phases de sortie 3
Nombre de phases d'entrée 3
Hacheur de freinage intégré Non
Convient pour environnement industriel Oui
Utilisation autorisée en zone résidentielle et commerciale Oui
Fréquence de sortie max. 500,0 Hz
Puissance utile max. en charge linéaire sous tension de sortie assignée 5,5 kW
Tolérance relative de fréquence du réseau symétrique 5,0 %
Protocole pris en charge pour as-interface safety at work Non
Protocole pris en charge pour devicenet safety Non
Protocole pris en charge pour ethernet/ip Oui
Protocole pris en charge pour foundation fieldbus Non
Protocole pris en charge pour profinet cba Non
Protocole pris en charge pour profinet io Oui
Protocole pris en charge pour profisafe Non
Protocole pris en charge pour safetybus p Non
Tension de sortie max. 480,0 V
Courant de sortie nominal i2n 12,7 A
Supporte protocole bacnet Non
Nombre d’entrées numériques 6,0
Nombre de sorties numériques 0,0
Nombre d’entrées analogiques 3,0
Nombre de sorties analogiques 2,0
Puissance utile max. en charge quadratique sous tension de sortie assignée 5,5 kW
Tolérance relative de tension du réseau symétrique 10,0 %
