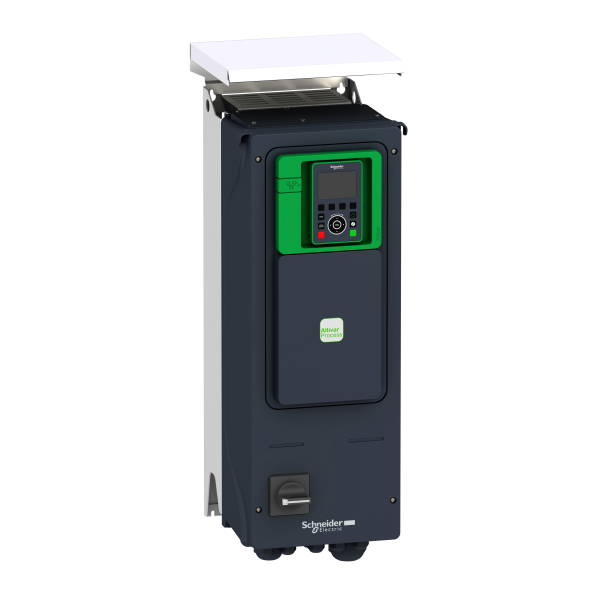

Altivar process - variateur vitesse - 7,5kw - 400/480 - ip55 - ul type12 - vario

Description

Caractéristiques principales :

Gamme de produits : Altivar Process ATV600
Fonction produit : Variateur de vitesse
Application spécifique du produit : Process et Utilités
Nom abrégé de l'appareil : ATV650
Variante : Avec commutateur de déconnexion
Destination du produit : Moteurs asynchronesMoteurs synchrones
Mode d'installation : Montage au mur
Filtre cem : Intégré EN/IEC 61800-3 catégorie C2 50 mIntégré EN/IEC 61800-3 catégorie C3 150 m
Degré de protection ip : IP55 se conformer à IEC 60529IP55 se conformer à IEC 61800-5-1
Degré de protection : UL type 12 UL 508C
Type de refroidissement : Convection forcée
Fréquence d'alimentation : 50...60 Hz - 5...5 %
Nombre de phases réseau : 3 phases
[us] tension d'alimentation : 380…480 V - 15...10 %
Puissance moteur kw : 7,5 kW surcharge faible5,5 kW surcharge importante
Puissance moteur hp : 10 hp surcharge faible7,5 hp surcharge importante
Courant de ligne : 13,8 A 380 V surcharge faible11,9 A 480 V surcharge faible10,5 A 380 V surcharge importante9,2 A 480 V surcharge importante
Lcc présumé de ligne : 50 kA
Puissance apparente : 9,9 kVA 480 V surcharge faible7,6 kVA 480 V surcharge importante
Courant de sortie permanent : 16,5 A 4 kHz surcharge faible12,7 A 4 kHz surcharge importante
Courant transitoire maximum : 18,2 A 60 s surcharge faible19,1 A 60 s surcharge importante
Profil de commande pour moteur asynchrone : Couple constantCouple variableCouple optimisé
Profil contrôle moteur synchrone : Moteur à aimant permanent
Fréquence de sortie : 0.0001...0.5 kHz
Fréquence de sortie du variateur de vitesse : 0.1…599 Hz
Fréquence de découpage nominale : 4 kHz
Fréquence de commutation : 2...12 kHz réglable4...12 kHz avec réduction de courant
Fonction de sécurité : STO (suppression sûre du couple) SIL 3
Type d'entrée numérique : 16 vitesses programmées
Protocole de communication : EthernetModbus sérieModbus TCP
Carte d’options : Module de communication Profibus DP V1 position AModule de communication Profinet position AModule de communication DeviceNet position AModule de communication Modbus TCP/EtherNet/IP position AModule de communication chaînage CANopen RJ45 position AModule de communication CANopen SUB-D 9 position AModule de communication CANopen bornes à vis position AModule d'extension E/S digital et analogique position A/position BModule d'extension relais position A/position BModule de communication Ethernet IP/Modbus TCP/MD-Link position A

Caractéristiques complémentaires :

Tension de sortie :
Amplification de courant temporaire admissible : 1,1 x In 60 s surcharge faible1,5 x In 60 s surcharge importante
Compensation de glissement du moteur : RéglableAutomatique quelque soit la chargePeut être suppriméIndisponible en loi pour moteur à aimant permanent
Rampes d'accélération et décélération : Réglable linéairement de 0.01 ... 9999 s
Freinage d'arrêt : 4 x 2,5 mm² + 2 x 1 mm² + 2 x 0,14 mm²
Type de protection : Surtension d'alimentation électrique variateurPerte de phase d'alimentation électrique variateurSous-tension d'alimentation électrique variateurSurintensité entre phases de sortie et terre variateurProtection thermique moteurProtection thermique variateurSuppression sûre du couple moteurPerte de phase du moteur moteurSuppression sûre du couple variateurSurchauffe variateurProtection contre les courts-circuits variateurPerte de phase du moteur variateurSurvitesse variateurCoupure sur le circuit de contrôle variateurSurtension sur le bus DC variateurSurtension en sortie variateur
Résolution en fréquence : Unité d'affichageEntrée analogique
Raccordement électrique : Bornes débrochables à vis 0,5…1,5 mm² ContrôleBornier à vis 6…10 mm² moteurBornier à vis 4…6 mm² entrée
Type de connecteur : RJ45 Ethernet/Modbus TCP sur le terminal graphique déportéRJ45 Modbus série sur le terminal graphique déporté
Interface physique : 2-fils RS 485 Modbus série
Trame de transmission : RTU Modbus série
Vitesse de transmission : 10/100 Mbit/s Ethernet IP/Modbus TCP4.8, 9.6, 19.2, 38.4 kbit/s Modbus série
Mode d'échange : Half duplex, full duplex, auto-négociation Ethernet/Modbus TCP
Format des données : 8 bits, configurable pair, impair ou sans parité Modbus série
Type de polarisation : Aucune impédance Modbus série
Nombre d'adresses : 1...247 Modbus série
Méthode d'accès : Esclave Modbus TCP
Alimentation : Alimentation interne pour le potentiomètre de référence (1 à 10 kOhm) 10,5 V CC +/- 5 % Alimentation externe pour entrées numériques 24 V CC 19…30 V Alimentation externe pour entrées numériques et STO 24 V CC 21…27 V
Signalisation locale : 3 LEDs diagnostique local3 LEDs double couleur statut de la communication embarquée4 LEDs double couleur statut du module de communication1 LED rouge présence de tension
Largeur : 264 mm
Hauteur : 678 mm
Profondeur : 330 mm
Poids : 13,7 kg
Nombre d'entrées analogiques : 3
Type d'entrée analogique : Tension configurable par logiciel AI1, AI2, AI3 0...10 V CC 30 kOhm 12 bitsCourant configurable par logiciel AI1, AI2, AI3 0…20 mA/4…20 mA 250 Ohm 12 bits
Nombre d'entrées numériques : 8
Type d'entrée numérique : Programmable DI1…DI6 24 V DC 3,5 kOhmProgrammable comme entrée en train d'impulsions DI5, DI6 0…30 kHz 24 V DCSuppression sûre du couple STOA, STOB 24 V DC > 2,2 kOhm
Compatibilité de l'entrée numérique : Niveau 1 PLC EN/IEC 61131-2 DI1…DI6 entrée numériqueNiveau 1 PLC CEI 65A-68 DI5, DI6 entrée numériqueNiveau 1 PLC EN/IEC 61131-2 STOA, STOB entrée numérique
Logique d'entrée numérique : Logique positive (source) DI1…DI6 11 VLogique négative (sink) DI1…DI6 > 16 V Logique positive (source) DI5, DI6 2,5 VLogique positive (source) STOA, STOB 11 V
Nombre de sorties analogiques : 2
Type de sortie analogique : Tension configurable par logiciel AO1, AO2 0...10 V CC 470 Ohm 10 bitsCourant configurable par logiciel AO1, AO2 0...20 mA 10 bits
Durée d'échantillonnage : 2 ms +/- 0,5 ms DI1…DI4 entrée numérique5 ms +/- 1 ms DI5, DI6 entrée numérique5 ms +/- 0,1 ms AI1, AI2, AI3 entrée analogique10 ms +/- 1 ms AO1 sortie analogique
Précision : +/- 0,6 % AI1, AI2, AI3 pour une variation de température de 60 °C entrée analogique+/- 1 % AO1, AO2 pour une variation de température de 60 °C sortie analogique
Erreur de linéarité : +/- 0,15 % de la valeur maximale entrée analogique AI1, AI2, AI3+/-0,2 % sortie analogique AO1, AO2
Nombre de sorties relais : 3
Type de sortie relais : Relais configurable R1 relais de défaut F/O 100000 cycleRelais configurable R2 relais de séquence "F" 100000 cycleRelais configurable R3 relais de séquence "F" 100000 cycle
Durée d’actualisation : 5 ms +/- 0,5 ms R1, R2, R3 sortie relais
Courant commuté minimum : 5 mA 24 V CC R1, R2, R3 sortie relais
Courant commuté maximum : 3 A 250 V AC résistive 1 R1, R2, R3 sortie relais3 A 30 V CC résistive 1 R1, R2, R3 sortie relais2 A 250 V AC inductive 0.4 7 ms R1, R2, R3 sortie relais2 A 30 V CC inductive 0.4 7 ms R1, R2, R3 sortie relais
Isolation : Entre raccordements de puissance et de contrôle
Degré de protection ip : IP55
