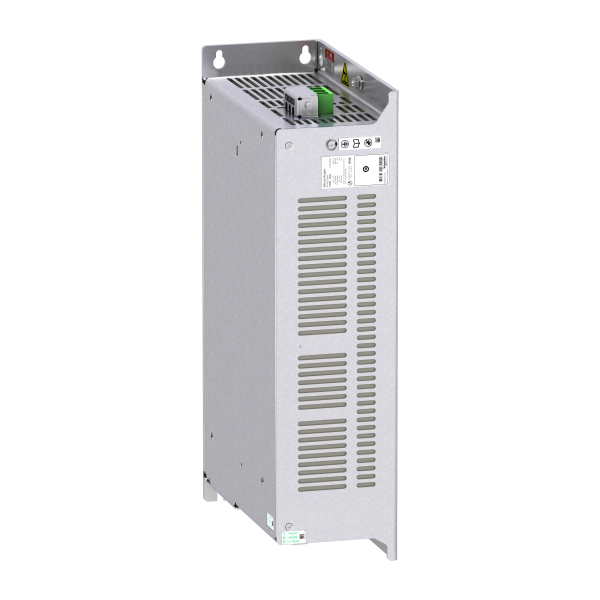

Altivar - unité de freinage sur réseau - 7,5kw

Description

Caractéristiques principales :

Gamme de produits : Altivar
Fonction produit : Module de puissance
Nom abrégé de l'appareil : ATVR
Fonction de l’appareil : Circuit de récupération de l'énergie

Caractéristiques complémentaires :

Compatibilité de gamme : Altivar Process ATV900Altivar Machine ATV320Altivar Machine ATV340
Mode de fixation : Par vis
[us] tension d'alimentation : 380…500 V (- 15...10 %)
Nombre de phases réseau : 3 phases
Fréquence du réseau : 45...65 Hz
Puissance nominale en w : 6.8 kW
[ue] tension assignée d'emploi : 456...778 V DC
Tension sur la barre omnibus cc maximale : 300...880 V DC
Puissance d'entrée : 10.2 kW at 380...500 V DC for DC bus (transient for 60 s)6.8 kW at 380...500 V DC for DC bus (continuous)
Courant en entrée : 16.5 A at 380 V DC for DC bus (continuous)22.9 A at 380 V DC for DC bus (transient for 60 s)14.5 A at 500 V DC for DC bus (continuous)19.1 A at 500 V DC for DC bus (transient for 60 s)
Courant de sortie : 13.4 A at 380 V AC (continuous)11.9 A at 500 V AC (continuous)18.4 A at 380 V AC (transient for 60 s)15.4 A at 500 V AC (transient for 60 s)
Raccordement électrique : Control : removable screw terminal block : 0.5...1.5 mm² , AWG 20...AWG 16 (bottom)Power supply : removable screw terminal block : 2.5...4 mm² , AWG 12...AWG 10 (top)DC bus : removable screw terminal block : 2.5...4 mm² , AWG 12...AWG 10 (bottom)
Chute tension à charge nominale : 3 %
Position de montage : Position verticale ou horizontale
Hauteur : 337 mm
Largeur : 80 mm
Profondeur : 175 mm
Poids : 6 kg
Type de refroidissement : Ventilateur
