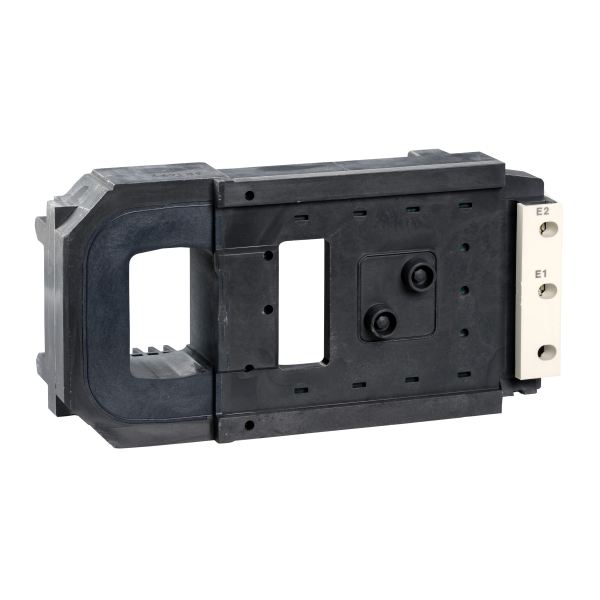

Bobine f500 pour ecm

Description

Caractéristiques principales :

Gamme : TeSys
Fonction produit : Bobine de contacteur spécifique
Nom abrégé de l'appareil : LXEFK
Compatibilité de gamme : TeSys F LC1F contacteurTeSys F LA4EM module de commande électronique
Accessoires associés : LC1F500LC1SF1200
Produit installé : LA4EM250FK
Couple de serrage : Télécommande : 1,2 N.m
Type de circuit de commande : CA 50/60 Hz electroniqueCC electronique
Tension circuit de commande : 100...250 V CA 50/60 Hz100...380 V CC
Résistance moyenne : 9,16 Ohm maintien
Inductance de circuit fermé : 0,16 H
Temps de fonctionnement : 40…80 ms fermeture10...40 ms ouverture
Durée de vie mécanique : 10 Mcycles pour utiliser avec LC1F5000.5 Mcycles pour utiliser avec LC1SF1200
Vitesse de commande :

Caractéristiques complémentaires :

Technologie bobine : Limitation de crête bidirectionnelle intégrée
Plage de tension du circuit de commande : 85...275 V à 55 °C opérationnel , pour CA 50/60 Hz58 V à 55 °C perte de niveau , pour CA 50/60 Hz85...418 V à 55 °C opérationnel , pour CC45 V à 55 °C perte de niveau , pour CC
Consommation moyenne à l'appel en va : 360...550 VA à 20 °C (cos ? 0.5) 50/60 Hz
Consommation moyenne à l'appel en w : 410...500 W à 20 °C
Consommation moyenne au maintien en va : 5...8 VA à 20 °C (cos ? 0.5) 50/60 Hz
Consommation moyenne au maintien en w : 2.7...5 W à 20 °C
Dissipation thermique : 2.2...5.5 W
