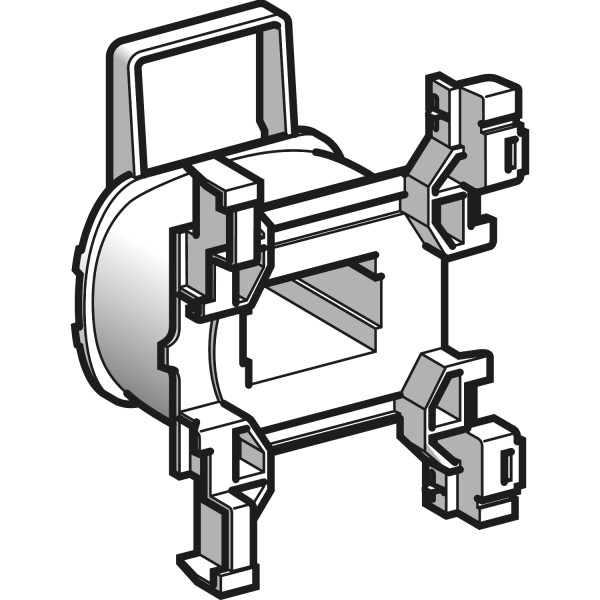

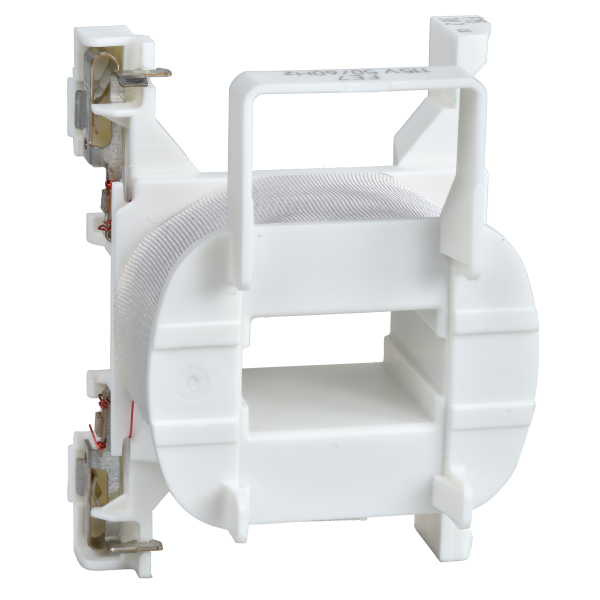

bobine LXD1 200 V CA à 50 et 60Hz

Description

• Gamme : TeSys
• Type de produit ou de composant : Bobine de contacteur
• Nom abrégé d'appareil : LXD1
• Control circuit type : C.a. 50/60 Hz
• Tension circuit de commande : 200 V AC 50/60 Hz
• Résistance moyenne : 410.7 Ohm à 20 °C
• Inductance de circuit fermé : 15 H
• Compatibilité produit : CAD / LC1D09...D38 / LC1DT20...DT40
• Durée de vie mécanique : 15 Mcycles
• Vitesse de commande : 3600 cyc/h à <= 60 °C

• Technologie bobine : Sans module d'antiparasitage intégré
• Plage de tension du circuit de commande : 0,3 à 0,6 Uc à 60 °C perte de niveau 50/60 Hz / 0,8 à 1,1 Uc à 60 °C opérationnel 50 Hz / 0,85...1,1 Uc à 60 °C opérationnel 60 Hz
• Consommation moyenne à l'appel en va : 70 VA à 20 °C (cos ' 0.75) 60 Hz / 70 VA à 20 °C (cos ' 0.75) 50 Hz
• Consommation moyenne au maintien en va : 7 VA à 20 °C (cos ' 0.3) 50 Hz / 7.5 VA à 20 °C (cos ' 0.3) 60 Hz
• Dissipation thermique : 2...3 W à 50/60 Hz
